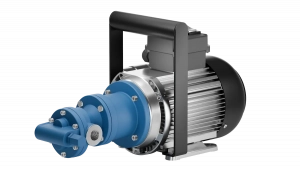

FAM series - Electric gear pumps

The self-priming electric gear pumps from FAM series are designed for tank installation. The pump head is inserted into the tank, while the electric motor is located outside and connected via a pump bracket.

Zurück Weiter

1 2

Offer & Design

Our pump experts will help you choose the right pump for your requirements.

Request a quote

Elektro-Zahnradpumpen Baureihe FAM 1-06 bis FAM 110

Medium: Hydraulic oil 35 mm²/s @ 50 °C

FAM 1-06

Kennlinie FAM 1-06 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 10 bar
5	0,6
10	0,55

FAM 15

Kennlinie FAM 15 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 50 bar
5	1,15
10	1,1
15	1,05
30	0,9
40	0,8
50	0,6

FAM 17

Kennlinie FAM 17 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 50 bar
5	1,6
10	1,55
15	1,5
30	1,3
40	1,1
50	0,9

FAM 110

Kennlinie FAM 110 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 40 bar	0,37 kWmax. 50 bar
5	2,3	2,3
10	2,25	2,25
15	2,2	2,2
30	2	2
40	1,8	1,8
50	–	1,6

Elektro-Zahnradpumpen Baureihe FAM 210 bis FAM 219

Medium: Hydraulic oil 35 mm²/s @ 50 °C

FAM 214

Kennlinie FAM 214 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 20 bar	0,37 kWmax. 30 bar	0,55 kWmax. 40 bar	0,75 kWmax. 60 bar	1,1 kWmax. 70 bar
5	4,5	4,5	4,5	4,5	4,5
10	4,45	4,45	4,45	4,45	4,45
15	4,4	4,4	4,4	4,4	4,4
20	4,3	4,3	4,3	4,3	4,3
30	4,3	4,3	4,3	4,3	4,3
50	–	–	–	3,9	3,9
60	–	–	–	3,7	3,7
70	–	–	–	–	3,5

FAM 219

Kennlinie FAM 219 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 15 bar	0,37 kWmax. 20 bar	0,55 kWmax. 30 bar	0,75 kWmax. 40 bar	1,1 kWmax. 60 bar	1,5 kWmax. 70 bar
5	6	6	6	6	6	6
10	5,95	5,95	5,95	5,95	5,95	5,95
15	5,9	5,9	5,9	5,9	5,9	5,9
20	–	5,85	5,85	5,85	5,85	5,85
50	–	–	–	–	5,5	5,5
60	–	–	–	–	5,3	5,3
70	–	–	–	–	–	5,1

Elektro-Zahnradpumpen Baureihe FAM 310 bis FAM 333

Medium: Hydraulic oil 35 mm²/s @ 50 °C

FAM 310

Kennlinie FAM 310 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 10 bar	0,37 kWmax. 15 bar	0,55 kWmax. 25 bar	0,75 kWmax. 35 bar	1,1 kWmax. 50 bar	1,5 kWmax. 75 bar	2,2 kWmax. 100 bar
5	7,4	7,4	7,4	7,4	7,4	7,4	7,4
10	7,35	7,35	7,35	7,35	7,35	7,35	7,35
15	–	7,3	7,3	7,3	7,3	7,3	7,3
20	–	–	7,25	7,25	7,25	7,25	7,25
30	–	–	7,2	7,2	7,2	7,2	7,2
40	–	–	7,2	7,1	7,1	7,1	7,1
50	–	–	–	7,1	7,1	7,1	7,1
60	–	–	–	–	7	7	7
70	–	–	–	–	–	6,8	6,8
80	–	–	–	–	–	6,7	6,7
90	–	–	–	–	–	6,7	6,6
100	–	–	–	–	–	–	6,5

FAM 314

Kennlinie FAM 314 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 8 bar	0,37 kWmax. 10 bar	0,55 kWmax. 15 bar	0,75 kWmax. 25 bar	1,1 kWmax. 35 bar	1,5 kWmax. 50 bar	2,2 kWmax. 80 bar	3 kWmax. 100 bar
5	10,2	10,2	10,2	10,2	10,2	10,2	10,2	10,2
10	10,15	10,15	10,15	10,15	10,15	10,15	10,15	10,15
15	–	–	10,1	10,1	10,1	10,1	10,1	10,1
20	–	–	–	10	10	10	10	10
30	–	–	–	9,9	9,9	9,9	9,9	9,9
40	–	–	–	9,9	9,7	9,7	9,7	9,7
50	–	–	–	–	9,7	9,7	9,7	9,7
60	–	–	–	–	–	9,4	9,4	9,4
70	–	–	–	–	–	–	8,8	8,8
80	–	–	–	–	–	–	8,5	8,5
90	–	–	–	–	–	–	8,5	8
100	–	–	–	–	–	–	–	7,4

FAM 318

Kennlinie FAM 318 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 5 bar	0,37 kWmax. 8 bar	0,55 kWmax. 12 bar	0,75 kWmax. 20 bar	1,1 kWmax. 30 bar	1,5 kWmax. 40 bar	2,2 kWmax. 60 bar	3 kWmax. 80 bar	4 kWmax. 100 bar
5	13,2	13,2	13,2	13,2	13,2	13,2	13,2	13,2	13,2
10	–	13,1	13,1	13,1	13,1	13,1	13,1	13,1	13,1
15	–	–	13	13	13	13	13	13	13
20	–	–	–	12,8	12,8	12,8	12,8	12,8	12,8
30	–	–	–	–	12,6	12,6	12,6	12,6	12,6
40	–	–	–	–	12,6	12,4	12,4	12,4	12,4
50	–	–	–	–	–	12,4	12,1	12,1	12,1
60	–	–	–	–	–	–	12,1	12,1	12,1
70	–	–	–	–	–	–	–	11,2	11,2
80	–	–	–	–	–	–	–	–	10,4
90	–	–	–	–	–	–	–	–	10,4

FAM 323

Kennlinie FAM 323 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,25 kWmax. 4 bar	0,37 kWmax. 6 bar	0,55 kWmax. 10 bar	0,75 kWmax. 15 bar	1,1 kWmax. 25 bar	1,5 kWmax. 33 bar	2,2 kWmax. 45 bar	3 kWmax. 65 bar	4 kWmax. 90 bar
5	16,7	16,7	16,7	16,7	16,7	16,7	16,7	16,7	16,7
10	–	16,6	16,6	16,6	16,6	16,6	16,6	16,6	16,6
15	–	–	–	16,5	16,5	16,5	16,5	16,5	16,5
20	–	–	–	–	16,4	16,4	16,4	16,4	16,4
30	–	–	–	–	16,2	16,2	16,2	16,2	16,2
40	–	–	–	–	16,2	16	16	16	16
50	–	–	–	–	–	16	16	16	16
60	–	–	–	–	–	–	15,6	15,6	15,6
70	–	–	–	–	–	–	–	14,8	14,4
80	–	–	–	–	–	–	–	–	14,0

FAM 328

Kennlinie FAM 328 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	5,5 kWmax. 100 bar	0,25 kWmax. 5 bar	0,55 kWmax. 8 bar	0,75 kWmax. 12 bar	1,1 kWmax. 18 bar	1,5 kWmax. 25 bar	2,2 kWmax. 35 bar	3 kWmax. 50 bar	4 kWmax. 70 bar
5	20,3	20,3	20,3	20,3	20,3	20,3	20,3	20,3	20,3
10	20,2	–	20,2	20,2	20,2	20,2	20,2	20,2	20,2
15	20,1	–	–	20,1	20,1	20,1	20,1	20,1	20,1
20	20	–	–	–	20	20	20	20	20
30	19,8	–	–	–	–	19,8	19,8	19,8	19,8
40	19,6	–	–	–	–	19,8	19,6	19,6	19,6
50	19,4	–	–	–	–	–	19,6	19,4	19,4
60	19,4	–	–	–	–	–	–	19,4	19,4
70	18,6	–	–	–	–	–	–	–	18,6
80	17,7	–	–	–	–	–	–	–	–
90	17,2	–	–	–	–	–	–	–	–

FAM 333

Kennlinie FAM 333 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,37 kWmax. 4 bar	0,55 kWmax. 6 bar	0,75 kWmax. 10 bar	1,1 kWmax. 15 bar	1,5 kWmax. 20 bar	2,2 kWmax. 30 bar	3 kWmax. 40 bar	4 kWmax. 55 bar	5,5 kWmax. 80 bar	7,5 kWmax. 100 bar
5	24,1	24,1	24,1	24,1	24,1	24,1	24,1	24,1	24,1	24,1
10	–	24	24	24	24	24	24	24	24	24
15	–	–	–	23,9	23,9	23,9	23,9	23,9	23,9	23,9
20	–	–	–	–	23,8	23,8	23,8	23,8	23,8	23,8
30	–	–	–	–	–	23,6	23,6	23,6	23,6	23,6
40	–	–	–	–	–	23,6	23,4	23,4	23,4	23,4
50	–	–	–	–	–	–	23,4	23,2	23,2	23,2
60	–	–	–	–	–	–	–	23,2	23,2	23,2
70	–	–	–	–	–	–	–	–	22,1	22,1
80	–	–	–	–	–	–	–	–	–	21,1
90	–	–	–	–	–	–	–	–	–	21,1

Elektro-Zahnradpumpen Baureihe FAM 422 bis FAM 438

Medium: Hydraulic oil 35 mm²/s @ 50 °C

FAM 422

Kennlinie FAM 422 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,55 kWmax. 5 bar	0,75 kWmax. 8 bar	1,1 kWmax. 12 bar	1,5 kWmax. 15 bar	2,2 kWmax. 25 bar	3 kWmax. 32 bar	4 kWmax. 45 bar	5,5 kWmax. 50 bar
5	30,50	30,50	30,50	30,50	30,50	30,50	30,50	30,50
10	–	30,30	30,30	30,30	30,30	30,30	30,30	30,30
15	–	–	30,10	30,10	30,10	30,10	30,10	30,10
20	–	–	–	–	29,80	29,80	29,80	29,80
30	–	–	–	–	29,80	29,80	29,80	29,80
40	–	–	–	–	–	29,00	29,00	29,00
50	–	–	–	–	–	–	28,50	28,50

FAM 426

Kennlinie FAM 426 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,55 kWmax. 4 bar	0,75 kWmax. 6 bar	1,1 kWmax. 10 bar	1,5 kWmax. 13 bar	2,2 kWmax. 20 bar	3 kWmax. 28 bar	4 kWmax. 37 bar	5,5 kWmax. 50 bar
5	36,20	36,20	36,20	36,20	36,20	36,20	36,20	36,20
10	–	36,00	36,00	36,00	36,00	36,00	36,00	36,00
15	–	–	–	35,80	35,80	35,80	35,80	35,80
20	–	–	–	–	35,50	35,50	35,50	35,50
30	–	–	–	–	35,50	35,50	35,50	35,50
40	–	–	–	–	–	–	34,70	34,70
50	–	–	–	–	–	–	–	34,20

FAM 430

Kennlinie FAM 430 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,55 kWmax. 3 bar	0,75 kWmax. 5 bar	1,1 kWmax. 9 bar	1,5 kWmax. 12 bar	2,2 kWmax. 18 bar	3 kWmax. 24 bar	4 kWmax. 32 bar	5,5 kWmax. 45 bar	7,5 kWmax. 50 bar
5	41,60	41,60	41,60	41,60	41,60	41,60	41,60	41,60	41,60
10	–	–	41,40	41,40	41,40	41,40	41,40	41,40	41,40
15	–	–	–	41,20	41,20	41,20	41,20	41,20	41,20
20	–	–	–	–	–	40,90	40,90	40,90	40,90
30	–	–	–	–	–	40,90	40,90	40,90	40,90
40	–	–	–	–	–	–	40,10	40,10	40,10
50	–	–	–	–	–	–	–	39,60	39,60

FAM 434

Kennlinie FAM 434 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,55 kWmax. 2 bar	0,75 kWmax. 4 bar	1,1 kWmax. 7 bar	1,5 kWmax. 10 bar	2,2 kWmax. 15 bar	3 kWmax. 21 bar	4 kWmax. 28 bar	5,5 kWmax. 38 bar	7,5 kWmax. 50 bar
5	47,30	47,30	47,30	47,30	47,30	47,30	47,30	47,30	47,30
10	–	–	47,10	47,10	47,10	47,10	47,10	47,10	47,10
15	–	–	–	–	46,90	46,90	46,90	46,90	46,90
20	–	–	–	–	–	46,60	46,60	46,60	46,60
30	–	–	–	–	–	46,60	46,60	46,60	46,60
40	–	–	–	–	–	–	–	45,80	45,80
50	–	–	–	–	–	–	–	–	45,30

FAM 438

Kennlinie FAM 438 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,55 kWmax. 2 bar	0,75 kWmax. 4 bar	1,1 kWmax. 7 bar	1,5 kWmax. 8 bar	2,2 kWmax. 14 bar	3 kWmax. 19 bar	4 kWmax. 25 bar	5,5 kWmax. 35 bar	7,5 kWmax. 50 bar
5	53,00	53,00	53,00	53,00	53,00	53,00	53,00	53,00	53,00
10	–	–	52,80	52,80	52,80	52,80	52,80	52,80	52,80
15	–	–	–	–	52,60	52,60	52,60	52,60	52,60
20	–	–	–	–	–	52,30	52,30	52,30	52,30
30	–	–	–	–	–	52,30	52,30	52,30	52,30
40	–	–	–	–	–	–	–	51,50	51,50
50	–	–	–	–	–	–	–	–	51,00

Elektro-Zahnradpumpen Baureihe FAM 545 bis FAM 590

Medium: Hydraulic oil 35 mm²/s @ 50 °C

FAM 545

Kennlinie FAM 545 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,55 kWmax. 2 bar	0,75 kWmax. 4 bar	1,1 kWmax. 6 bar	1,5 kWmax. 8 bar	2,2 kWmax. 12 bar	3 kWmax. 16 bar	4 kWmax. 22 bar	5,5 kWmax. 30 bar	7,5 kWmax. 41 bar	11 kWmax. 50 bar
5	62,70	62,70	62,70	62,70	62,70	62,70	62,70	62,70	62,70	62,70
10	–	–	62,50	62,50	62,5	62,50	62,50	62,50	62,50	62,50
15	–	–	–	–	62,30	62,30	62,30	62,30	62,30	62,30
20	–	–	–	–	–	61,80	61,80	61,80	61,80	61,80
30	–	–	–	–	–	–	61,30	61,30	61,30	61,30
40	–	–	–	–	–	–	–	–	60,80	60,80
50	–	–	–	–	–	–	–	–	60,30	60,30

FAM 556

Kennlinie FAM 556 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,55 kWmax. 2 bar	0,75 kWmax. 3 bar	1,1 kWmax. 5 bar	1,5 kWmax. 7 bar	2,2 kWmax. 10 bar	3 kWmax. 13 bar	4 kWmax. 17 bar	5,5 kWmax. 24 bar	7,5 kWmax. 32 bar	11 kWmax. 48 bar	15 kWmax. 50 bar
5	78,10	78,10	78,10	78,10	78,10	78,10	78,10	78,10	78,10	78,10	78,10
10	–	–	–	77,90	77,90	77,90	77,90	77,90	77,90	77,90	77,90
15	–	–	–	–	–	77,70	77,70	77,70	77,70	77,70	77,70
20	–	–	–	–	–	–	77,20	77,20	77,20	77,20	77,20
30	–	–	–	–	–	–	–	76,70	76,70	76,70	76,70
40	–	–	–	–	–	–	–	–	76,20	76,20	76,20
50	–	–	–	–	–	–	–	–	–	75,70	75,70

FAM 570

Kennlinie FAM 570 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	0,75 kWmax. 2 bar	1,1 kWmax. 4 bar	1,5 kWmax. 5 bar	2,2 kWmax. 8 bar	3 kWmax. 10 bar	4 kWmax. 14 bar	5,5 kWmax. 19 bar	7,5 kWmax. 26 bar	11 kWmax. 38 bar	15 kWmax. 50 bar
5	97,70	97,70	97,70	97,70	97,70	97,70	97,70	97,70	97,70	97,70
10	–	–	–	97,50	97,50	97,50	97,50	97,50	97,50	97,50
15	–	–	–	–	–	97,20	97,20	97,20	97,20	97,20
20	–	–	–	–	–	–	96,70	96,70	96,70	96,70
30	–	–	–	–	–	–	–	96,20	96,20	96,20
40	–	–	–	–	–	–	–	–	95,70	95,70
50	–	–	–	–	–	–	–	–	–	95,20

FAM 590

Kennlinie FAM 590 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)	1,1 kWmax. 3 bar	1,5 kWmax. 4 bar	2,2 kWmax. 6 bar	3 kWmax. 8 bar	4 kWmax. 11 bar	5,5 kWmax. 15 bar	7,5 kWmax. 20 bar	11 kWmax. 30 bar	15 kWmax. 40 bar	18,5 kWmax. 50 bar
5	124,00	124,00	124,00	124,00	124,00	124,00	124,00	124,00	124,00	124,00
10	–	–	123,80	123,80	123,80	123,80	123,80	123,80	123,80	123,80
15	–	–	–	–	123,60	123,60	123,60	123,60	123,60	123,60
20	–	–	–	–	–	–	123,10	123,10	123,10	123,10
40	–	–	–	–	–	–	–	–	122,10	122,10
50	–	–	–	–	–	–	–	–	–	121,60

Downloads

Data sheet (incl. characteristic curves)

Properties

Delivery rate: 0,6 / 124 l/min bei 1450 U/min
Viscosity**: 1,4 / 2.500 mm²/s
Maximum pressure*: up to 100 bar
Engine power: 0,25 / 18,5 kW (1-phasig & 3-phasig)
Media temperature: -40 to +200 °C (depending on seal material and material pairing)

*Maximum pressure of the series. The permissible pressure of the selected pump size may be lower; the permissible operating points for flow rate, pressure, and speed can be found in the performance tables in the data sheets.

**Note on viscosity/speed:
4-pole motors (≈ 1450 rpm) up to approx. 350 mm²/s,
6-pole motors (≈ 950 rpm) up to approx. 1,500 mm²/s,
8-pole motors (≈ 700 rpm) up to approx. 2,500 mm²/s.
For higher viscosities, use
Helical gear motors of the G series in use.

Wide range of applications

Decanting & transfer:
Loading/unloading of tanks, IBCs and drums (oils, fuels, additives)
Circulation and pressure lubrication:
Oil supply for gearboxes, bearings, compressors, diesel engines
Circulation & bypass circuits:
Filtration, cooling/heating circuits, bypass filters
Supply & dosage:
Burner feeding, additivation, defined small quantities
Refueling / fuel transfer:
Diesel, heating oil and similar media
General plant engineering:
Media handling in test benches, units and skids

Conveying media

Mineral oils and synthetic oils
Biodegradable oils and vegetable oils
Emulsions
Water-glycol mixtures
Lubricants
Diesel and heating oil
Lacquers and paints

Shaft seals

Rotary shaft seal
Radial shaft seal with thrust bearing
Double rotary shaft seal
Mechanical seal
Magnetic coupling
Stuffing box graphite packing

Version with integrated frequency inverter

As an option, the gear pumps can be equipped with an integrated frequency converter.
The devices are assembled at the factory and preset according to the desired operating parameters so that variable-speed conveying is available ready for immediate use.

Customizable valve options

Recirculation valve in the pump cover

External pressure relief valve

Do you still have questions or need support?

Get in touch with us

FAM series - Electric gear pumps

Offer & Design

Elektro-Zahnradpumpen Baureihe FAM 1-06 bis FAM 110

FAM 1-06

FAM 15

FAM 17

FAM 110

Elektro-Zahnradpumpen Baureihe FAM 210 bis FAM 219

FAM 214

FAM 219

Elektro-Zahnradpumpen Baureihe FAM 310 bis FAM 333

FAM 310

FAM 314

FAM 318

FAM 323

FAM 328

FAM 333

Elektro-Zahnradpumpen Baureihe FAM 422 bis FAM 438

FAM 422

FAM 426

FAM 430

FAM 434

FAM 438

Elektro-Zahnradpumpen Baureihe FAM 545 bis FAM 590

FAM 545

FAM 556

FAM 570

FAM 590

Downloads

Properties

Wide range of applications

Conveying media

Shaft seals

Version with integrated frequency inverter

Customizable valve options

Further products

Products

Linn-Pumpen GmbH
