Selbstansaugende Kreiselpumpen können nach einmaliger Befüllung Luft aus der Saugleitung entlüften und den Förderstrom selbstständig aufbauen.
Sie werden eingesetzt bei Saughöhen, wechselndem Zulauf oder bei Tank- und Behälterentleerung.
Für die passende Auswahl unterstützen wir Sie mit der technischen Auslegung.

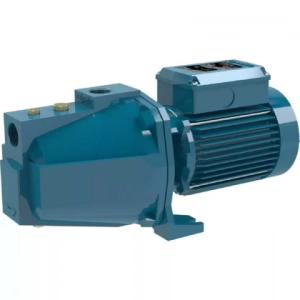

Selbstansaugende Jet-Pumpen
Fördermenge: 0,3 / 8,4 m³/h
Förderhöhe: 18 / 55,5 m
Leistung: 0,55 / 1,5 kW
Selbstansaugende Jet-Pumpen
Fördermenge: 0,25 / 9,5 m³/h
Förderhöhe: 15,5 / 74,5 m
Leistung: 0,55 / 2,2 kW

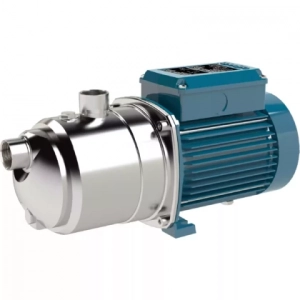

Mehrstufige, horizontale selbst anfüllende Monoblock-Pumpen
Fördermenge: 1 / 8 m³/h
Förderhöhe: 14 / 51 m
Leistung: 0,45 / 1,1 kW

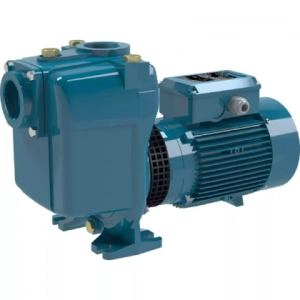

Selbstansaugende Kreiselpumpe mit offenem Laufrad
Fördermenge: 3,6 / 66 m³/h
Förderhöhe: 3,3 / 33,6 m
Leistung: 0,55 / 7,5 kW

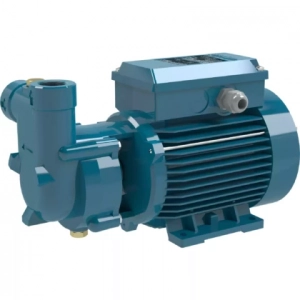

Selbstansaugende Flüssigkeitsringpumpen
Fördermenge: 0,12 / 2,4 m³/h
Förderhöhe: 6,5 / 53 m
Leistung: 0,15 / 0,75 kW

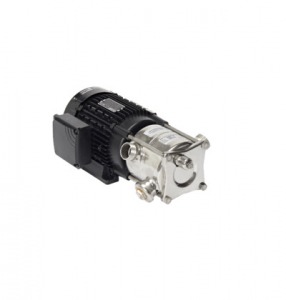

Selbstansaugende Flüssigkeitsringpumpen aus Edelstahl
Fördermenge: 0,4 / 14,7 m³/h
Förderhöhe: 0 / 60 m
Leistung: 0,22 / 4,5 kW
Was sind selbstansaugende Pumpen und wie funktionieren sie?
Selbstansaugende Pumpen können nach einmaliger Befüllung Luft aus der Saugleitung austragen und den Förderstrom eigenständig aufbauen.
Im Gehäuse wird das Luft-/Flüssigkeitsgemisch so lange umgewälzt, bis die Saugleitung flüssig anliegt.
Danach arbeitet die Pumpe wie eine normale Kreiselpumpe im Dauerbetrieb.
Müssen selbstansaugende Pumpen trotzdem vorgefüllt werden?
Ja. Auch selbstansaugende Pumpen benötigen mindestens eine Erstbefüllung.
Das Pumpengehäuse muss vor der Inbetriebnahme mit Medium gefüllt sein, damit die Entlüftung der Saugleitung funktioniert.
Für welche Anwendungen eignen sich selbstansaugende Pumpen?
Selbstansaugende Pumpen werden eingesetzt, wenn die Pumpe oberhalb des Mediums steht oder Luftanteile im System auftreten.
Typische Anwendungen:
Welche Grenzen haben selbstansaugende Pumpen?
Die Ansaugfähigkeit ersetzt keine saubere Auslegung der Saugleitung.
Die maximal mögliche Saughöhe ist physikalisch durch Atmosphärendruck, Temperatur und Leitungsverluste begrenzt.
Außerdem liegen die hydraulischen Wirkungsgrade selbstansaugender Kreiselpumpen oft etwas unter denen normalsaugender Ausführungen.
Welche Bauarten gelten als selbstansaugende Pumpen?
Je nach Anwendung kommen verschiedene selbstansaugende Bauarten zum Einsatz.
Typische Beispiele:
Welche Bauart sinnvoll ist, hängt von Medium, Volumenstrom, Förderhöhe und Gasanteilen ab.
Welche Daten braucht ihr für die Auslegung?
Für eine passende Auslegung benötigen wir:
