Druckbegrenzungsventile für Zahnradpumpen

Druckbegrenzungsventile schützen Zahnradpumpen und Anlagen vor unzulässigem Überdruck. Sie begrenzen den Druck im System und leiten das Medium bei Erreichen des eingestellten Öffnungsdrucks zurück oder ab. Dadurch werden Pumpe, Leitungen, Dichtungen und angeschlossene Komponenten entlastet.

Linn-Pumpen bietet dafür externe Druckbegrenzungsventile der Baureihe DB sowie integrierte Sicherheitsventile der Baureihen F..U/DU. Die Auswahl hängt von Fördermenge, Einstelldruck, Medium, Viskosität, Temperatur und Einbausituation ab.

Technische Auslegung anfordern

Baureihen

Wählen Sie das passende Druckbegrenzungsventil je nach Einbausituation: extern in der Leitung oder integriert im Pumpendeckel der Zahnradpumpe.

Baureihe DB

Direktgesteuerte Sitzventile zur Druckbegrenzung im System

Durchfluss: bis 250 l/min
Einstelldruck: bis 100 bar
Einbau: extern in Leitung oder Aggregat

Zur Produktseite

Baureihe F..U/DU

Sicherheitsventil im Pumpendeckel für Baureihen F und D

Durchfluss: bis 124 l/min (abhängig von der Pumpe)
Einstelldruck: 2 / 20 bar
Einbau: integriertes Sicherheitsventil in der Pumpe

Zur Produktseite

Externes oder integriertes Druckbegrenzungsventil?

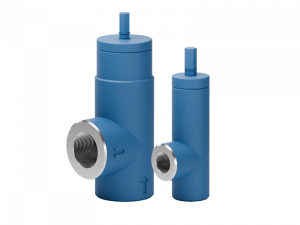

Baureihe DB – externes Druckbegrenzungsventil

Für den Einbau in Leitung oder Aggregat.
Die Baureihe DB ist ein direktgesteuertes Sitzventil zur Druckbegrenzung im System. Sie eignet sich für Anwendungen, bei denen ein externes Druckbegrenzungsventil außerhalb der Zahnradpumpe vorgesehen wird.

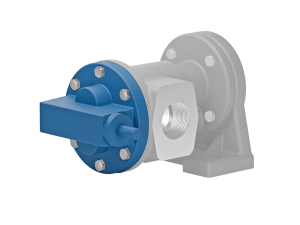

Baureihe F..U/DU – integriertes Sicherheitsventil

Für F- und D-Zahnradpumpen mit Ventil im Pumpendeckel.
Die Baureihen F..U/DU sind F- bzw. D-Pumpen mit integriertem Druckbegrenzungsventil. Das Ventil überströmt bei Erreichen des Öffnungsdrucks intern von der Druck- zur Saugseite.

Wichtig bei der Auslegung

Entscheidend sind Fördermenge, gewünschter Öffnungsdruck, Medium, Viskosität, Temperatur und Einbauort. Ein Druckbegrenzungsventil muss zur Pumpe und zur Anlage passen und ersetzt nicht automatisch eine vollständige sicherheitstechnische Anlagenabsicherung.

FAQ

Wann braucht eine Zahnradpumpe ein Druckbegrenzungsventil?

Eine Zahnradpumpe sollte gegen unzulässigen Überdruck geschützt werden, da sie als Verdrängerpumpe weiter fördert, wenn die Druckseite blockiert oder der Gegendruck stark ansteigt. Ein Druckbegrenzungsventil entlastet das System bei Erreichen des eingestellten Öffnungsdrucks.

Was ist der Unterschied zwischen DB und F..U/DU?

Die Baureihe DB ist ein externes Druckbegrenzungsventil für den Einbau in Leitung oder Aggregat. F..U/DU ist eine Zahnradpumpe der Baureihe F oder D mit integriertem Sicherheitsventil im Pumpendeckel.

Wann ist ein externes Druckbegrenzungsventil sinnvoll?

Ein externes Druckbegrenzungsventil ist sinnvoll, wenn die Druckbegrenzung unabhängig von der Pumpe in der Leitung oder im Aggregat aufgebaut werden soll. Es bietet mehr Flexibilität beim Einbau und kann für höhere Durchflüsse und Druckbereiche ausgelegt werden.

Wann ist ein integriertes Sicherheitsventil sinnvoll?

Ein integriertes Sicherheitsventil ist sinnvoll, wenn die Druckbegrenzung direkt im Pumpendeckel der Zahnradpumpe sitzen soll. Das ist besonders kompakt und eignet sich für F- und D-Pumpen, wenn der passende Einstelldruckbereich ausreicht.

Für welche Medien eignen sich die Druckbegrenzungsventile?

Die Eignung hängt von Medium, Viskosität, Temperatur und Dichtung ab. Typische Medien sind Öle, Schmierstoffe, Emulsionen, Wasser-Glykol-Gemische, Diesel, Heizöl sowie Lacke und Farben. Diese Medien sind auch auf den Produktseiten der Ventil-Baureihen genannt.
