Baureihe F..U/DU – Integrierte Druckbegrenzungsventile

Die Zahnradpumpen der Baureihe F..U/DU sind F- bzw. D-Pumpen mit integriertem Druckbegrenzungsventil im Pumpendeckel. Das Ventil überströmt bei Erreichen des eingestellten Öffnungsdrucks intern von der Druck- auf die Saugseite und schützt so die Anlage vor unzulässigen Überdrücken.

Download Datenblatt

Zahnradfußpumpe Baureihe DU mit angebautem Druckbegrenzungsventil

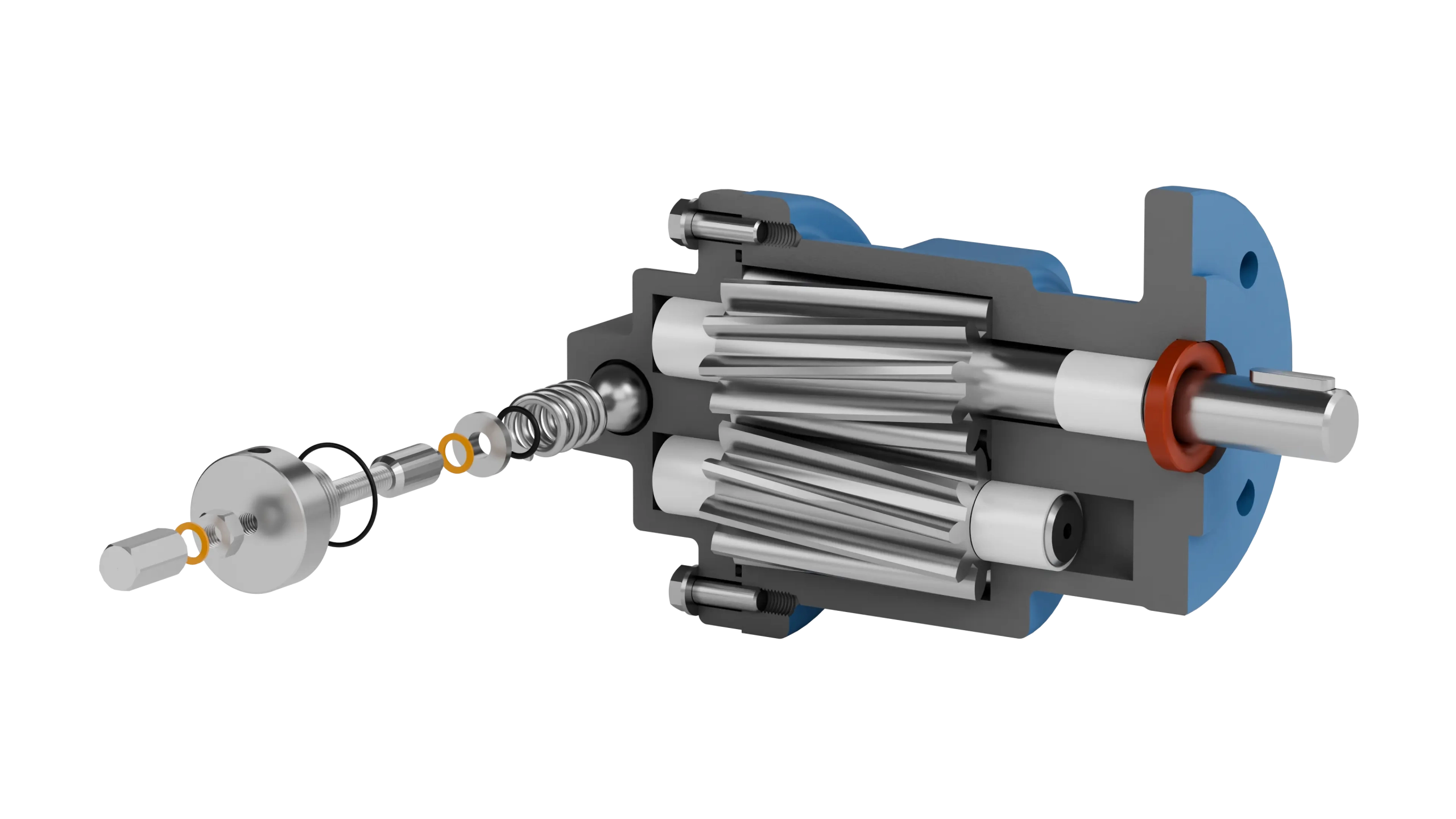

Schnittbild der Zahnradpumpe Baureihe FU 590 mit direktem Anbau an den Antrieb

Angebot & Auslegung

Unsere Pumpenexperten unterstützen Sie bei der Wahl der passenden Pumpe für Ihre Anforderungen.

Angebot anfordern

Eigenschaften

Max. Durchfluss: bis zu 124 l/min
Medientemperatur: -40 … 200 °C
Einstelldruck: bis zu 20 bar

Vielfältige Anwendungen

Hydraulische Systeme: Schutz vor Überdruck und Beschädigungen in hydraulischen Antrieben.
Öl- und Schmierkreisläufe: Sicherstellung eines konstanten Drucks und Vermeidung von Systemausfällen.
Chemische Prozesse: Schutz sensibler Ausrüstung und Rohre vor Druckspitzen in chemischen Produktionsanlagen.

Anpassbare Regelbereiche

F..U/DU1-3 (max. 20 bar): Zahnradpumpen der Baugröße 1 bis 3
- Druckbereiche und mögliche Voreinstellung des Öffnungsdrucks:
  - (I) 2-10 bar
  - (II) 5-15 bar
  - (III) 10-20 bar
F..U/DU4-5 (max. 10 bar): Zahnradpumpen der Baugröße 4 bis 5
- Druckbereiche und mögliche Voreinstellung des Öffnungsdrucks:
  - (I) 2-6 bar
  - (II) 5-10 bar

Werkstoffe

Teile-Benennung	Werkstoffe
Gehäuse	Grauguß – EN-GJL-250 – (GG25)
Kugel	Einsatzstahl, vergütet & geschliffen
Dichtung	NBR max. 60 °C ( alternativ FPM)
