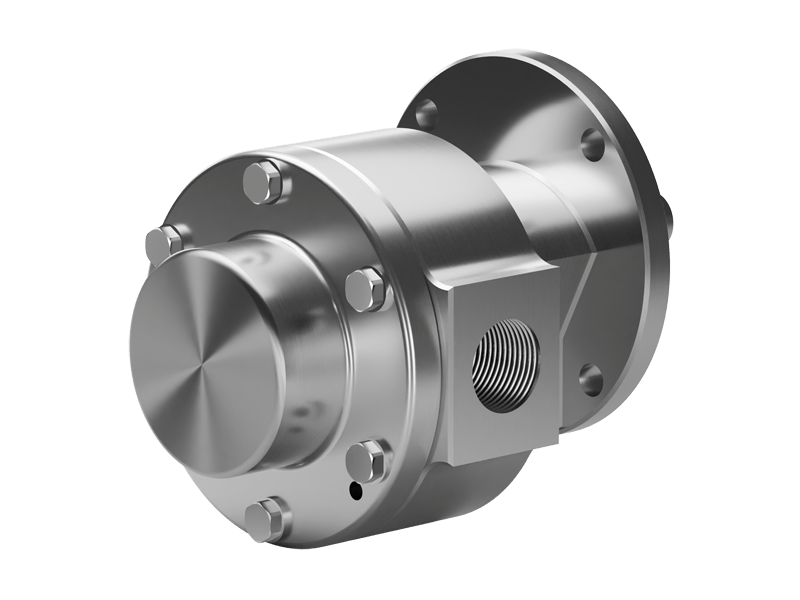

Baureihe E/F PEEK – Edelstahl-Zahnrad-Flanschpumpen

Die Zahnradpumpen der Baureihe E/F-PEEK sind Edelstahl-Zahnrad-Flanschpumpen mit Gehäuse aus 1.4571 und Zahnrädern aus PEEK. Sie sind für wenig bis nicht schmierende, häufig wässrige Medien ausgelegt und arbeiten in Druckbereichen bis etwa 10 bar.

  • Fördermenge (min/max)

    3 / 24 l/min

  • Viskosität (min/max)

    1,4 / 2.500 mm²/s

  • Leistung

    Antrieb kundenseitig

ZurückWeiter
12

Angebot & Auslegung

Unsere Pumpenexperten unterstützen Sie bei der Wahl der passenden Pumpe für Ihre Anforderungen.

Angebot anfordern

Baureihe E/F2 PEEK

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe E/F2 PEEK – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
E/F PEEK 2102,303,0010
E/F PEEK 2143,204,5010
E/F PEEK 2194,306,0010

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Baureihe E/F3 PEEK

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe E/F3 PEEK – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
E/F PEEK 3147,1010,2010
E/F PEEK 3189,1013,2010
E/F PEEK 32311,7016,7010
E/F PEEK 32814,1020,3010
E/F PEEK 33316,7024,1010

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Downloads

Datenblatt (inkl. Kennlinien)

Eigenschaften

Fördervolumen: 2,3 – 16,7 cm³/U
(entspricht ca. 3 – 24 l/min bei 1450 U/min)
Viskosität**: 1,4 / 2.500 mm²/s
Maximaldruck: bis 10 bar
Typischer Motorleistungsbereich: 0,12 / 0,75 kW
Medientemperatur: -40 bis +200 °C (abhängig von Dichtungswerkstoff und Werkstoffpaarung)

**Hinweis Viskosität / Drehzahl:
4-polige Motoren (≈ 1450 U/min) bis ca. 350 mm²/s,
6-polige Motoren (≈ 950 U/min) bis ca. 1.500 mm²/s,
8-polige Motoren (≈ 700 U/min) bis ca. 2.500 mm²/s.
Für höhere Viskositäten kommen
Stirnrad-Getriebemotoren zum Einsatz.

Vielfältige Anwendungen

  • Chemische Industrie: Förderung von Säuren und Basen, die wenig oder gar nicht schmierend sind.
  • Pharmazeutische Industrie: Transport von nicht-schmierenden Lösungsmitteln oder anderen empfindlichen Flüssigkeiten.
  • Wasseraufbereitung: Dosierung und Förderung von Chemikalien, die wenig Schmierung bieten.

Fördermedien

Die Pumpen der Baureihe E/F sind geeignet zur Förderung von korrosiven Flüssigkeiten, Emulsionen, Pasten und Ölen. Förderung von chemisch aggressiven Fördermedien ohne abrasive Bestandteile.
E/F Pumpen Die Fördermedien müssen eine Mindestschmierung gewährleisten
E/F -PEEK Pumpen für wenig bis nicht-schmierende Medien

Wellenabdichtungen

  • Radialwellendichtring
  • Radialwellendichtring mit Vorsatzlager
  • Doppel-Radialwellendichtring
  • Gleitringdichtung
  • Magnetkupplung

Werkstoffe

Teile-Benennung E/F E/F -PEEK
Gehäuse & Deckel Edelstahl 1.4571 Edelstahl 1.4571
Wellen Edelstahl 1.4571 Edelstahl 1.4571
Zahnräder Edelstahl 1.4571 PEEK
Lagerbuchsen Edelstahl Verbundlager Edelstahl Verbundlager

Auch als komplette Pumpenaggregate erhältlich

Unsere Zahnradpumpen der Baureihe E/F PEEK sind auch als komplette Aggregate mit integriertem Antrieb erhältlich.
Dazu stehen Elektromotoren (230 V / 400 V), Getriebemotoren sowie Frequenzumrichter für drehzahlvariable Förderung zur Auswahl.
