Baureihe FKM – Elektro-Zahnradpumpen

Die Elektro-Zahnradpumpen der Baureihe FKM sind Aggregate der mittleren Leistungsklasse für Fördermengen bis 124 l/min und Maximaldrücke bis 80 bar.

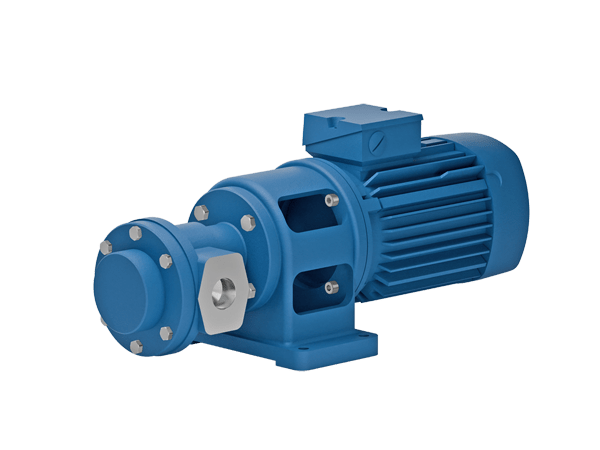

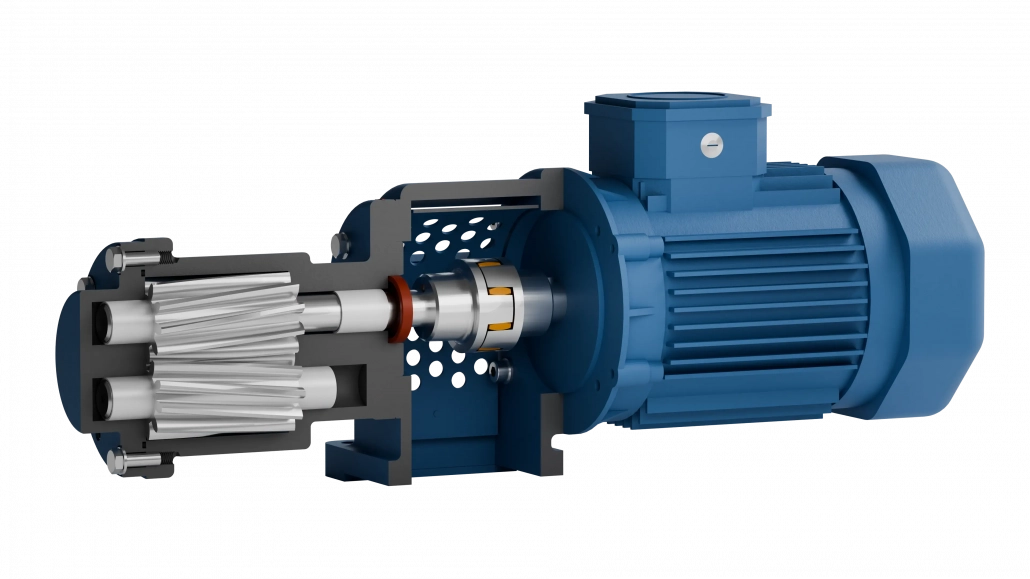

Eine Zahnrad-Flanschpumpe ist über eine elastische Kupplung und eine kompakte Aluminiumkonsole mit einem Elektromotor verbunden.

  • Fördermenge (min/max)

    7,4 / 124 l/min

  • Viskosität (min/max)

    1,4 / 2.500 mm²/s

  • Leistung (min/max)

    0,55 / 1,5 kW

ZurückWeiter
12

Angebot & Auslegung

Unsere Pumpenexperten unterstützen Sie bei der Wahl der passenden Pumpe für Ihre Anforderungen.

Angebot anfordern

Baureihe FKM3

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FKM3 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FKM 3105,107,4050
FKM 3147,1010,2050
FKM 3189,1013,2040
FKM 32311,7016,7033
FKM 32814,1020,3025
FKM 33316,7024,1020

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Baureihe FKM4

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FKM4 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FKM 42221,2030,515
FKM 42625,0036,213
FKM 43028,9041,612
FKM 43432,8047,310
FKM 43836,7053,09

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Baureihe FKM5

Medium: Hydrauliköl 35 mm²/s @ 50 °C

Leistungsdaten Baureihe FKM5 – Hydrauliköl 35 mm²/s @ 50 °C
Typ cm³/U Qmax (l/min) pmax (bar)
FKM 54543,4062,78
FKM 55654,0078,17
FKM 57067,5097,75
FKM 59086,80124,04

Q-Werte bezogen auf n = 1450 min⁻¹. Maximaldruck abhängig von der verfügbaren Motorleistung.

Downloads

Datenblatt (inkl. Kennlinien)

Eigenschaften

Fördermenge: 7,4 / 124 l/min bei 1450 U/min
Viskosität**: 1,4 / 2.500 mm²/s
Maximaldruck*: bis 80 bar
Motorleistung: 0,55 / 1,5 kW (1-phasig & 3-phasig)
Medientemperatur: -40 bis +200 °C (abhängig von Dichtungswerkstoff und Werkstoffpaarung)

*Maximaldruck der Baureihe. Der zulässige Druck der jeweils ausgewählten Pumpengröße kann niedriger liegen; die zulässigen Betriebspunkte aus Fördermenge, Druck und Drehzahl sind den Leistungstabellen in den Datenblättern zu entnehmen.

**Hinweis Viskosität / Drehzahl:
4-polige Motoren (≈ 1450 U/min) bis ca. 350 mm²/s,
6-polige Motoren (≈ 950 U/min) bis ca. 1.500 mm²/s,
8-polige Motoren (≈ 700 U/min) bis ca. 2.500 mm²/s.
Für höhere Viskositäten kommen
Stirnrad-Getriebemotoren der Baureihe G zum Einsatz.

Vielfältige Anwendungen

Umfüllen & Transfer:
Be-/Entladen von Tanks, IBC und Fässern (Öle, Kraftstoffe, Additive)
Umlauf- und Druckschmierung:
Ölversorgung von Getrieben, Lagern, Kompressoren, Dieselmotoren
Zirkulation & Bypass-Kreise:
Filtration, Kühl-/Heizkreisläufe, Nebenstromfilter
Versorgung & Dosierung:
Brennerbeschickung, Additivierung, definierte Kleinmengen
Betankung / Kraftstofftransfer:
Diesel, Heizöl und ähnliche Medien
Allgemeiner Anlagenbau:
Medienhandling in Prüfständen, Aggregaten und Skids

Fördermedien

  • Mineralöle und synthetische Öle
  • Biologisch abbaubare Öle und Pflanzenöle
  • Emulsionen
  • Wasser-Glykol-Gemische
  • Schmierstoffe
  • Diesel und Heizöl
  • Lacke und Farben

Wellenabdichtungen

  • Radialwellendichtring
  • Radialwellendichtring mit Vorsatzlager
  • Doppel-Radialwellendichtring
  • Gleitringdichtung
  • Magnetkupplung
  • Stopfbuchsgrafitpackung

Ausführung mit integriertem Frequenzumrichter

Optional können die Zahnradpumpen mit einem integrierten Frequenzumrichter ausgestattet werden.
Die Geräte werden werkseitig montiert und nach den gewünschten Betriebsparametern voreingestellt, sodass eine drehzahlvariable Förderung direkt einsatzbereit verfügbar ist.

Anpassbare Ventiloptionen
