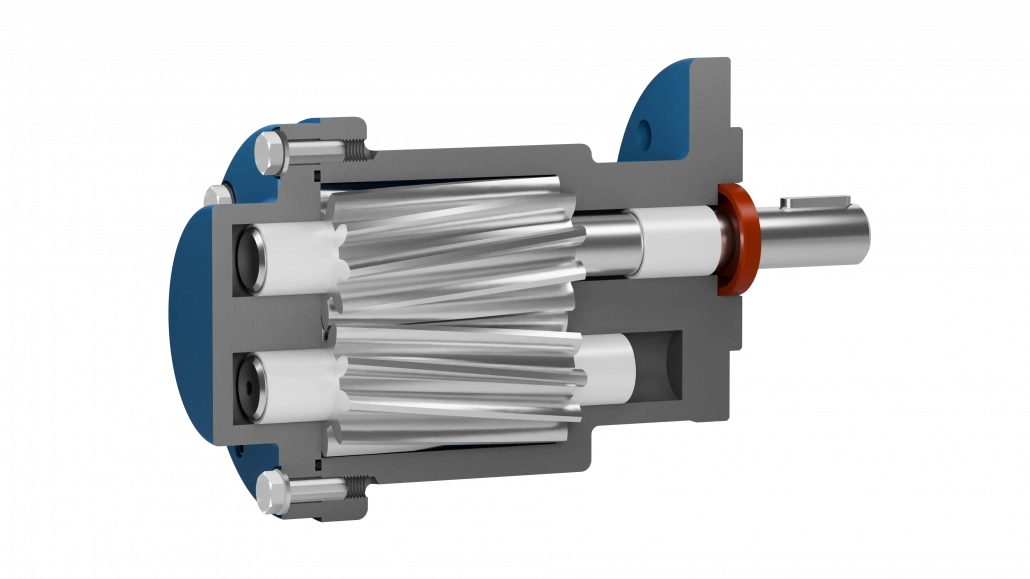

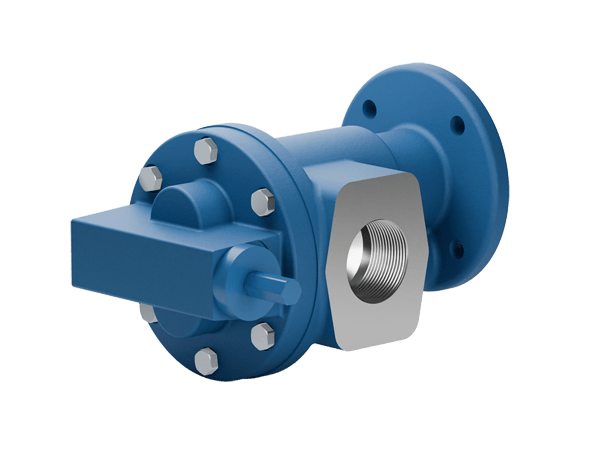

Baureihe F – Zahnrad-Flanschpumpen

Die Zahnrad-Flanschpumpen der Baureihe F sind Außenzahnradpumpen mit freiem Wellenende für Betriebsdrücke bis 100 bar.
Über Wellenabdichtung, Lagerung und optionale Ventile lässt sich die Baureihe auf Medium, Viskosität und Temperaturbereich abstimmen.

  • Fördermenge (min/max)

    0,6 / 124 l/min

  • Viskosität (min/max)

    1,4 / 20.000 mm²/s

  • Leistung

    Antrieb kundenseitig

ZurückWeiter
12

Angebot & Auslegung

Unsere Pumpenexperten unterstützen Sie bei der Wahl der passenden Pumpe für Ihre Anforderungen.

Angebot anfordern

Zahnrad-Flanschpumpen Baugrösse F 1..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

F 1-06

Fördervolumen: 0,43 cm³/U

Kennlinie F 1-06 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
50,600,007
100,550,014
15––
20––
30––
40––
50––

F 15

Fördervolumen: 0,85 cm³/U

Kennlinie F 15 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
51,150,014
101,100,027
151,050,041
201,000,055
300,900,080
400,800,11
500,600,14

F 17

Fördervolumen: 1,20 cm³/U

Kennlinie F 17 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
51,600,019
101,550,038
151,500,057
201,400,076
301,300,11
401,100,15
500,900,19

F 110

Fördervolumen: 1,80 cm³/U

Kennlinie F 110 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
52,300,027
102,250,055
152,200,082
202,100,11
302,000,16
401,800,22
501,600,27

Zahnrad-Flanschpumpen Baugrösse F 2..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

F 210

Fördervolumen: 2,30 cm³/U

Kennlinie F 210 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
53,000,036
102,950,072
152,900,11
202,800,14
302,700,21
402,600,29
502,400,36
602,200,43
702,000,50

F 214

Fördervolumen: 3,20 cm³/U

Kennlinie F 214 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
54,500,054
104,450,11
154,400,16
204,300,21
304,200,32
404,100,43
503,900,54
603,700,64
703,500,75

F 219

Fördervolumen: 4,30 cm³/U

Kennlinie F 219 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
56,000,072
105,950,15
155,900,22
205,850,29
305,800,44
405,700,58
505,500,73
605,300,87
705,101,02

Zahnrad-Flanschpumpen Baugrösse F 3..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

F 310

Fördervolumen: 5,10 cm³/U

Kennlinie F 310 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
57,400,09
107,350,18
157,300,26
207,250,35
307,200,53
407,100,71
507,000,88
606,901,06
706,801,24
806,701,41
906,601,59
1006,501,77

F 314

Fördervolumen: 7,10 cm³/U

Kennlinie F 314 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
510,200,12
1010,150,24
1510,100,37
2010,000,49
309,900,73
409,700,97
509,401,22
609,101,46
708,801,70
808,501,95
908,002,19
1007,402,43

F 318

Fördervolumen: 9,10 cm³/U

Kennlinie F 318 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
513,200,16
1013,100,31
1513,000,47
2012,800,63
3012,600,94
4012,401,26
5012,101,57
6011,801,89
7011,502,20
8011,202,52
9010,802,83
10010,403,15

F 323

Fördervolumen: 11,70 cm³/U

Kennlinie F 323 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
516,700,20
1016,600,40
1516,500,60
2016,400,80
3016,201,20
4016,001,59
5015,601,99
6015,202,39
7014,802,79
8014,403,19
9014,003,59
10013,603,98

F 328

Fördervolumen: 14,10 cm³/U

Kennlinie F 328 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
520,300,24
1020,200,48
1520,100,72
2020,000,96
3019,801,45
4019,601,93
5019,402,41
6019,002,89
7018,603,37
8018,203,86
9017,704,34
10017,204,82

F 333

Fördervolumen: 16,70 cm³/U

Kennlinie F 333 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
524,100,28
1024,000,57
1523,900,85
2023,801,14
3023,601,70
4023,402,27
5023,202,84
6022,903,41
7022,503,97
8022,104,54
9021,605,11
10021,105,68

Zahnrad-Flanschpumpen Baugrösse F 4..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

F 422

Fördervolumen: 21,20 cm³/U

Kennlinie F 422 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
530,50,35
1030,30,69
1530,11,04
2029,81,38
3029,42,08
4029,02,77
5028,53,46

F 426

Fördervolumen: 25,00 cm³/U

Kennlinie F 426 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
536,20,42
1036,00,83
1535,81,25
2035,51,66
3035,12,49
4034,73,32
5034,24,15

F 430

Fördervolumen: 28,90 cm³/U

Kennlinie F 430 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
541,60,48
1041,40,97
1541,21,45
2040,91,94
3040,52,91
4040,13,87
5039,64,84

F 434

Fördervolumen: 32,80 cm³/U

Kennlinie F 434 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
547,30,55
1047,11,11
1546,91,66
2046,62,21
3046,23,32
4045,84,43
5045,35,53

F 438

Fördervolumen: 36,70 cm³/U

Kennlinie F 438 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
553,00,62
1052,81,25
1552,61,87
2052,32,49
3051,93,74
4051,54,98
5051,06,23

Zahnrad-Flanschpumpen Baugrösse F 5..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

F 545

Fördervolumen: 43,4 cm³/U

Kennlinie F 545 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
562,70,74
1062,51,49
1562,32,23
2061,82,97
3061,34,46
4060,85,95
5060,37,43

F 556

Fördervolumen: 54,0 cm³/U

Kennlinie F 556 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
578,10,90
1077,91,80
1577,72,70
2077,23,60
3076,75,40
4076,27,20
5075,79,00

F 570

Fördervolumen: 67,5 cm³/U

Kennlinie F 570 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
597,71,14
1097,52,28
1597,23,42
2096,74,57
3096,26,85
4095,79,13
5095,211,4

F 590

Fördervolumen: 86,8 cm³/U

Kennlinie F 590 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
5124,01,49
10123,82,97
15123,64,46
20123,15,95
30122,68,92
40122,111,9
50121,614,9

Zahnrad-Flanschpumpen Baugrösse F 5.. (SAE)

Medium: Hydrauliköl 35 mm²/s @ 50 °C

F 545

Fördervolumen: 43,4 cm³/U

Kennlinie F 545 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
562,70,74
1062,51,49
1562,32,23
2061,82,97
3061,34,46
4060,85,95
5060,37,43

F 556

Fördervolumen: 54,0 cm³/U

Kennlinie F 556 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
578,10,90
1077,91,80
1577,72,70
2077,23,60
3076,75,40
4076,27,20
5075,79,00

F 570

Fördervolumen: 67,5 cm³/U

Kennlinie F 570 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
597,71,14
1097,52,28
1597,23,42
2096,74,57
3096,26,85
4095,79,13
5095,211,4

F 590

Fördervolumen: 86,8 cm³/U

Kennlinie F 590 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
5124,01,49
10123,82,97
15123,64,46
20123,15,95
30122,68,92
40122,111,9
50121,614,9

Datenblätter (inkl. Kennlinien)

Eigenschaften

Fördervolumen: 0,43 – 86,8 cm ³/U
(entspricht ca. 0,6 – 124 l/min bei 1450 U/min)
Viskosität**: 1,4 / 20.000 mm²/s
Maximaldruck*: bis 100 bar
Typischer Motorleistungsbereich: 0,12 / 18,5 kW
Medientemperatur: -40 bis +200 °C (abhängig von Dichtungswerkstoff und Werkstoffpaarung)

*Maximaldruck der Baureihe. Der zulässige Druck der jeweils ausgewählten Pumpengröße kann niedriger liegen; die zulässigen Betriebspunkte aus Fördermenge, Druck und Drehzahl sind den Leistungstabellen in den Datenblättern zu entnehmen.

**Hinweis Viskosität / Drehzahl:
4-polige Motoren (≈ 1450 U/min) bis ca. 350 mm²/s,
6-polige Motoren (≈ 950 U/min) bis ca. 1.500 mm²/s,
8-polige Motoren (≈ 700 U/min) bis ca. 2.500 mm²/s.
Für höhere Viskositäten kommen
Stirnrad-Getriebemotoren zum Einsatz.

Vielfältige Anwendungen

Umfüllen & Transfer:
Be-/Entladen von Tanks, IBC und Fässern (Öle, Kraftstoffe, Additive)
Umlauf- und Druckschmierung:
Ölversorgung von Getrieben, Lagern, Kompressoren, Dieselmotoren
Zirkulation & Bypass-Kreise:
Filtration, Kühl-/Heizkreisläufe, Nebenstromfilter
Versorgung & Dosierung:
Brennerbeschickung, Additivierung, definierte Kleinmengen
Betankung / Kraftstofftransfer:
Diesel, Heizöl und ähnliche Medien
Allgemeiner Anlagenbau:
Medienhandling in Prüfständen, Aggregaten und Skids

Fördermedien

  • Mineralöle und synthetische Öle
  • Biologisch abbaubare Öle und Pflanzenöle
  • Emulsionen
  • Wasser-Glykol-Gemische
  • Schmierstoffe
  • Diesel und Heizöl
  • Lacke und Farben

Wellenabdichtungen

  • Radialwellendichtring
  • Radialwellendichtring mit Vorsatzlager
  • Doppel-Radialwellendichtring
  • Gleitringdichtung
  • Magnetkupplung
  • Stopfbuchsgrafitpackung

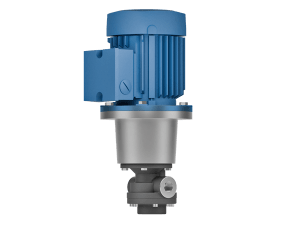

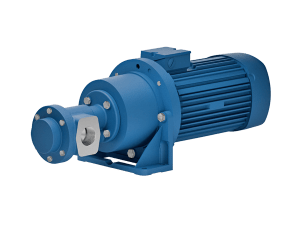

Auch als komplette Pumpenaggregate erhältlich

Unsere Zahnradpumpen der Baureihe F sind auch als komplette Aggregate mit integriertem Antrieb erhältlich.
Dazu stehen Elektromotoren (230 V / 400 V), Getriebemotoren sowie Frequenzumrichter für drehzahlvariable Förderung zur Auswahl.

Elektro-Zahnradpumpen

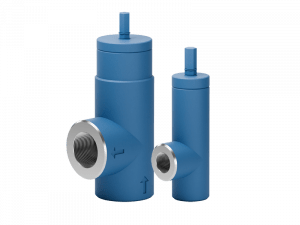

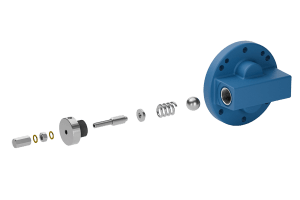

Anpassbare Ventiloptionen
