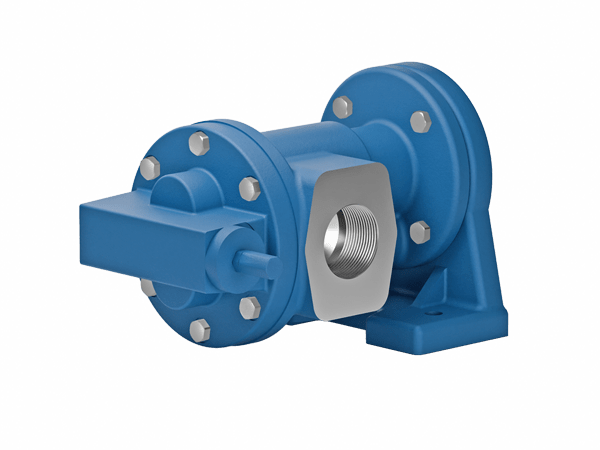

Baureihe D – Zahnradfußpumpe

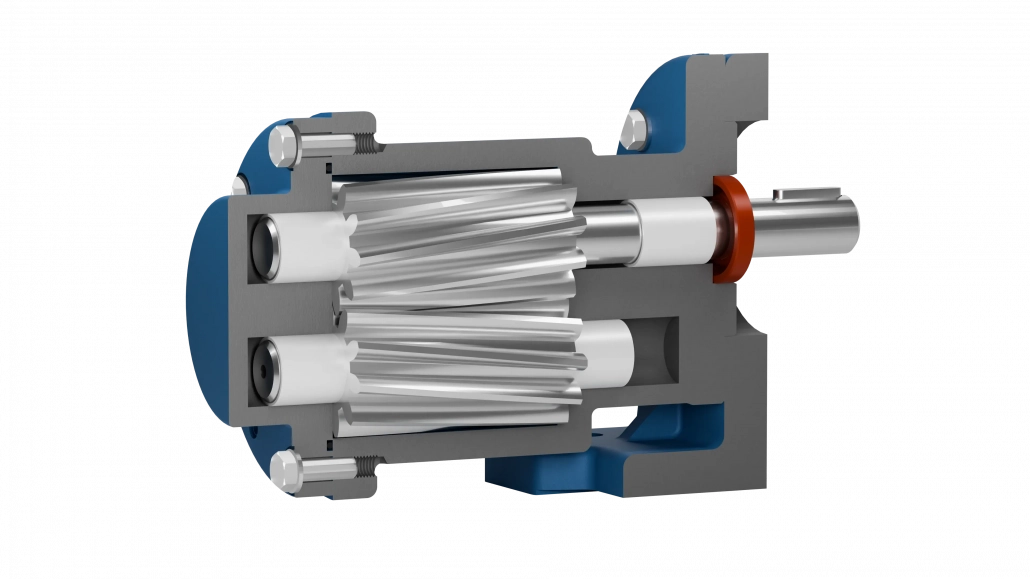

Die Zahnradfußpumpen der Baureihe D sind Außenzahnradpumpen mit freiem Wellenende für Betriebsdrücke bis 100 bar. Der massive Pumpenfuß ermöglicht die direkte Montage auf Grundplatten oder Trägerkonstruktionen. Über Wellenabdichtung, Lagerung und optionale Ventile lässt sich die Baureihe auf Medium, Viskosität und Temperaturbereich abstimmen.

  • Fördermenge (min/max)

    0,6 / 124 l/min

  • Viskosität (min/max)

    1,4 / 20.000 mm²/s

  • Leistung

    Antrieb kundenseitig

ZurückWeiter
12

Angebot & Auslegung

Unsere Pumpenexperten unterstützen Sie bei der Wahl der passenden Pumpe für Ihre Anforderungen.

Angebot anfordern

Zahnrad-Fußpumpen Baugrösse D 1..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

D 1-06

Fördervolumen: 0,43 cm³/U

Kennlinie D 1-06 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
50,600,007
100,550,014
15––
20––
30––
40––
50––

D 15

Fördervolumen: 0,85 cm³/U

Kennlinie D 15 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
51,150,014
101,100,027
151,050,041
201,000,055
300,900,080
400,800,11
500,600,14

D 17

Fördervolumen: 1,20 cm³/U

Kennlinie D 17 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
51,600,019
101,550,038
151,500,057
201,400,076
301,300,11
401,100,15
500,900,19

D 110

Fördervolumen: 1,80 cm³/U

Kennlinie D 110 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
52,300,027
102,250,055
152,200,082
202,100,11
302,000,16
401,800,22
501,600,27

Zahnrad-Fußpumpen Baugrösse D 2..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

D 210

Fördervolumen: 2,30 cm³/U

Kennlinie D 210 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
53,000,036
102,950,072
152,900,11
202,800,14
302,700,21
402,600,29
502,400,36
602,200,43
702,000,50

D 214

Fördervolumen: 3,20 cm³/U

Kennlinie D 214 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
54,500,054
104,450,11
154,400,16
204,300,21
304,200,32
404,100,43
503,900,54
603,700,64
703,500,75

D 219

Fördervolumen: 4,30 cm³/U

Kennlinie D 219 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
56,000,072
105,950,15
155,900,22
205,850,29
305,800,44
405,700,58
505,500,73
605,300,87
705,101,02

Zahnrad-Fußpumpen Baugrösse D 3..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

D 310

Fördervolumen: 5,10 cm³/U

Kennlinie D 310 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
57,400,09
107,350,18
157,300,26
207,250,35
307,200,53
407,100,71
507,000,88
606,901,06
706,801,24
806,701,41
906,601,59
1006,501,77

D 314

Fördervolumen: 7,10 cm³/U

Kennlinie D 314 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
510,200,12
1010,150,24
1510,100,37
2010,000,49
309,900,73
409,700,97
509,401,22
609,101,46
708,801,70
808,501,95
908,002,19
1007,402,43

D 318

Fördervolumen: 9,10 cm³/U

Kennlinie D 318 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
513,200,16
1013,100,31
1513,000,47
2012,800,63
3012,600,94
4012,401,26
5012,101,57
6011,801,89
7011,502,20
8011,202,52
9010,802,83
10010,403,15

D 323

Fördervolumen: 11,70 cm³/U

Kennlinie D 323 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
516,700,20
1016,600,40
1516,500,60
2016,400,80
3016,201,20
4016,001,59
5015,601,99
6015,202,39
7014,802,79
8014,403,19
9014,003,59
10013,603,98

D 328

Fördervolumen: 14,10 cm³/U

Kennlinie D 328 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
520,300,24
1020,200,48
1520,100,72
2020,000,96
3019,801,45
4019,601,93
5019,402,41
6019,002,89
7018,603,37
8018,203,86
9017,704,34
10017,204,82

D 333

Fördervolumen: 16,70 cm³/U

Kennlinie D 333 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
524,100,28
1024,000,57
1523,900,85
2023,801,14
3023,601,70
4023,402,27
5023,202,84
6022,903,41
7022,503,97
8022,104,54
9021,605,11
10021,105,68

Zahnrad-Fußpumpen Baugrösse D 4..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

D 422

Fördervolumen: 21,20 cm³/U

Kennlinie D 422 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
530,50,35
1030,30,69
1530,11,04
2029,81,38
3029,42,08
4029,02,77
5028,53,46

D 426

Fördervolumen: 25,00 cm³/U

Kennlinie D 426 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
536,20,42
1036,00,83
1535,81,25
2035,51,66
3035,12,49
4034,73,32
5034,24,15

D 430

Fördervolumen: 28,90 cm³/U

Kennlinie D 430 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
541,60,48
1041,40,97
1541,21,45
2040,91,94
3040,52,91
4040,13,87
5039,64,84

D 434

Fördervolumen: 32,80 cm³/U

Kennlinie D 434 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
547,30,55
1047,11,11
1546,91,66
2046,62,21
3046,23,32
4045,84,43
5045,35,53

D 438

Fördervolumen: 36,70 cm³/U

Kennlinie D 438 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
553,00,62
1052,81,25
1552,61,87
2052,32,49
3051,93,74
4051,54,98
5051,06,23

Zahnrad-Fußpumpen Baugrösse D 5..

Medium: Hydrauliköl 35 mm²/s @ 50 °C

D 545

Fördervolumen: 43,4 cm³/U

Kennlinie D 545 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
562,70,74
1062,51,49
1562,32,23
2061,82,97
3061,34,46
4060,85,95
5060,37,43

D 556

Fördervolumen: 54,0 cm³/U

Kennlinie D 556 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
578,10,90
1077,91,80
1577,72,70
2077,23,60
3076,75,40
4076,27,20
5075,79,00

D 570

Fördervolumen: 67,5 cm³/U

Kennlinie D 570 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
597,71,14
1097,52,28
1597,23,42
2096,74,57
3096,26,85
4095,79,13
5095,211,4

D 590

Fördervolumen: 86,8 cm³/U

Kennlinie D 590 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
5124,01,49
10123,82,97
15123,64,46
20123,15,95
30122,68,92
40122,111,9
50121,614,9

Zahnrad-Fußpumpen Baugrösse D 5.. (SAE)

Medium: Hydrauliköl 35 mm²/s @ 50 °C

D 545

Fördervolumen: 43,4 cm³/U

Kennlinie D 545 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
562,70,74
1062,51,49
1562,32,23
2061,82,97
3061,34,46
4060,85,95
5060,37,43

D 556

Fördervolumen: 54,0 cm³/U

Kennlinie D 556 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
578,10,90
1077,91,80
1577,72,70
2077,23,60
3076,75,40
4076,27,20
5075,79,00

D 570

Fördervolumen: 67,5 cm³/U

Kennlinie D 570 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
597,71,14
1097,52,28
1597,23,42
2096,74,57
3096,26,85
4095,79,13
5095,211,4

D 590

Fördervolumen: 86,8 cm³/U

Kennlinie D 590 - Hydrauliköl 35 mm²/s @ 50 °C, n = 1450 min⁻¹
Druck (bar)Fördermenge (l/min)Antriebsleistung (kW)
5124,01,49
10123,82,97
15123,64,46
20123,15,95
30122,68,92
40122,111,9
50121,614,9

Downloads

Datenblatt (inkl. Kennlinien)

Eigenschaften

Fördervolumen: 0,43 – 86,8 cm ³/U
(entspricht ca. 0,6 – 124 l/min bei 1450 U/min)
Viskosität**: 1,4 / 20.000 mm²/s
Maximaldruck*: bis 100 bar
Typischer Motorleistungsbereich: 0,12 / 18,5 kW
Medientemperatur: -40 bis +200 °C (abhängig von Dichtungswerkstoff und Werkstoffpaarung)

*Maximaldruck der Baureihe. Der zulässige Druck der jeweils ausgewählten Pumpengröße kann niedriger liegen; die zulässigen Betriebspunkte aus Fördermenge, Druck und Drehzahl sind den Leistungstabellen in den Datenblättern zu entnehmen.

**Hinweis Viskosität / Drehzahl:
4-polige Motoren (≈ 1450 U/min) bis ca. 350 mm²/s,
6-polige Motoren (≈ 950 U/min) bis ca. 1.500 mm²/s,
8-polige Motoren (≈ 700 U/min) bis ca. 2.500 mm²/s.
Für höhere Viskositäten kommen
Stirnrad-Getriebemotoren zum Einsatz.

Vielfältige Anwendungen

Umfüllen & Transfer:
Be-/Entladen von Tanks, IBC und Fässern (Öle, Kraftstoffe, Additive)
Umlauf- und Druckschmierung:
Ölversorgung von Getrieben, Lagern, Kompressoren, Dieselmotoren
Zirkulation & Bypass-Kreise:
Filtration, Kühl-/Heizkreisläufe, Nebenstromfilter
Versorgung & Dosierung:
Brennerbeschickung, Additivierung, definierte Kleinmengen
Betankung / Kraftstofftransfer:
Diesel, Heizöl und ähnliche Medien
Allgemeiner Anlagenbau:
Medienhandling in Prüfständen, Aggregaten und Skids

Fördermedien

  • Mineralöle und synthetische Öle
  • Biologisch abbaubare Öle und Pflanzenöle
  • Emulsionen
  • Wasser-Glykol-Gemische
  • Schmierstoffe
  • Diesel und Heizöl
  • Lacke und Farben

Wellenabdichtungen

  • Radialwellendichtring
  • Radialwellendichtring mit Vorsatzlager
  • Doppel-Radialwellendichtring
  • Gleitringdichtung
  • Magnetkupplung
  • Stopfbuchsgrafitpackung

Auch als komplette Pumpenaggregate erhältlich

Unsere Zahnradpumpen der Baureihe F sind auch als komplette Aggregate mit integriertem Antrieb erhältlich.
Dazu stehen Elektromotoren (230 V / 400 V), Getriebemotoren sowie Frequenzumrichter für drehzahlvariable Förderung zur Auswahl.

Elektro-Zahnradpumpen

Anpassbare Ventiloptionen
