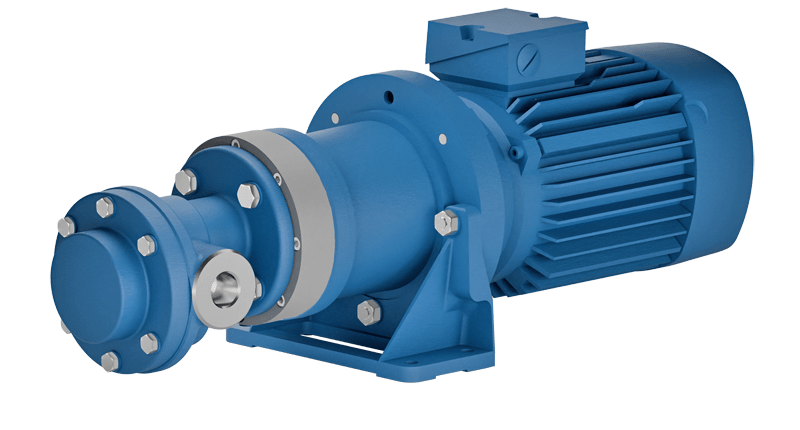

Eine Zahnradpumpe mit Magnetkupplung fördert ohne dynamische Wellendichtung. Das Drehmoment wird berührungslos über Magnete durch einen Spalttopf übertragen, die Pumpe ist dadurch nach außen hermetisch geschlossen. Technisch ist FOM-MG die Bauform FOM mit dem Ausstattungsmerkmal MG, aufgebaut auf der Pumpengrundlage F in Grauguss.
Datenblatt (inkl. Kennlinien)

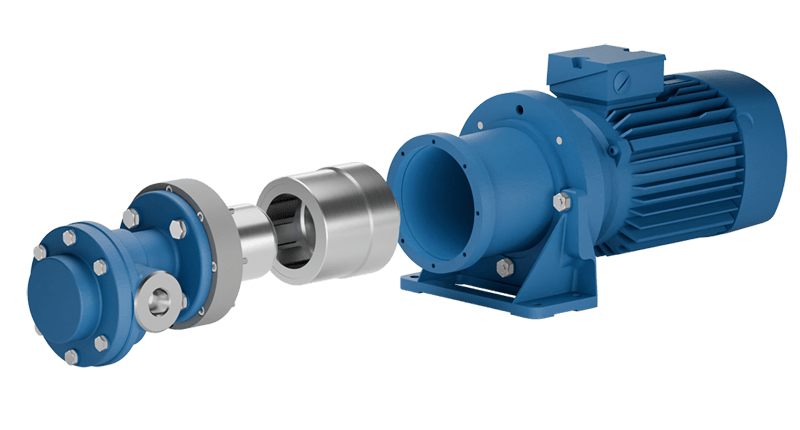

Der Motor treibt einen Außenmagneten an. Durch den Spalttopf hindurch nimmt er den Innenmagneten und damit die Pumpenwelle mit. Zwischen Antrieb und Fördermedium gibt es keine durchgehende Welle und damit keine Dichtung, die verschleißen und undicht werden kann.
Gegenüber einer Gleitringdichtung entfällt der typische Verschleißpunkt. Das ist überall dort entscheidend, wo schon kleine Leckagemengen kritisch sind.
Die Ausführung FOM-MG basiert auf einer Grauguss-Pumpe. Typisch sind Wärmeträgeröle, geruchsintensive oder gesundheitsgefährdende Medien und teure Prozessflüssigkeiten, bei denen schon kleine Leckagemengen stören. Für aggressive oder korrosive Medien wird eine entsprechende Edelstahl-Ausführung geprüft. Bei Lösungsmitteln prüfen wir in jedem Fall die Werkstoffbeständigkeit.
Da keine dynamische Wellendichtung vorhanden ist, entfällt dieser typische Verschleiß- und Wartungspunkt. Der Dichtungswechsel an der Welle entfällt.
Die Ausführung FOM-MG deckt 0,6 bis 124 l/min bei Viskositäten von 1,4 bis 2.500 mm²/s und Motorleistungen von 0,25 bis 18,5 kW ab. Lieferbar mit Umlaufventil im Pumpendeckel oder externem Druckbegrenzungsventil, auf Wunsch mit integriertem Frequenzumrichter für drehzahlvariable Förderung, dann als FOMi MG bezeichnet.
In Edelstahl gibt es die Ausführung als E/FOM MG, ebenfalls mit Gehäuse und Wellen aus 1.4571 und auf Wunsch mit PEEK-Zahnrädern. Das Umlaufventil im Pumpendeckel gibt es nur in der Gussausführung, in Edelstahl wird die Druckbegrenzung anlagenseitig gelöst. Sonderausführungen mit abweichenden Werkstoffen, Anschlüssen oder Motorisierungen fertigen wir auf derselben Grundlage.
Linn-Pumpen entwickelt und fertigt Zahnradpumpen seit den 1960er-Jahren in Schalksmühle. Auslegung, Fertigung und Service liegen in einer Hand, Ersatzteile sind kurzfristig verfügbar.
Wenn ein nach außen hermetisch geschlossener Pumpenraum ohne dynamische Wellendichtung gefordert ist, etwa bei Wärmeträgerölen oder geruchsintensiven Medien. Bei Lösungsmitteln und chemisch anspruchsvollen Flüssigkeiten prüfen wir zusätzlich die Werkstoffbeständigkeit.
Die Magnetkupplung überträgt das Drehmoment berührungslos. Es gibt keine dynamische Dichtung, die verschleißen kann.
Medien mit einer Viskosität von 1,4 bis 2.500 mm²/s. Maßgeblich sind Medium, Temperatur, Druck und Betriebsbedingungen.
Ja, über die Drehzahl, zum Beispiel mit einem Frequenzumrichter.
Senden Sie uns Medium, Fördermenge, Druck, Temperatur und Viskosität. Wir prüfen, ob die Ausführung FOM-MG passt.
