Linn-Pumpen GmbH

Baureihe IG Impellerpumpen

Download PDF Datenblatt
Edelstahl Impellerpumpen Datenblatt Impellerpumpe Baureihe IG
IG Impellerpumpen

Selbstansaugende Pumpen aus rostfreiem Stahl AISI 316L mit flexiblem Laufrad für zäh- und dünnflüssige Fördermedien.

Verdrängerpumpen in industrieller Ausführung für die Prozessindustrie.

Anwendungsbeispiele

  • Säuren und Laugen, Kupfersulfat, Alkohol, Methyl
  • Industriechemikalien, Harze, Öle, Fettsäuren, Pökellake
  • Reinigungsmittel, Seifen, Wasserstoffperoxyd
  • Farben, Tinten, Lösemittel (nicht entflammbar)
  • Transfer, Abfüllen, Zirkulation, Sprühen, Beschichten, Filtrieren
  • Viskose und scherempfindliche Flüssigkeiten, kleine harte und weiche Partikel in Suspensionen

Einsatzgebiete

  • Lebensmittel
  • Molkereiprodukte
  • Getränke
  • Kosmetik
  • Biotechnologie
  • Farben und Lacke
  • Papier und Chemikalien
  • Petrochemie

Vorteile

  • Trocken selbstansaugend
  • Pulsationsfreie Förderung
  • Fördert viskose wie dünnflüssige Medien
  • Förderung von Feststoffen im Produkt
  • Keine Lufteinschlüsse oder Schaumbildung
  • Geringe Instandhaltungskosten
  • Kompaktes und vielseitiges Design

Ausführungen

Gehäuse: Edelstahl 316 (1.4401)
Oberflächen: Edelstahlguss
Impeller: Neopren, Nitril, Viton®, EPDM

Förderleistung: bis 500 l/min
Differenzdruck: bis 4,0 bar
Viskositäten: bis 4000 Cp

ŸNeopren höchste Lebensdauer (4° - 80° C)
ŸLebensmittel-Neopren Ausführung nach US 3-A Standard und FDA (4° - 65° C)
ŸNitril gute Beständigkeit bei Ölen (10° - 90° C)
ŸEPDM gut für hohe Temperaturen und CIP-Reinigung geeignet. Lebensmittelqualität gemäß US 3-A Standard und FDA (0° - 120° C)
ŸViton® gute chemische Beständigkeit, aber geringere Leistung und Lebensdauer (10° - 90° C)

MAG Impellerpumpe mit Tragegriff

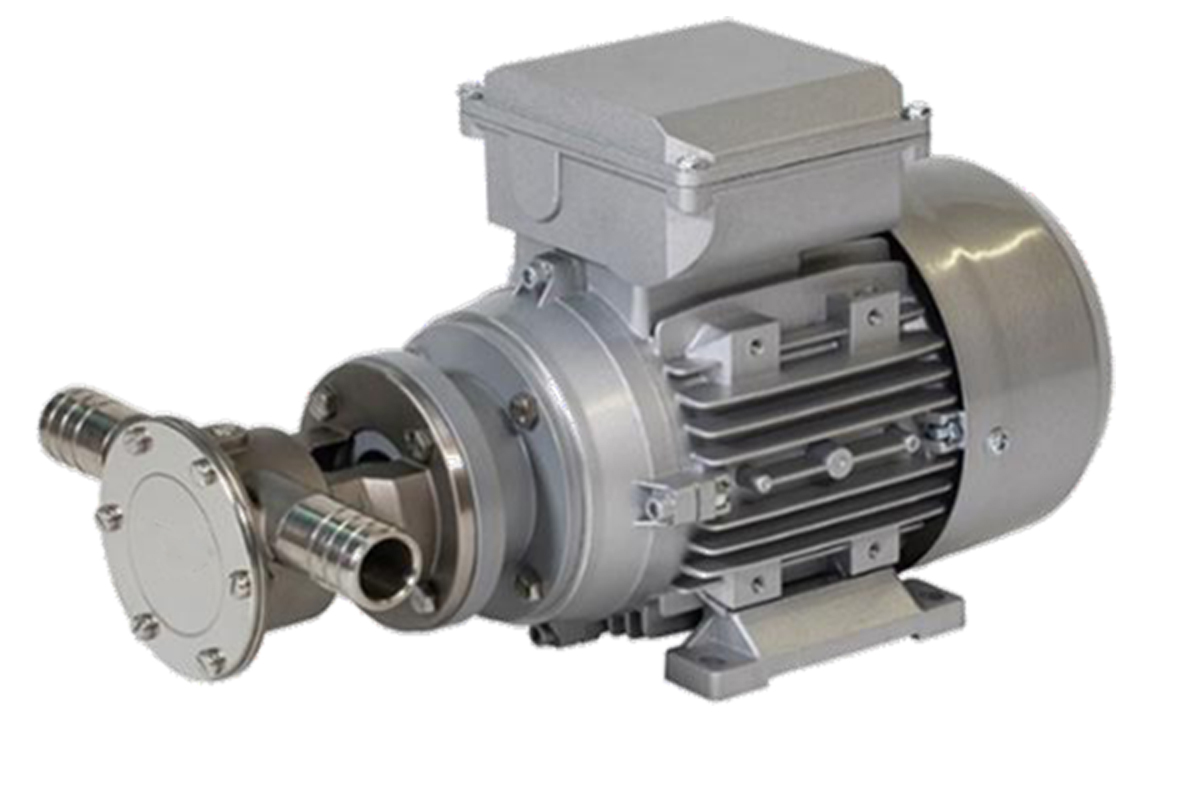

IG40 Impellerpumpen




Durchfluss: nominal 40 Liter/min bei 1500 U/min
Selbstansaugend von trocken bis 5m
Druck bis 2,5 bar
Feststoffe bis max. 5 mm
Saug-. und Druck-Anschluss ¾"
Motor
IG40 T: dreiphasig (Drehstrom) 230/400 V ± 10%. Isolationsklasse F. Schutzart IP 55.
IG40 M: einphasig (Wechselstrom) 230 V ± 10%, mit Thermoschalter. Anlaufkondensator im Klemmenkasten. Isolationsklasse F. Schutzart IP 54.

Typ min-1 kW V A Gewicht Q max. H max.
IG40 T4 1385 min-1 0,55 230/400 2,5 / 1,44 11,6 kg 33 l/min 18 m
IG40 M4 1420 min-1 0,55 230 5,7 12,6 kg 35 l/min 18 m
IG40 T6 940 min-1 0,37 230/400 1,91 / 1,1 14,6 kg 23 l/min 15 m
IG40 M6 900 min-1 0,37 230 2,9 15,6 kg 22,5 l/min 15 m
IG40 T8 695 min-1 0,25 230/400 1,72 / 0,93 15,6 kg 17 l/min 13 m

Kennlinie

Abmessungen

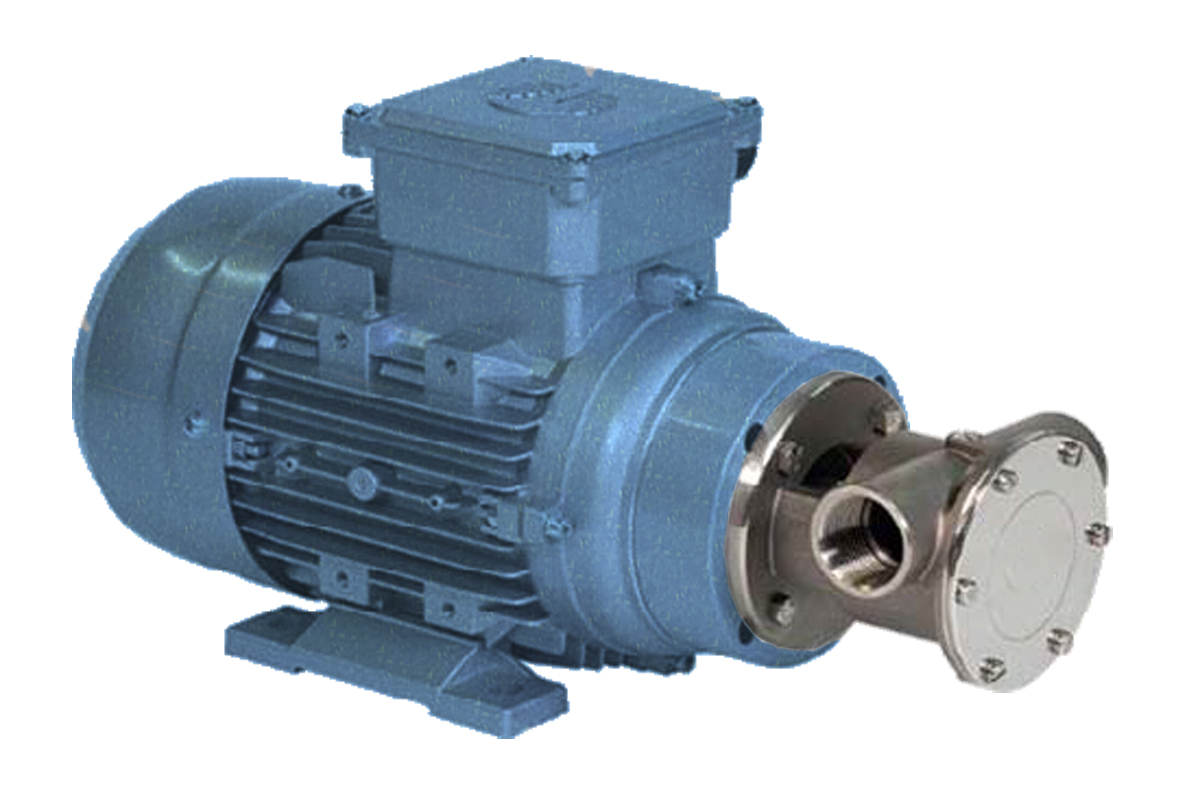

IG80




Durchfluss: Nominal 80 Liter/min bei 1500 U/min.
Selbstansaugend von trocken bis 5m
Druck bis 2,5 bar
Feststoffe bis max. 5 mm
Saug-. und Druck-Anschluss 1"
Motor
IG80 T: dreiphasig (Drehstrom) 230/400 V ± 10%. Isolationsklasse F. Schutzart IP 55.
IG80 M: einphasig (Wechselstrom) 230 V ± 10%, mit Thermoschalter. Anlaufkondensator im Klemmenkasten. Isolationsklasse F. Schutzart IP 54.

Typ min-1 kW V A Gewicht Q max. H max.
IG80 T4 1450 min-1 0,75 230/400 3,05 / 1,75 16,6 kg 77 l/min 20 m
IG80 M4 1430 min-1 0,75 230 7,4 16 kg 77 l/min 20 m
IG80 T6 940 min-1 0,37 230/400 1,91 / 1,1 14,6 kg 50 l/min 16 m
IG80 M6 900 min-1 0,37 230 2,9 15,6 kg 49,5 l/min 16 m

Kennlinie

Abmessungen

IG200

Durchfluss: Nominal 200 Liter/min bei 1500 U/min.
Selbstansaugend von trocken bis 5m
Druck bis 2,5 bar
Feststoffe bis max. 9 mm
Saug-. und Druck-Anschluss 1½"
Motor
IG200 T: dreiphasig (Drehstrom) 230/400 V ± 10%. Isolationsklasse F. Schutzart IP 55.
IG200 M: einphasig (Wechselstrom) 230 V ± 10%, mit Thermoschalter. Anlaufkondensator im Klemmenkasten. Isolationsklasse F. Schutzart IP 54.

Typ min-1 kW V A Gewicht Q max. H max.
IG200 T4 1445 min-1 1,5 230/400 5,6 / 3,15 25,4 kg 180 l/min 22 m
IG200 M4 1440 min-1 1,5 230 12,5 27 kg 180 l/min 22 m
IG200 T6 950 min-1 1,1 230/400 5,2 / 2,95 25,4 kg 118 l/min 20 m

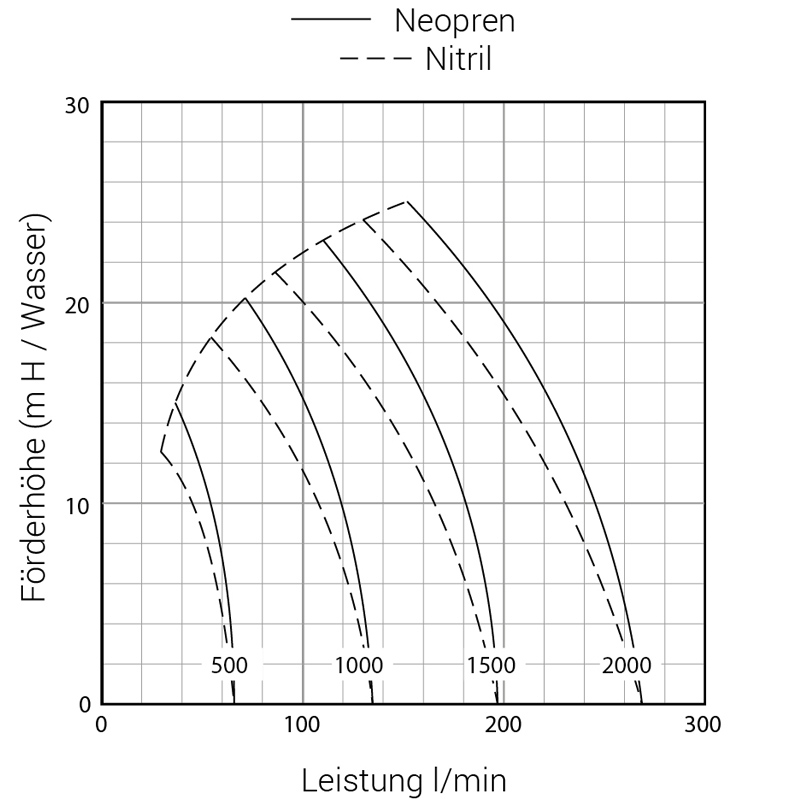

Kennlinie

Abmessungen

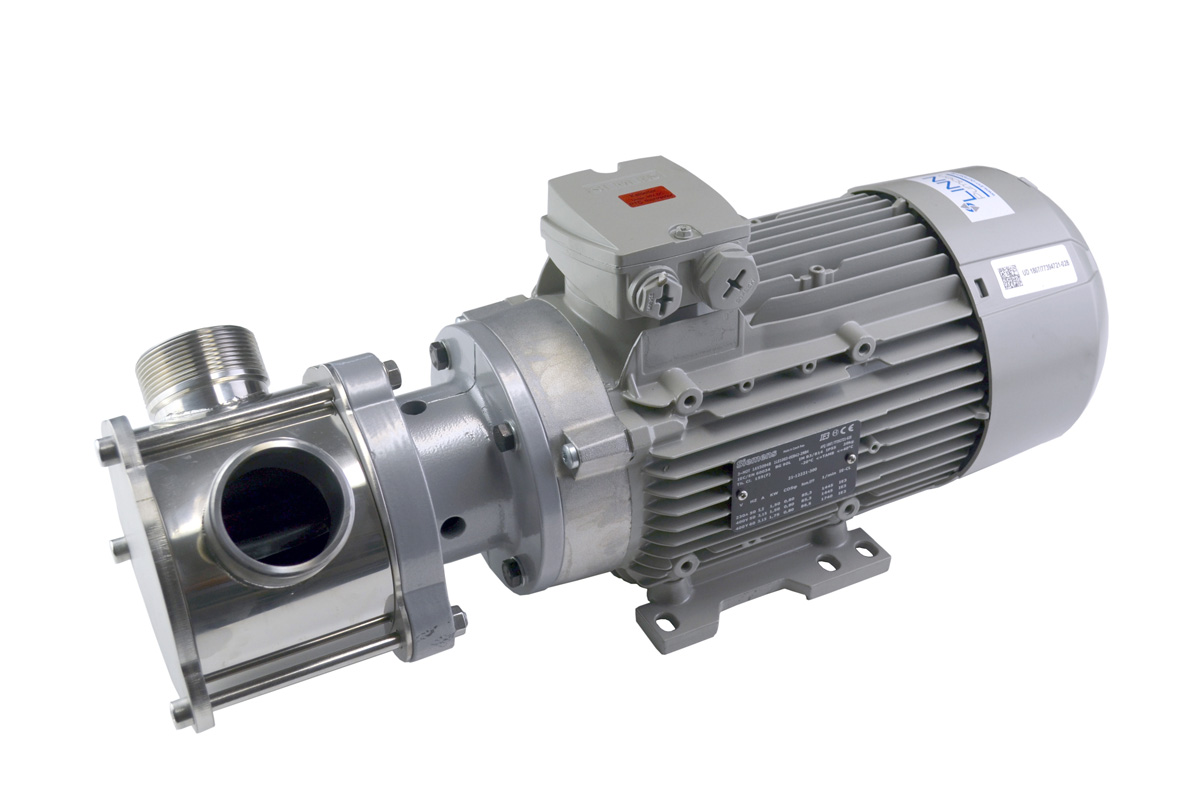

IG370

Durchfluss: Nominal 365 Liter/min bei 1500 U/min.
Selbstansaugend von trocken bis 4,5m
Druck bis 2,5 bar
Feststoffe bis max. 13 mm
Saug-. und Druck-Anschluss 2"
Motor
IG370 T: dreiphasig (Drehstrom) 230/400 V ± 10%. Isolationsklasse F. Schutzart IP 55.

Typ min-1 kW V A Gewicht Q max. H max.
IG370 T4 1455 min-1 1,5 230/400 7,8 / 4,45 - 350 l/min 12 m

Kennlinie

Abmessungen

IG500

Durchfluss: Nominal 520 Liter/min bei 1500 U/min.
Selbstansaugend von trocken bis 5m
Druck bis 2,5 bar
Feststoffe bis max. 14 mm
Saug-. und Druck-Anschluss 3"
Motor
IG500 T: dreiphasig (Drehstrom) 230/400 V ± 10%. Isolationsklasse F. Schutzart IP 55.

Typ min-1 kW V A Gewicht Q max. H max.
IG500 T4 1470 min-1 5,5 230/400 18,3 / 10,5 - 500 l/min 35 m

Kennlinie

Abmessungen

Änderungen vorbehalten!
Die Firma Linn-Pumpen GmbH übernimmt keine Haftung für Folgeschäden, welche aus evtl. fehlerhaften Informationen resultieren.
