Normkreiselpumpen in Blockbauweise mit Flanschen Baureihe NM, NMS

Spiralgehäusepumpe nach DIN EN 733

Kreiselpumpen in Blockbauweise; Motoren bis 30 kW, mit verlängerter Welle, direkt mit der Pumpe verbunden. Neue Konstruktion der Antriebslaterne mit integriertem Axiallager,für Normmotoren von 37 bis 75 kW, (Steckwellenkonstruktion).Spiralgehäuse mit Saugstutzen axial und Druckstutzen radial nachoben, mit Hauptabmessungen und Leistungen nach EN 733.NM(S): Ausführung mit Pumpengehäuse und Laterneaus Grauguß.B-NM(S): Ausführung mit Pumpengehäuse und Laterne/Druckdeckelaus Bronze.(Die Pumpen werden komplett lackiert).

Kontaktieren Sie uns noch heute für eine unverbindliche Beratung und ein individuelles Angebot. Unser Expertenteam steht Ihnen mit umfassendem Know-how zur Verfügung und hilft Ihnen, die perfekte Lösung für Ihre Anforderungen zu finden.

Oder rufen Sie uns direkt an, Wir stehen Ihnen mit unserer Expertise zur Seite

Download PDF Datenblatt Normpumpe NM-NMS

Normkreiselpumpen Baureihe NM, NMS nach DIN EN733

Anschlußstutzen: Flansche PN 10, EN 1092-2.
Gegenflansche (auf Anfrage)

Baugrößen	Flansche
NM 32/... bis NM 50/...	Gewindeflansche EN 1092-1, PN 16
NM 65/... bis NMS 100/250	Vorschweissflansche EN 1092-1, PN 10

Einsatzgebiete
- Für reine Flüssigkeiten, ohne abrasive Bestandteile, die die Pumpenbaustoffe nicht angreifen (Feststoffanteil bis 0,2% max).
- Zur Wasserversorgung.
- Für Heizungsanlagen Klimaanlagen, Kühlkreisläufe.
- Für zivile Einrichtungen und für die Industrie.
- Für Feuerlöschanlagen. - Für Beregnung und Bewässerung.

Einsatzbedingungen
Mediumstemperatur von -10 °C bis +90 °C.
Umgebungstemperatur bis 40 °C.
Vakuummetrische Saughöhe bis 7 m.
Höchstzulässiger Pumpenenddruck 10 bar
Dauerbetrieb.

Motor
2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min).
NM, NMS: dreiphasig (Drehstrom)230/400 V ± 10% bis 3 kW;400/690 V ± 10% von 4 bis 75 kW.
Isolationsklasse F. Schutzart IP 54 (IP 55 für NMS).
Motor geeignet für den Betrieb mit Frequenzumrichter von1,1 kW.
Effizienzklasse IE3 für Drehstrommotoren ab 0,75 kW.
Ausführung nach EN 60034-1; EN 60034-30-1.

Sonderausführungen auf Anfrage
- Andere Spannungen. - Frequenz 60 Hz. - Schutzart IP 55. - Andere Gleitringdichtung.- Packungsdichtung (nur für Standardausführung NM).- Wechselstrommotor (NMM) bis1,5 kW. - Höhere oder niedrigere Mediums- oder Umgebungstemperaturen.- Motor geeignet für den Betrieb mit Frequenzumrichter bis 0,75 kW.

Werkstoffe

Teile-Benennung	NM, NMS	B-NM, B-NMS
Pumpengehäuse Laterne NM Druckdeckel NMS	Grauguß GJL 200 EN 1561	Bronze G-Cu Sn 10 EN 1982
Laterne NMS	Grauguß GJL 200 EN 1561
Laufrad	Grauguß GJL 200 EN 1561	Bronze G-Cu Sn 10 EN 1982
Laufrad	Messing P- Cu Zn 40 Pb 2 UNI 5705 Für NM, B-NM 32/12-16-20, NM, B-NM 40/20
Welle	Stahl 1.4305 bis 2,2 kW	Cr-Ni-Mo Stahl 1.4401 AISI 316
	Stahl 1.4104 von 3 kW bis 75 kW	Cr-Ni-Mo Stahl 1.4401 AISI 316
Gleitringdichtung	Kohle - Keramik - NBR
Gegenflansche	Stahl Fe 430B UNI 7070

Baugrösse NM32 - Kenndaten n ≈ 2900 1/min

B-NM	NM	P2		Q m³/h	6,6	7,5	8,4	9,6	10,8	12	13,2	15	16,8	18,9	21	24	27	30
B-NM	NM	kW	HP	I/min	110	125	140	160	180	200	220	250	280	315	350	400	450	500
B-NM 32/12F	NM 32/12FE	0,55	0,75	H(m)	12,5	12,5	12	11,5	11	10	9	7,5
B-NM 32/12D	NM 32/12DE	0,75	1		18	18	17,5	17	16,5	16	15,5	14
B-NM 32/12A/A	NM 32/12A/A	1,1	1,5		23	23	22,5	22	21,5	21	20,5	19
B-NM 32/12S/A	NM 32/12S/A	1,5	2		23,5	23,5	23	22,5	22	21,5	21	20,5	19	18,5	16,5	13
B-NM 32/16B/A	NM 32/16B/A	1,5	2		29,5	29,5	29	28,5	27,5	27	26	25*	22,5*
B-NM 32/16A/B	NM 32/16A/B	2,2	3		35,5	35,5	35	34,5	34	33,5	33	32*	30*
B-NM 32/20D/B	NM 32/20D/B	2,2	3		38	37,5	37	36	35	33,5	32
B-NM 32/20C/A	NM 32/20C/A	3	4		45	44,5	44	43,5	42,5	41	40	38	36
B-NM 32/20A/B	NM 32/20A/B	4	5,5		57,5	57	56	55,5	55	54,5	53,5	51,5	49

NM(S) Standardausführung.	P2 Motornennleistung.	* Maximale vakuummetrische Saughöhe 1-2 m.
B-NM(S) Bronze-Ausführung.	H Gesamtförderhöhe in m..	° Minimale Zulaufhöhe 1 m.
		Toleranzen nach ISO 9906, Anhang A.

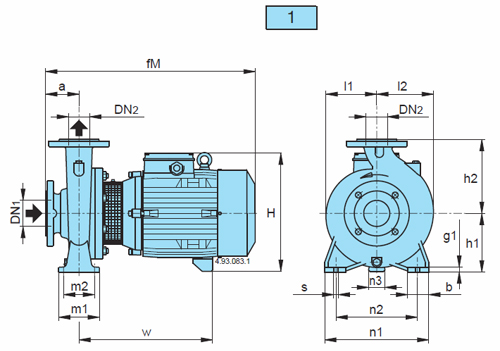

B-NM 32 Bronze-Norm-Kreiselpumpe Abmessungen

Bild	NM	mm																		kg
Bild	NM	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	n3	b	S	I1	I2	w	g1	kg
1	NM 32/12DE NM 32/12FE NM 32/12S/A NM 32/12A/A	50	32	80	405	112	140	240	100	70	190	140	37	50	14	93	97	245	12	24 24 27 26
	NM 32/16B/A NM 32/16A/B	50	32	80	410 450	132	160	260	100	70	240	190	47	50	14	120	120	250 290	12	34 39
	NM 32/20D/B NM 32/20C/A NM 32/20A/B	50	32	80	450 475 475	160	180	288 298 298	100	70	240	190	62 60 60	50	14	140	140	290 295 295	12	42 47 51

Bild	B-NM	mm																		kg
Bild	B-NM	DN1	DN2	a	f	h1	h2	h3	m1	m2	n1	n2	n3	b	s	I1	I2	w	g1	kg
1	B-NM 32/12D B-NM 32/12F B-NM 32/12A/A B-NM 32/12S/A	50	32	80	405	112	140	240	100	70	190	140	37	50	14	93	97	245	12	27 27 28 30
	B-NM 32/16B/A B-NM 32/16A/B	50	32	80	410 450	132	160	260	100	70	240	190	47	50	14	120	120	250 290	12	38,5 42
	B-NM 32/20D/B B-NM 32/20C/A B-NM 32/20A/B	50	32	80	450 475 475	160	180	288 298 298	100	70	240	190	45 60 60	50	14	140	140	290 295 295	12	47,5 56,5 58

Baugröße NM40 - Kenndaten n ≈ 2900 1/min

B-NM	NM	P2		Q m³/h	15	16,8	18,9	21	24	27	30	33	37,8	39	42	45	48
B-NM	NM	kW	HP	I/min	250	280	315	350	400	450	500	550	630	650	700	750	800
B-NM 40/12F/A	NM 40/12F/B	1,1	1,5	H(m)	14	13,5	13	12	11	9,5	8	6
B-NM 40/12C/A	NM 40/12C/B	1,5	2		17,5	17	16,5	16	15	13,5	12	10,5	7,5	6,5
B-NM 40/12A/B	NM 40/12A/C	2,2	3		22	22	21,5	21	20	19	18	16,5	14	13	11,5
B-NM 40/16C/B	NM 40/16C/C	2,2	3		23	22,5	22	21,5	20	18,5	16,5	14,5	11	10
B-NM 40/16B/A	NM 40/16B/B	3	4		29	28,8	28	27,5	26,5	25	23,5	21,5	18	17	14
B-NM 40/16A/B	NM 40/16A/C	4	5,5		37	36,5	36,5	36	35	33,5	32	30,5	27	26	23,5	20	17
B-NM 40/20D/B	NM 40/20D/C	4	5,5		39	38	37	35,5	33,5	30,5	27	22,5	14
B-NM 40/20C/B	NM 40/20C/C	4	5,5		41,5	40,5	39,5	38	36	33,5
B-NM 40/200B/A	NM 40/20B/A	5,5	7,5		50	49,5	48,5	47,5	45,5	43,5	41,5	37,5	30,5
B-NM40/200AR/A	NM40/20AR/A	5,5	7,5		55	54,5	54	53	51	49
B-NM 40/200A/A	NM 40/20A/A	7,5	10		57,5	57	56,5	55,5	54,5	52,5	50,5	48	42,5	40,5	35
B-NM 4025/C/C	NM 40/25C/C	9,2	12,5		61	61	60,5	59,5	58,5	56,5	53,5	49,5	41,5	40	33,5
B-NM 4025/B/C	NM 40/25B/C	11	15		69,5	69,5	69	68,5	67	65,5	63,5	60,5	53,5	51	45
B-NM 4025/A/C	NM 40/25A/C	15	20		90	90	89,5	89	88,5	87	85	83	77,5	76	70,5

NM(S) Standardausführung.	P2 Motornennleistung.	* Maximale vakuummetrische Saughöhe 1-2 m.
B-NM(S) Bronze-Ausführung.	H Gesamtförderhöhe in m..	° Minimale Zulaufhöhe 1 m.
		Toleranzen nach ISO 9906, Anhang A.

B-NM 40 Bronze-Norm-Kreiselpumpe Abmessungen

Bild	NM	mm																		kg
Bild	NM	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	n3	b	S	I1	I2	w	g1	kg
1	NM 40/12F/B NM 40/12C/B NM 40/12A/C	65	40	80	410 410 450	112	140	240	100	70	210	160	37	50	14	100	113	250 250 290	12	27 29 32
	NM 40/16C/C NM 40/16B/B NM 40/16A/C	65	40	80	450 475 475	132	160	260 270 270	100	70	240	190	47 45 45	50	14	119	119	290 295 295	12	39 46 48
	NM 40/20D/C NM 40/20C/C NM 40/20B/A NM 40/20AR/A NM 40/20A/A	65	40	100	495 495 580 580 580	160	180	298 298 320 320 320	100	70	265	212	60 60 49 49 49	50	14	140	140	295 295 375 375 375	12	53 54 67 67 73
	NM 40/25C/C NM 40/25B/C NM 40/25A/C	65	40	100	640 690 715	180	225	365	125	95	320	250	50	65	14	175	175	400 460 460	15	108 117 139

Bild	B-NM	mm																										kg
Bild	B-NM	DN1	DN2	a	fM	h1	h2	H	h4	m1	m2	n1	n2	n3	n5	w1	b	b1	s	s1	I1	I2	w	m4	m5	g1	g2	kg
1	B-NM 40/12F/A B-NM 40/12C/A B-NM 40/12A/B	65	40	80	410 410 450	112	140	240		100	70	210	160	37			50		14		100	113	250 250 290			12		31 33 36
	B-NM 40/16C/B B-NM 40/16B/A B-NM 40/16A/B	65	40	80	450 475 475	132	160	260 270 270		100	70	240	190	47 45 45			50		14		119	119	290 295 295			12		43 50 53
	B-NM 40/20D/B B-NM 40/20C/B B-NM 40/200B/A B-NM40/200AR/A B-NM 40/200A/A	65	40	100	495 495 580 580 580	160	180	298 298 320 320 320		100	70	265	212	60 60 49 49 49			50		14		140	140	295 295 375 375 375			12		59,5 59,5 75 80,5
2	B-NM 4025/C/C B-NM 4025/B/C B-NM 4025/A/C	65	40	100	635 685 710	192	225	377	12	125	95	320	250	-	216	20	65	69	14	12	175	175	174	298	258	-	6	124 130 159,5

Baugröße NM50 - Kenndaten n ≈ 2900 1/min

B-NM	NM	P2		Q m³/h	24	27	30	33	37,8	42	48	54	60	66	69	72	75	78	81
B-NM	NM	kW	HP	l/min	400	450	500	550	630	700	800	900	1000	1100	1150	1200	1250	1300	1350
B-NM 50/12F/B	NM 50/12F/C	2,2	3	H(m)			15,5	15	14	13,5	12	10	8	6
B-NM 50/12D/A	NM 50/12D/B	3	4				20	19,5	18,5	18	16,5	14,5	13	10,5	9	8
B-NM 50/12A/B	NM 50/12A/C	4	5,5				24	24	23	22,5	21	19,5	17,5	15	14	12,5	11,5	10
B-NM 50/12S/B	NM 50/12S/C	4	5,5				26,5	26	25,5	24,5	23,5	22	20	18	16,5	15,5	14	13	11
B-NM 50/160B/B	NM 50/16B/B	5,5	7,5				31	30,5	29,5	28	26	24	21,5	19	17,5	15,5	13,5	11,5	9,5
B-NM 50/160A/B	NM 50/16A/B	7,5	10				38,5	38	37,5	36,5	34,5	32,5	30	27	25,5	24	22,5	20,5	19
B-NM 50/200B/C	NM 50/20B/C	9,2	12,5		48	47,5	47,5	47	45,5	44,5	42,5	40	37	33	30,5	28	25,5	23
B-NM 50/200A/C	NM 50/20A/C	11	15		55	55	54,5	54,5	53,5	52	50	48	45	41,5	39,5	37	35	32,5
B-NM 50/200S/C	NM 50/20S/C	15	20		60	60	59,5	59,5	58,5	57,5	55,5	53,5	50,5	47	45	43	40,5	37
B-NM 5025/C/C	NM 50/25C/C	11	15		55	54,5	54	53	51,5	49,5	46	41,5	35,5	28,5	24,5
B-NM 5025/B/C	NM 50/25B/C	15	20		69	68,5	68	67,5	66	64	61	57	52,5	46,5	43
B-NM 5025/A/C	NM 50/25A/C	18,5	25		80,5	80,5	80	79,5	78,5	77	74,5	71,5	67	61,5	58,5

NM(S) Standardausführung.	P2 Motornennleistung.	* Maximale vakuummetrische Saughöhe 1-2 m.
B-NM(S) Bronze-Ausführung.	H Gesamtförderhöhe in m..	° Minimale Zulaufhöhe 1 m.
		Toleranzen nach ISO 9906, Anhang A.

Bild	NM	mm																		kg
Bild	NM	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	n3	b	s	l1	l2	w	g1	kg
1	NM 50/12F/C NM 50/12D/B NM 50/12A/C-S/C	65	50	100	470 495 495	132	160	260 270 270	100	70	240	190	47 45 45	50	14	121	137	290 295 295	12	40 47 49-49
	NM 50/16A/B-B/B	65	50	100	525	160	180	320	100	70	265	212	49	50	14	127	141	320	14	70,5-64
	NM 50/20B/C NM 50/20A/C NM 50/20S/C	65	50	100	640 690 720	160	200	345	100	70	265	212	40	50	14	140	153	400 460 460	15	100 109 131
	NM 50/25C/C NM 50/25B/C NM 50/25A/C	65	50	100	695 720 720	180	225	365	125	95	320	250	50	65	14	175	175	465	15	122 145 151

B-NM 50 Bronze-Norm-Kreiselpumpe Abmessungen

Bild	B-NM	mm																										kg
Bild	B-NM	DN1	DN2	a	fM	h1	h2	H	h4	m1	m2	n1	n2	n3	n5	w1	b	b1	s	s1	I1	I2	w	m4	m5	g1	g2	kg
1	B-NM 50/12F/B B-NM 50/12D/A B-NM 50/12A/B-S/B	65	50	100	470 495 495	132	160	260 270 270	-	100	70	240	190	47 45 45	-	-	50	-	14	-	121	137	290 295 295	-	-	12	-	44 52 54,5-54,5
1*	B-NM 50/160A/B-B/B	65	50	100	580	160	180	320	-	100	70	265	212	49	-	-	50	-	14	-	127	141	375	-	-	14	-	80,5-74,5
2	B-NM 50/200B/C B-NM 50/200A/C B-NM 50/200S/C	65	50	100	695 745 769	192	200	377	32	100	70	265	212	-	216	20	50	69	14	12	140	153	234	298	258	-	6	123 132 154
2	B-NM 5025/C/C B-NM 5025/B/C B-NM 5025/A/C	65	50	100	685 710 710	192	225	377	12	125	95	320	250	-	216	20	65	69	14	12	175	175	174	298	258	-	6	135 156 161

Baugrösse NM65 - Kenndaten n ≈ 2900 1/min

B-NM -B-NMS	NM -NMS	P2		Q m³/h	37,8	42	48	54	60	66	75	84	96	108	120	132
B-NM -B-NMS	NM -NMS	kW	HP	I/min	630	700	800	900	1000	1100	1250	1400	1600	1800	2000	2200
B-NM 65/125E/A	NM 65/12E/C	4	5,5	H (m)	16,5	16,4	16,2	15,9	15,5	15,1	14,3	13,2	11,4	9,2
B-NM 65/125C/B	NM 65/12C/B	5,5	7,5		21,1	21	20,8	20,6	20,3	19,9	19,1	18,2	16,5	14,4	11,8
B-NM 65/125A/B	NM 65/12A/B	7,5	10		25,9	25,8	25,6	25,4	25,1	24,8	24,1	23,3	21,9	20	17,6
B-NM 65/160D/B	NM 65/16D/B	7,5	10				24,3	24,1	23,9	23,6	23,1	22,3	20,8	18,8	16,3
B-NM 65/160C/C	NM 65/16C/C	9,2	12,5				28,1	28	27,8	27,6	27,1	26,3	24,9	23,1	20,7	17,7
B-NM 65/160B/C	NM 65/16B/C	11	15				32,6	32,5	32,3	32	31,5	30,8	29,5	27,9	25,7	23
B-NM 65/160AR	NM 65/16AR	15	20				36,4	36,3	36,2	35,9	35,5	34,8	33,7	32,1	30	27,5
B-NM 65/160A/C	NM 65/16A/C	15	20				40,5	40,4	40,2	40	39,5	38,8	37,6	36,1	34,2	31,7
�B-NM 65/200C/B	NM 65/20C/B	15	20				44	43,5	43	42,5	41	39,5	37,5*	35*	31*	27*
B-NM 65/200B/B	NM 65/20B/B	18,5	25				50	49,5	49	48,5	47,5	46,5	44,5*	42*	39*	35*
B-NM 65/200A/A	NM 65/20A	22	30				56,5	56	55,5	55	54,5	53,5	51*	48,5*	45,5*	41,5*
B-NM 65/250C/B	NM 65/25C	22	30				64	63,5	63	61,5*	60*	57,5*	54,5*	50*
B-NMS 65/250B/A	NMS 65/250B	30	40				79,5	79	78,5	78*	77*	75*	72*	67*
B-NMS 65/250A	NMS 65/250A	37	50				90	89,5	89	88,5*	87,5*	86*	83,5*	78,5*

NM(S) Standardausführung.	P2 Motornennleistung.	* Maximale vakuummetrische Saughöhe 1-2 m.
B-NM(S) Bronze-Ausführung.	H Gesamtförderhöhe in m..	° Minimale Zulaufhöhe 1 m.
		Toleranzen nach ISO 9906, Anhang A.

Bild	NM	mm																										kg
Bild	NM	DN1	DN2	a	fM	h1	h2	H	h4	m1	m2	n1	n2	n3	n5	w1	b	b1	s	s1	I1	I2	w	m4	m5	g1	g2	kg
1	NM 65/12E/C NM 65/12A/B-C/B	80	65	100	500 530	160	180	298 320	-	125	95	280	212	60 49	-	-	65	-	14	-	134	156	300 325	-	-	15	-	51,9 70,7-64,7
	NM 65/16D/B NM 65/16C/C NM 65/16B/C NM 65/16A/C-AR	80	65	100	525 640 690 715	160	200	320 345 345 345	-	125	95	280	212	49 40 40 40	-	-	65	-	14	-	150	172	320 410 410 460	-	-	15	-	70,5 93 112 127
	NM 65/20C/B NM 65/20B/B	80	65	100	715	180	225	365	-	125	95	320	250	50	-	-	65	-	14	-	155	175	460	-	-	15	-	136 141
2	NM 65/20A	80	65	100	762	202	225	408	22	125	95	320	250	-	254	20	80	90	14	14	155	175	182	400	360	-	42*	185
2	NM 65/25C	80	65	100	762	202	250	408	2	160	120	360	280	-	254	20	80	90	18	14	175	190	182	400	360	-	42*	201

Bild	B-NM	mm																										kg
Bild	B-NM	DN1	DN2	a	fM	h1	h2	H	h4	m1	m2	n1	n2	n3	n5	w1	b	b1	s	s1	I1	I2	w	m4	m5	g1	g2	kg
1	B-NM 65/12E/A	80	65	100	500	160	180	298	-	125	95	280	212	60	-	-	65	-	14	-	134	156	300	-	-	15	-	57,3
1*	B-NM 65/125A/B-C/B	80	65	100	585	160	180	320	-	125	95	280	212	49	-	-	65	-	14	-	134	156	380	-	-	15	-	80,5-74,5
1*	B-NM 65/160D/B B-NM 65/160C/C	80	65	100	575 660	160	200	320 345	-	125	95	280	212	49 40	-	-	65	-	14	-	150	172	375 430	-	-	15	-	83,5-79 106
2	B-NM 65/160B/C B-NM 65/160A/C-AR	80	65	100	745 770	192	200	377	32	125	95	280	212	-	216	20	65	69	14	12	150	172	234	298	258	-	6	133 156
	B-NM 65/200B/B-C/B B-NM 65/200A/A	80	65	100	775 825	192 202	225	377 408	12 22	125	95	320	250	-	216 254	20	65	69 90	14	12 14	155	175	239 245	298 400	258 360	-	6 42*	183-169,5 200
	B-NM 65/250C/B	80	65	100	825	202	250	408	2	160	120	360	280	-	254	20	80	90	18	14	175	190	245	400	360	-	42*	210

Bild	NMS	mm																													kg
Bild	NMS	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	A	n5	w1	b	AA	b1	s	K	s1	i1	i2	w	BB	m4	B	m5	HA	g2
2	NMS 65/250B/A	80	65	100	961	200	250	486	160	120	360	280	-	279	20	80	-	70	18	-	15	177	189	333	-	440	-	400	-	20	269
1	NMS 65/250A/A	80	65	100	1009	200	250	515	160	120	360	280	318	-	-	80	70	-	18	19	-	200	200	406	355	-	305	-	25	-	321

Baugrösse NM / NMS 80 - Kenndaten n ≈ 2900 1/min

B-NM - B-NMS	NM - NMS	P2		Q m³/h	75	84	96	108	120	132	150	168	180	192
B-NM - B-NMS	NM - NMS	kW	HP	I/min	1250	1400	1600	1800	2000	2200	2500	2800	3000	3200
B-NM 80/160E/B	NM 80/16E/B	7,5	10	H (m)	20	19,3	18,5	17,5*	16,5*	15,5*	13*
B-NM 80/160D/C	NM 80/16D/C	9,2	12,5		23	22,5	22	21*	19,5*	18*	15*
B-NM 80/160C/C	NM 80/16C/C	11	15		27,5	27	26,5	25,5*	24,5*	23*	20*	16*
B-NM 80/160B/C	NM 80/16B/C	15	20		34	33,5	33	32,5*	32*	31*	28*	23*	18*
B-NM 80/160A/C	NM 80/16A/C	18,5	25		38,5	38	37,5	37*	36,5*	36*	33*	29*	24*
B-NMS 80/200B/A	NM 80/20B	22	30		46,5	46	45,5	44,5	43,5*	42*	39*	35,5*	32*
B-NMS 80/200A/A	NM 80/200A	30	40		56	55,5	55	54	53*	52*	49,5*	46*	43*
B-NMS 80/250E/A	NM 80/25E	22	30		51	50	48,5	46,5	44,5*	42*	38*	33*	29*
B-NMS 80/250D/A	NM 80/250D/A	30	40		65	64	62,5	61	59*	56,5*	53*	49*	45,5*	41*
B-NMS 80/250C/A	NMS 80/250C/A	37	50		73,5	73	72	70,5	69*	67*	63*	59*	55,5*	51 ,5*
B-NMS 80/250B/A	NMS 80/250B/A	45	60		84	83,5	82,5	81,5	80*	78*	74,5*	70,5*	67*	63*
B-NMS 80/250A/A	NMS 80/250A/A	55	75		95	94,5	93,5	92,5	91,5*	90*	87,5*	84*	80,5*	76,5*

NM(S) Standardausführung.	P2 Motornennleistung.	* Maximale vakuummetrische Saughöhe 1-2 m.
B-NM(S) Bronze-Ausführung.	H Gesamtförderhöhe in m..	° Minimale Zulaufhöhe 1 m.
		Toleranzen nach ISO 9906, Anhang A.

Bild	NM	mm																										kg
Bild	NM	DN1	DN2	a	fM	h1	h2	H	h4	m1	m2	n1	n2	n3	n5	w1	b	b1	s	s1	I1	I2	w	m4	m5	g1	g2	kg
1	NM 80/16E/B NM 80/16D/C NM 80/16C/C NM 80/16B/C NM 80/16A/C	100	80	125	545 670 720 745 745	180	225	340 365 365 365 365	-	125	95	320	250	60 50 50 50 50	-	-	65	-	14	-	165	193	320 415 415 465 465	-	-	15	-	77,5 101 120 132 138
2	NM 80/20B	100	80	125	787	202	250	408	22	125	95	345	280	-	254	20	80	90	18	14	170	194	182	400	360	-	42*	194
2	NM 80/25E	100	80	125	787	202	280	408	2	160	120	400	315	-	254	20	80	90	18	14	191	210	182	400	360	-	42*	203

Bild	B-NM	mm																										kg
Bild	B-NM	DN1	DN2	a	fM	h1	h2	H	h4	m1	m2	n1	n2	n3	n5	w1	b	b1	s	s1	I1	I2	w	m4	m5	g1	g2	kg
1*	B-NM 80/160E/B B-NM 80/160D/C	100	80	125	605 685	180	225	340 365	-	125	95	320	250	60 50	-	-	65	-	14	-	165	193	375 430	-	-	15	-	94 114
2	B-NM 80/160C/C B-NM 80/160B/C B-NM 80/160A/C	100	80	125	775 800 800	192	225	377	12	125	95	340	250	-	216	20	65	69	14	12	165	193	239	298	258	-	6	140 166 172

*Ausführung ohne Kupplungsschutz

Bild	NMS	mm																													kg
Bild	NMS	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	A	n5	w1	b	AA	b1	s	K	s1	i1	i2	w	BB	m4	B	m5	HA	g2	kg
1	NMS 80/200A	100	80	125	986	180	250	466	125	95	345	280	279	-	-	65	65	-	14	19	-	170	194	394	328	-	279	-	20	-	256
2	NMS 80/250D	100	80	125	986	200	280	486	160	120	400	315	-	279	20	80	-	70	18	-	15	191	211	333	-	440	-	400	-	20	276
1	NMS 80/250C/A	100	80	125	1034	200	280	515	160	120	400	315	318	-	-	80	70	-	18	19	-	200	210	406	355	-	305	-	25	-	345
1�	NMS 80/250B/A	100	80	125	1129	225	280	563	298	258	410	315	356	-	-	-	80	-	18	19	-	225	225	445	361	-	311	-	34	-	437
2�	NMS 80/250A/A	100	80	125	1198	280	280	690	260	220	410	315	-	406	25	-	-	100	18	-	24	275	275	443	-	500	-	450	-	8	534

Bild	B-NMS	mm																													kg
Bild	B-NMS	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	A	n5	w1	b	AA	b1	s	K	s1	i1	i2	w	BB	m4	B	m5	HA	g2	kg
2	B-NMS 80/200B/A	100	80	125	936	180	250	387	125	95	345	280	-	254	20	65	-	60	14	-	15	175	194	331	-	350	-	310	-	5	-
1	B-NMS 80/200A/A	100	80	125	986	180	250	466	125	95	345	280	279	-	-	65	65	-	14	15	-	170	194	394	328	-	279	-	10	-	266
2	B-NMS 80/250E/A	100	80	125	936	200	280	407	160	120	400	315	-	254	20	80	-	60	18	-	15	191	210	331	-	394	-	354	-	6	-
2	B-NMS 80/250D/A	100	80	125	986	200	280	486	160	120	400	315	-	279	20	80	-	70	18	-	15	191	212	333	-	440	-	400	-	20	287
1	B-NMS 80/250C/A	100	80	125	1034	200	280	515	160	120	400	315	318	-	-	80	70	-	18	19	-	200	210	406	355	-	305	-	25	-	-
1�	B-NMS 80/250B/A	100	80	125	1129	225	280	563	298	258	410	315	356	-	-	-	80	-	18	19	-	225	225	445	361	-	311	-	34	-	-
2�	B-NMS 80/250A/A	100	80	125	1198	280	280	690	260	220	410	315	-	406	25	-	-	100	18	-	24	275	275	443	-	500	-	450	-	8	-

Baugrösse NM / NMS 100 - Kenndaten n ≈ 2900 1/min

B-NM - B-NMS	NM - NMS	P2		Q m³/h	108	120	132	150	168	180	192	210	240	270	300
B-NM - B-NMS	NM - NMS	kW	HP	I/min	1800	2000	2200	2500	2800	3000	3200	3500	4000	4500	5000
B-NMS 100/200E/A	NM 100/200E/B	18,5	25	H (m)	30	29,5	29	28	27	26*	25*	23*	19*
B-NMS 100/200D/A	NM 100/20D	22	30		36	35,5	35	34	33	32*	31*	29*	24,5*	19*
B-NMS 100/200C/A	NM 100/200C	30	40		45	44,5	44	43,5	42,5	41,5*	40,5*	39*	34,5*	29*	22°
B-NMS 100/200B/A	NMS 100/200B/A	37	50		54	53,5	53	52,5	51,5	50,5*	49,5*	48*	44*	38,5*	32°
B-NMS 100/200A/A	NMS 100/200A/A	45	60		61,5	61	60,5	60	59,5	58,5*	58*	56,5*	53*	48*	42°
B-NMS 100/250B/A	NMS 100/250B/A	55	75		73,5	73	72,5	71,5	70	68,5*	67*	65*	61*	55,5*	48,5°
B-NMS 100/250A/A	NMS 100/250A/A	75	100		91	90,5	90	89,5	88,5	88*	87*	85*	81*	75*	67°

NM(S) Standardausführung.	P2 Motornennleistung.	* Maximale vakuummetrische Saughöhe 1-2 m.
B-NM(S) Bronze-Ausführung.	H Gesamtförderhöhe in m..	° Minimale Zulaufhöhe 1 m.
		Toleranzen nach ISO 9906, Anhang A.

Abmessung und Gewicht

Bild	NM	mm																										kg
Bild	NM	DN1	DN2	a	fM	h1	h2	H	h4	m1	m2	n1	n2	n3	n5	w1	b	b1	s	s1	I1	I2	w	m4	m5	g1	g2	kg
2	NM 100/200E/B NM 100/20D	125	100	125	800 787	200 202	280	345 408	- 2	160	120	360	280	-	216 254	20 20	80	69 90	18	12 14	180	212	239 182	298 400	258 360	-	6 42*	179 195

° Version ohne Kupplungsschutz

Bild	NMS	mm																													kg
Bild	NMS	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	A	n5	w1	b	AA	b1	s	K	s1	i1	i2	w	BB	m4	B	m5	HA	g2	kg
2	NMS 100/200C	125	100	125	986	200	280	486	160	120	360	280	-	279	20	80	-	70	18	-	15	180	212	333	-	440	-	400	-	20	270
1	NMS 100/200B/A	125	100	125	1043	200	280	515	160	120	360	280	318	-	-	80	70	-	18	19	-	200	212	406	355	-	305	-	25	-	338
1°	NMS 100/200A/A	125	100	125	1129	225	280	563	298	258	410	315	356	-	-	-	80	-	18	19	-	225	225	445	361	-	311	-	34	-	426
2°	NMS 100/250B/A	125	100	125	1213	280	280	690	260	220	410	315	-	440	25	-	-	100	18	-	24	275	275	443	-	500	-	450	-	8	545
1°	NMS 100/250A/A	125	100	125	1286	280	280	713	260	220	410	315	457	-	-	-	100	-	18	24	-	275	275	516	479	-	368	-	40	-	648

° Version ohne Kupplungsschutz

Bild	B-NMS	mm																													kg
Bild	B-NMS	DN1	DN2	a	fM	h1	h2	H	m1	m2	n1	n2	A	n5	w1	b	AA	b1	s	K	s1	i1	i2	w	BB	m4	B	m5	HA	g2	kg
2	B-NMS 100/200E/A	125	100	125	882	200	280	387	160	120	360	280	-	216	20	80	-	69	18	-	12	180	212	322	-	298	-	258	-	6	250
2	B-NMS 100/200D/A	125	100	125	936	200	280	407	160	120	360	280	-	254	20	80	-	60	18	-	15	180	212	331	-	394	-	354	-	6	-
2	B-NMS 100/200C/A	125	100	125	1034	200	280	535	160	120	360	280	-	279	20	80	-	70	18	-	15	180	212	345	-	440	-	400	-	20	-
1	B-NMS 100/200B/A	125	100	125	1043	200	280	515	160	120	360	280	318	-	-	80	70	-	18	19	-	200	212	406	355	-	305	-	25	-	352
1°	B-NMS 100/200A/A	125	100	125	1129	225	280	563	298	258	410	315	356	-	-	-	80	-	18	19	-	225	225	445	361	-	311	-	34	-	-
2°	B-NMS 100/250B/A	125	100	125	1213	280	280	690	260	220	410	315	-	440	25	-	-	100	18	-	24	275	275	443	-	500	-	450	-	8	-
1°	B-NMS 100/250A/A	125	100	125	1286	280	280	713	260	220	410	315	457	-	-	-	100	-	18	24	-	275	275	516	479	-	368	-	40	-	-

° Version ohne Kupplungsschutz

Baureihe NM / NMS - Nennströme

P2		230V /	400V Y		IA/IN	P2		400V Y		IA/IN
P2			400V /	690V Y		P2		400V /	690V Y
kW	HP	INA	INA	INA		kW	HP	INA	INA
0,55	0,75	4	2,3		4,8	11	15	21,5	12,4	8,5
0,75	1	4	2,3		4,8	15	20	27,3	15,8	9,5
1,1	1,5	4,6	2,7		5,6	18,5	25	34	19,6	9,4
1,5	2	7,5	4,3		5,5	22	30	41	23,7	10,7
2,2	3	9,2	5,3		7,4	30	40	54	31,2	8,8
3	4	11,5	6,6		8,2	37	50	64	36,9	7,2
4	5,5		9,6	5,5	7,6	45	60	77	44,5	7,3
5,5	7,5		10,8	6,3	9,1	55	75	93	53,7	6,8
7,5	10		14,3	8,3	9,1	75	100	128	73,9	7
9,2	12,5		18,5	10,7	8,2

P2 Motornennleistung. IA/IN Anlaufstrom / Nennstrom

Flansche EN 1092-2

mm
				Löcher
DN	C	K	D	N°	Ø	g2
32	76	100	140	4	19	18
40	84	110	150	4	19	18
50	99	125	165	4	19	20
65	118	145	185	4	19	20
80	132	160	200	8	19	22
100	156	180	220	8	19	24
125	184	210	250	8	19	24

Jetzt Kontakt aufnehmen

Ihre Daten

Normkreiselpumpen in Blockbauweise mit Flanschen Baureihe NM, NMS

Spiralgehäusepumpe nach DIN EN 733

Oder rufen Sie uns direkt an, Wir stehen Ihnen mit unserer Expertise zur Seite

Werkstoffe

Baugrösse NM32 - Kenndaten n ≈ 2900 1/min

Baugröße NM40 - Kenndaten n ≈ 2900 1/min

Baugröße NM50 - Kenndaten n ≈ 2900 1/min

Baugrösse NM65 - Kenndaten n ≈ 2900 1/min

Baugrösse NM / NMS 80 - Kenndaten n ≈ 2900 1/min

Baugrösse NM / NMS 100 - Kenndaten n ≈ 2900 1/min

Abmessung und Gewicht

Baureihe NM / NMS - Nennströme

Flansche EN 1092-2

Jetzt Kontakt aufnehmen

Ihre Daten

Normkreiselpumpen in Blockbauweise mit Flanschen Baureihe NM, NMS

Spiralgehäusepumpe nach DIN EN 733

Interessiert an unseren hochwertigen Kreiselpumpen?

Oder rufen Sie uns direkt an, Wir stehen Ihnen mit unserer Expertise zur Seite

Werkstoffe

Baugrösse NM32 - Kenndaten n ≈ 2900 1/min

Baugröße NM40 - Kenndaten n ≈ 2900 1/min

Baugröße NM50 - Kenndaten n ≈ 2900 1/min

Baugrösse NM65 - Kenndaten n ≈ 2900 1/min

Baugrösse NM / NMS 80 - Kenndaten n ≈ 2900 1/min

Baugrösse NM / NMS 100 - Kenndaten n ≈ 2900 1/min

Abmessung und Gewicht

Baureihe NM / NMS - Nennströme

Flansche EN 1092-2
