Linn-Pumpen GmbH

Zahnrad-Fußpumpen Baureihe D

Ausführung
Selbstansaugende Zahnrad-Flanschpumpe, kompakte und solide Bauform mit Gußgehäuse. Saug- und Druckanschluss sind im Standard mit Rohrgewinde ausgestattet. Diese befinden sich gegenüberliegend seitlich am Pumpengehäuse. (Baureihe D5 ist alternativ mit SAE-Flansch erhältlich). Einbaulage beliebig.





Download PDF Datenblatt Download Zahnrad-Fußpumpen Baureihe D

Zahnradflanschpumpen Baureihe F

Einsatzgebiete
Zu den Einsatzgebieten der selbstansaugenden Zahnradpumpen gehören unter anderen Maschinenbau, Apparatebau, Motorenbau, Dosieranlagen, BHKW's und weitere Anwendungen. Sie werden Eingesetzt als Ölförderpumpe, Kühlmittelpumpe, Schmierstoffpumpe, Waschmitteldosierpumpen, Dosierpumpe, Prüfstandspumpe...

Fördermedien
Reine nicht-explosive Medien, welche die Pumpenwerkstoffe nicht angreifen, ohne abrasive Bestandteile Förderung von Flüssigkeiten, Emulsionen, Pasten und Ölen. Die Fördermedien müssen eine Mindestschmierung gewährleisten (Sonderausführung für wenig bis nicht-schmierende Medien erhältlich).

Einsatzbedingungen
Medientemperatur: 0°C bis +60°C (NBR) max. +200°C auf Anfrage
Umgebungstemperatur 0°C bis +40°C
keine schockartigen Temperaturschwankungen
Höchstzulässiger Pumpendruck bis 100 bar

Antrieb
z. B. Hydraulikmotor, Elektromotor Antriebe ohne axiale/radiale Kräfte auf die Antriebswelle

Zahnradflanschpumpen Drehrichtung Baureihe D

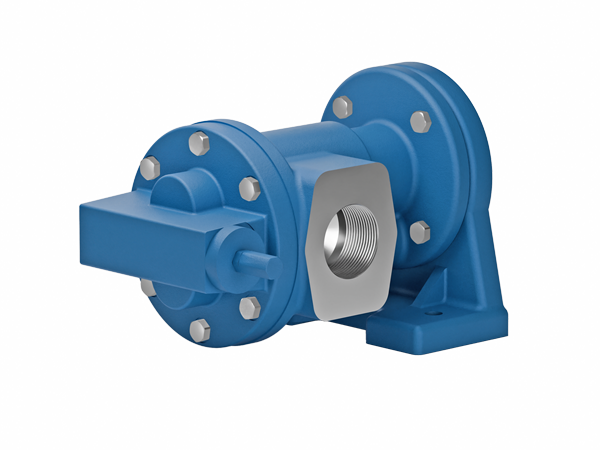

Baureihe DU mit Umlaufventil im Pumpendeckel

Die Pumpen der Baureihe D erhalten Sie optional auch als Baureihe DU mit Umlaufventil im Pumpendeckel

Schnittzeichnung einer Öl Förderpumpe

Zahnradpumpen mit Umlaufventil im Pumpendeckel

Zahnradflanschpumpen Schnittzeichnung Baureihe D

Werkstoffe

Teile-Benennung Werkstoffe Alternativ
Gehäuse & Deckel Grauguß - EN-GJL-250 - (GG25) Sphäroguss (GGG40)
Wellen Einsatzstahl
Zahnräder Einsatzstahl, vergütet & geschliffen
Lagerbuchsen Verbundlager
Dichtung Wellendichtring NBR FPM, PTFE, GLRD, Stopfbuchse u.a.
Pumpenträger Aluminium

D1-017 bis D110 - Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50 60 70 80 90 100
Förderleistung / Antriebsleistung (kW*)
D 1-017 0,12 l/min 0,17 0,14 0,10 0,09
kW* 0,002 0,004 0,006 0,008
D 1-06 0,43 l/min 0,60 0,55 0,50 0,40
kW* 0,007 0,014 0,021 0,029
D 15 0,85 l/min 1,15 1,10 1,05 1,00 0,90 0,80 0,60
kW* 0,014 0,027 0,041 0,055 0,080 0,11 0,14
D 17 1,2 l/min 1,60 1,55 1,50 1,40 1,30 1,10 0,90
kW* 0,019 0,038 0,057 0,076 0,11 0,15 0,19
D 110 1,8 l/min 2,30 2,25 2,20 2,10 2,00 1,80 1,60
kW* 0,027 0,055 0,082 0,11 0,16 0,22 0,27
Gültig bei einem Hydrauliköl mit 35 mm?/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

D1-017 bis F17

Zahnrad-Fußpumpe Amessungen D1-017 bis D17

Gewicht: 1,5 kg

D110

Zahnradflanschpumpe Amessungen D110

Gewicht: 1,5 kg

D210 bis D219 Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50 60 70 80 90 100
Förderleistung / Antriebsleistung (kW*)
D 210 2,3 l/min 3,00 2,95 2,90 2,80 2,70 2,60 2,40 2,20 2,00
kW* 0,036 0,072 0,11 0,14 0,21 0,29 0,36 0,43 0,50
D 214 3,2 l/min 4,50 4,45 4,40 4,30 4,20 4,10 3,90 3,70 3,50
kW* 0,054 0,11 0,16 0,21 0,32 0,43 0,54 0,64 0,75
D 219 4,3 l/min 6,00 5,95 5,90 5,85 5,80 5,70 5,50 5,30 5,10
kW* 0,072 0,15 0,22 0,29 0,44 0,58 0,73 0,87 1,02
Gültig bei einem Hydrauliköl mit 35 mm?/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

D 210 bis D 214

Zahnrad-Fußpumpe Amessungen D 210 bis D 214

Gewicht: 2,5 kg

D 219

Zahnradflanschpumpe Amessungen D219

Gewicht: 2,5 kg

D310 bis D333 Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50 60 70 80 90 100
Förderleistung / Antriebsleistung (kW*)
D 310 5,1 l/min 7,40 7,35 7,30 7,25 7,20 7,10 7,00 6,90 6,80 6,70 6,60 6,50
kW* 0,09 0,18 0,26 0,35 0,53 0,71 0,88 1,06 1,24 1,41 1,59 1,77
D 314 7,1 l/min 10,20 10,15 10,10 10,00 9,90 9,70 9,40 9,10 8,80 8,50 8,00 7,40
kW* 0,12 0,24 0,37 0,49 0,73 0,97 1,22 1,46 1,70 1,95 2,19 2,43
D 318 9,1 l/min 13,20 13,10 13,00 12,80 12,60 12,40 12,10 11,80 11,50 11,20 10,80 10,40
kW* 0,16 0,31 0,47 0,63 0,94 1,26 1,57 1,89 2,20 2,52 2,83 3,15
D 323 11,7 l/min 16,70 16,60 16,50 16,40 16,20 16,00 15,60 15,20 14,80 14,40 14,00 13,60
kW* 0,20 0,40 0,60 0,80 1,20 1,59 1,99 2,39 2,79 3,19 3,59 3,98
D 328 14,1 l/min 20,30 20,20 20,10 20,00 19,80 19,60 19,40 19,00 18,60 18,20 17,70 17,20
kW* 0,24 0,48 0,72 0,96 1,45 1,93 2,41 2,89 3,37 3,86 4,34 4,82
D 333 16,7 l/min 24,10 24,00 23,90 23,80 23,60 23,40 23,20 22,90 22,50 22,10 21,60 21,10
kW* 0,28 0,57 0,85 1,14 1,70 2,27 2,84 3,41 3,97 4,54 5,11 5,68
Gültig bei einem Hydrauliköl mit 35 mm?/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

D310 bis D323

Zahnrad-Fußpumpe Amessungen F310 bis F328

Gewicht: 4,3 kg

D328 bis D333

Zahnradflanschpumpe Amessungen D328 bis D333

Gewicht: 4,5 kg

D422 bis D438 Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50
Förderleistung / Antriebsleistung (kW*)
D 422 21,2 l/min 30,50 30,30 30,10 29,80 29,40 29,00 28,50
kW* 0,35 0,69 1,04 1,38 2,08 2,77 3,46
D 426 25 l/min 36,20 36,00 35,80 35,50 35,10 34,70 34,20
kW* 0,42 0,83 1,25 1,66 2,49 3,32 4,15
D 430 28,9 l/min 41,60 41,40 41,20 40,90 40,50 40,10 39,60
kW* 0,48 0,97 1,45 1,94 2,91 3,87 4,84
D 434 32,8 l/min 47,30 47,10 46,90 46,60 46,20 45,80 45,30
kW* 0,55 1,11 1,66 2,21 3,32 4,43 5,53
D 438 36,7 l/min 53,00 52,80 52,60 52,30 51,90 51,50 51,00
kW* 0,62 1,25 1,87 2,49 3,74 4,98 6,23
Gültig bei einem Hydrauliköl mit 35 mm?/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

D422 bis D438

Zahnrad-Fußpumpe Amessungen D422 bis D438

Gewicht: 9,5 kg

D545 bis D590 Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50
Förderleistung / Antriebsleistung (kW*)
D 545 43,4 l/min 62,70 62,50 62,30 61,80 61,30 60,80 60,30
kW* 0,74 1,49 2,23 2,97 4,46 5,95 7,43
D 556 54 l/min 78,10 77,90 77,70 77,20 76,70 76,20 75,70
kW* 0,90 1,80 2,70 3,60 5,40 7,20 9,00
D 570 67,5 l/min 97,70 97,50 97,20 96,70 96,20 95,70 95,20
kW* 1,14 2,28 3,42 4,57 6,85 9,13 11,40
D 590 86,8 l/min 124,00 123,80 123,60 123,10 122,60 122,10 121,60
kW* 1,49 2,97 4,46 5,95 8,92 11,90 14,90
Gültig bei einem Hydrauliköl mit 35 mm?/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

D545 bis D556

Zahnrad-Fußpumpe Amessungen D545 bis D556

Gewicht: 11 kg

D545 bis D556 - SAE-Flansch -

Zahnrad-Fußpumpe Amessungen D545 bis D556 - SAE-Flansch -

Gewicht: 11 kg

D70 bis D590

Zahnrad-Fußpumpe Amessungen D570 bis D590

Gewicht: 13 kg

D570 bis D590 - SAE-Flansch -

Zahnrad-Fußpumpe Amessungen D570 bis D590 - SAE-Flansch -

Gewicht: 13 kg

Änderungen vorbehalten!
Die Firma Linn-Pumpen GmbH übernimmt keine Haftung für Folgeschäden, welche aus evtl. fehlerhaften Informationen resultieren.
