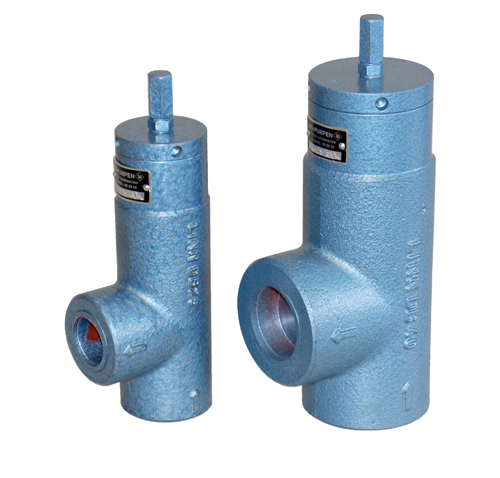

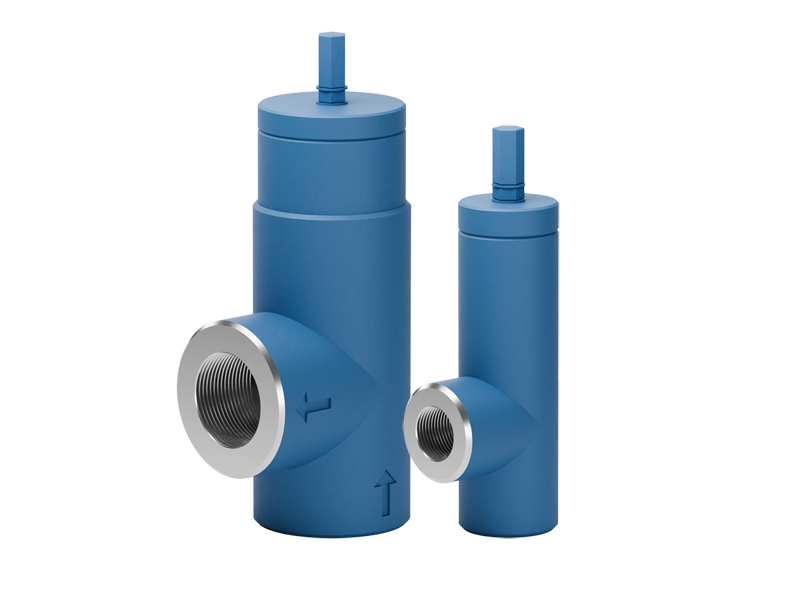

Druckbegrenzungsventil Baureihe DB13 bis DB40

(direkt- oder indirektgesteuert)
Die Ventile sind Direktgesteuerte Sitzventile, bei überschreitung des eingestellten Drucks öffnet es und führt das Medium über eine Bypass Leitung (Leck-Leitung) zurück in den Tank.

Installation
Die Ventile der Baureihe DB sind aufrecht zu montieren. Die Installation des Ventils erfolgt druckseitig in einer Bypass Leitung. Die Rückleitung am Ausgang des Ventils ist drucklos in den Tank zurückzuführen.

Medien: Öle bis zu einer Vikosität von 350 mm²/sec





Download PDF Datenblatt Download Druckbegrenzungsventil Baureihe DB Druckbegrenzungsventile Baureihe DB

Werkstoffe

Teile-Benennung Werkstoffe
Gehäuse Grauguß - EN-GJL-250 - (GG25)
Kolben Einsatzstahl, vergütet & geschliffen
Dichtung NBR max. 60 °C ( alternativ FPM max. 180 °C)

Schaltschema

Schnittzeichnung einer Öl Förderpumpe

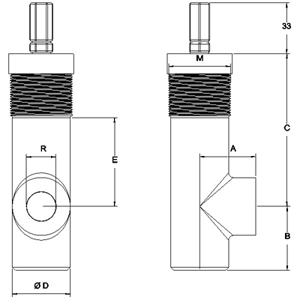

Abmessungen und Gewichte

Abmessungen Druckbegrenzungsventile Baureihe DB
 Größe
Size
 R"
Thread
 Druckbereich von - bis (bar)*
Range of pressure (bar)
from - to
 Durchfluß l/min bei p*
Flow (l/min)
under pressure of
 Maße
Dimensions
 2
 50
 120
 A
 B
 C
 D
 E
 M (**)
DB 13
½"
0-10
10-35
35-120
-
25
50
80
36,25
41
99
37,5
59
M40 x 1,5
DB 20
¾"
0-10
10-35
35-120
-
33
70
100
45
50
99,5
45
-
-
DB 25
1"
0-5
5-25
25-60
50-100
45
100
150
53,5
55,5
114,5
55
74,5
M52 x 1,5
DB 40
1½"
0-5
5-10
10-60
40-100
60
170
250
67
69
133
75
86
M70 x 2

(*) ± 3% | M(**) Sonderausführung nur auf Anfrage

Bei Ausführung mit Handrad bitte Artikelbezeichnung "H" hinzufügen z.B. Typ: DBH/13 bzw. Typ DBGH/13.
