Linn-Pumpen GmbH

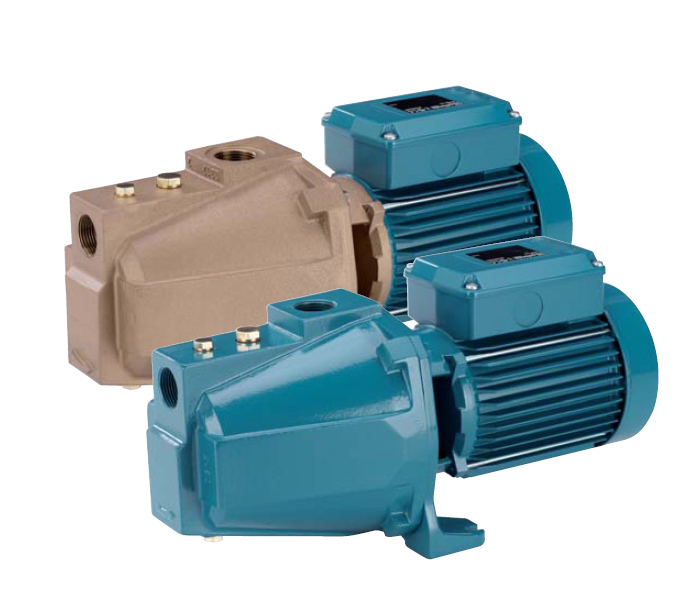

Baureihe NG Selbstansaugende Jetpumpen

Selbstansaugende Jetpumpen mit eingebautem Ejektor in Blockbauweise.
NG: Ausführung mit Pumpengehäuse und Laterne aus Grauguß.
B-NG: Ausführung mit Pumpengehäuse und Laterne aus Bronze (Die Pumpen werden komplett lackiert).

Download PDF Datenblatt
Selbstansaugende Jetpumpen

Einsatzgebiete

Zur Wasserversorgung mit Grundwasser. Zur Druckerhöhung des Wassernetzes (DIN 1988 und örtliche Vorschriften beachten).
Für reine Flüssigkeiten oder leichtverschmutztes Oberflächenwasser.
Zur Gartenberegnung. Zum Reinigen mit Wasserstrahl.

Einsatzbedingungen

  • Mediumstemperatur bis 40° C
  • Umgebungstemperatur bis 40°"C
  • Höchstzulässiger Pumpenenddruck 10 bar
  • Dauerbetrieb

Motor

2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min).
NG: dreiphasig (Drehstrom) 230/400 V ± 10%.
NGM: einphasig (Wechselstrom) 230 V ± 10% mit Thermoschalter.
Isolationsklasse F.
Schutzart IP 54.
Effizienzklasse IE3 für Drehstrommotoren von 0,75 kW.
Ausführung nach EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Sonderausführungen auf Anfrage

  • Andere Spannungen
  • Frequenz 60 Hz
  • Schutzart IP 55
  • Andere Gleitringdichtung

Werkstoffe

Teile-Benennung NG B-NG
Pumpengehäuse
Druckdeckel mit Laterne
Leitradwand
Grauguß GJL 200 EN 1561 Bronze G-Cu Sn 10 EN 1982
Laufrad Messing P- Cu Zn 40 Pb 2 UNI 5705
Welle Chrom-Stahl 1.4104 EN 10088 (AISI 430) für NG 3-4
Cr-Ni Stahl 1.4305 EN 10088 AISI 303) für NG 5-6-7-32
Cr-Ni-Mo Stahl 1.4401 EN 10088 (AISI 316)
Ejektor Gehäuse NG 32 Grauguß GJL 200 EN 1561
Leitrad PPO-GF20 (Noryl)
Treibdüse PPO-GF20 (Noryl) - (Messing P- Cu Zn 40 Pb 2 UNI 5705)
Gleitringdichtung Kohle - Keramik - NBR

Kenndaten n ≈ 2900 1/min

3-phasig 230V 400V P2 Q
m³/h
0,25 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 8 9 9,5
A A kW HP l/min 4,1 8,3 16,6 25 33,3 41,6 50 58,3 66,6 75 83,3 91,6 100 108 116 133 150 158
(B-)NG 3/A 3 1,7 0,55 0,75 H(M) 49 45,5 40 36 32 28 24
(B-)NG 4/B 3,7 2,2 0,75 1 41 39 36 33 31 29 26 24 21
NG 32/A 4,7 2,7 1,1 1,5 49 46 43,5 41 39 38 36 34 33 31
(B-)NG 5/16/A 4,7 2,7 1,1 1,5 59 54 50 46 43 40 37 34,5 32
(B-)NG 5/18/A 4,7 2,7 1,1 1,5 48,5 46 43,5 41,5 39,5 38 35,5 34 32 30,5 29 28
(B-)NG 5/22/A 4,7 2,7 1,1 1,5 35,5 34,5 33 31,5 30,5 29,5 28 27 26 25 23,5 23 21,5 20,5 18,5 16,5 15,5
(B-)NG 6/18/A 7,5 4,3 1,5 2 64,5 62 59 56 54 51 48,5 46 43,5 41,5 39 36,5
(B-)NG 6/22/A 7,5 4,3 1,5 2 51,5 50 48,5 47 46 44,5 43 41,5 40 39 37,5 36,5 35 33,5 31 28,5 27
(B-)NG 7/16/B 9,15 5,3 2,2 3 89 83 77 72 67 62 58 54
(B-)NG 7/18/B 9,15 5,3 2,2 3 74,5 71,5 68,5 65,5 63 60 57,5 55 53 51 49 47 45
(B-)NG 7/22/B 9,15 5,3 2,2 3 59 57,5 56,5 55 54 52,5 51 50 48,5 47 45,5 44 42,5 41,5 38 35 34
P1 Max. Leistungsaufnahme. B-NG, B-NGM = Bronze-Ausführung. H Gesamtförderhöhe in m.
P2 Motornennleistung. Toleranzen nach ISO 9906, Anhang A.


1-phasig 230V P1 P2 Q
m³/h
0,25 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 8 9 9,5
A kW kW HP l/min 4,1 8,3 16,6 25 33,3 41,6 50 58,3 66,6 75 83,3 91,6 100 108 116 133 150 158
(B-)NGM 3/A 4,5 0,9 0,55 0,75 H(M) 49 45,5 40 36 32 28 24
(B-)NGM 4/A 5,7 1 0,75 1 41 39 36 33 31 29 26 24 21
NGM 32E 7,4 1,47 1,1 1,5 49 46 43,5 41 39 38 36 34 33 31
(B-)NGM 5/16E 7,4 1,64 1,1 1,5 59 54 50 46 43 40 37 34,5 32
(B-)NGM 5/18E 7,4 1,68 1,1 1,5 48,5 46 43,5 41,5 39,5 38 35,5 34 32 30,5 29 28
(B-)NGM S/22E 7,4 1,55 1,1 1,5 35,5 34,5 33 31,5 30,5 29,5 28 27 26 25 23,5 23 21,5 20,5 18,5 16,5 15,5
(B-)NGM 6/18E 9,2 2 1,5 2 59 57 54 51 48 45 43 40 37,5 35 33 30
(B-)NGM 6/22E 9,2 2 1,5 2 47 45 43,5 42 41 40 38 37 36 35 33 32 31 30 27 24 23
P1 Max. Leistungsaufnahme. B-NG, B-NGM = Bronze-Ausführung. H Gesamtförderhöhe in m.
P2 Motornennleistung. Toleranzen nach ISO 9906, Anhang A.

Abmessung und Gewicht

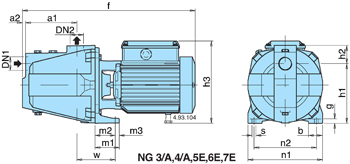

NG Selbstansaugende Jetpumpe Abmessungen

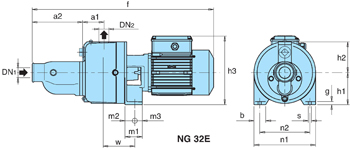

Selbstansaugende Jetpumpe mit Ejektor NG3
TYP DN1 DN2 mm     kg
ISO228 a1 a2 f h1 h2 h3 m1 m2 m3 n1 n2 b s w g
NG 3/A G 1 G 1 127 8 430 150 43 207 60 52 8 185 155 35 9,5 100 11 18,4
NG 4/A G 1 G 1 127 8 430 150 43 207 60 52 8 185 155 35 9,5 100 11 19,2
NG 5E G 1½ G 1 160 10 560 165 57 197 60 50 10 215 175 40 11,5 115 11 29,2
NG 6E G 1½ G 1 160 10 560 165 57 197 60 50 10 215 175 40 11,5 115 11 30,8
NG 7E G 1½ G 1 160 10 560 165 57 197 60 50 10 215 175 40 11,5 115 11 31,3
NG 32E G 1½ G 1 75 175 557 112 108 222 60 34 26 215 175 40 11 106 10 38

NG Selbstansaugende Bronze-Jetpumpe Abmessungen
TYP DN1 DN2 mm     kg
ISO228 a1 a2 f h1 h2 h3 m1 m2 m3 n1 n2 b s w g
B-NG 3/A G1 G 1 127 8 430 150 43 207 60 52 8 185 155 35 9,5 100 11 20,8
B-NG 4/A G1 G 1 127 8 430 150 43 207 60 52 8 185 155 35 9,5 100 11 21,5
B-NG 5E G 1½ G 1 160 10 560 165 57 197 60 50 10 215 175 40 11,5 115 11 31,6
B-NG 6E G 1½ G 1 160 10 560 165 57 197 60 50 10 215 175 40 11,5 115 11 32,9
B-NG 7E G 1½ G 1 160 10 560 165 57 197 60 50 10 215 175 40 11,5 115 11 33,4
