Elektro-Zahnradpumpen für den Behältereinbau Baureihe FAM

Ausführung
Selbstansaugende Elektro-Zahnradpumpe für den Behältereinbau. Der Pumpenkopf wird in den Behälter eingelassen, Saug- und Druckanschluss befinden sich gegenüberliegend seitlich am Pumpengehäuse. Der Motor befindet sich ausserhalb des Behälters. Die Zahnradpumpe ist im Standard mit Rohrgewinde ausgestattet.

Download PDF Datenblatt Elektrozahnradpumpe für den Behältereinbau Baureihe FAM

Elektrozahnradpumpen Eintauchpumpe Baureihe FAM

Einsatzgebiete
Die Behälterpumpe wird u.a. eingesetzt in: Hydraulikstationen, Kühlmittelbehältern, Schmiermitteltanks, Hydraulikaggregaten, Heizanlagen, Öltanks, Dosierstationen, Abfüllanlagen, Reinigungsanlagen und vielen weiteren

Fördermedien
Reine nicht-explosive Medien, welche die Pumpenwerkstoffe nicht angreifen, ohne abrasive Bestandteile Förderung von Flüssigkeiten, Emulsionen, Pasten und Ölen. Die Fördermedien müssen eine Mindestschmierung gewährleisten (Sonderausführung für wenig bis nicht-schmierende Medien erhältlich).

Einsatzbedingungen
Medientemperatur: 0°C bis +60°C (NBR) max. +200°C auf Anfrage
Umgebungstemperatur 0°C bis +40°C
keine schockartigen Temperaturschwankungen
Höchstzulässiger Pumpendruck bis 100 bar

Antrieb
Standard: Drehstrom-Asynchronmotor
Betriebsart: Dauerbetrieb S1
Thermische Klasse 155, Schutzart IP 55
Optional: Einphasen-Wechselstrommotoren
Gleichstrommotoren

Elektrozahnradpumpen Drehrichtung Baureihe FAM

Baureihe FAMU mit Umlaufventil im Pumpendeckel

Die Pumpen der Baureihe FAM erhalten Sie optional auch als Baureihe FAMU mit Umlaufventil im Pumpendeckel

Zahnradpumpen mit Umlaufventil im Pumpendeckel

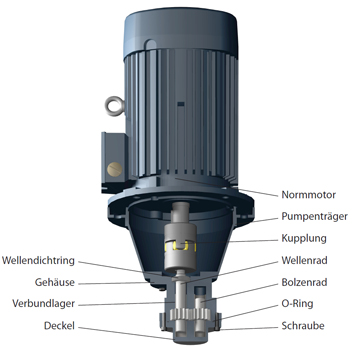

Schnittzeichnung Elektro-Zahnradpumpe Baureihe FAM (Eintauchpumpe)

Werkstoffe

Benennung	Werkstoffe	Alternativ
Gehäuse Deckel	Grauguß EN-GJL-250 - (GG25)	Sphäroguss (GGG40)
Wellen	Einsatzstahl
Zahnräder	Einsatzstahl, vergütet & geschliffen
Lagerbuchsen	Verbundlager
Dichtung	Wellendichtring NBR	FPM, PTFE, GLRD, Stopfbuchse u.a.

FAM1-017 bis FAM110 - Kenndaten n ≈ 1450 1/min

Typ	cm³/U	Motor- Leistung kW	Druck max.	Druck (bar)
				5	10	15	20	30	40	50
				Förderleistung (l/min)
FAM 1-017	0,12	0,25	10	0,17	0,14	-	-	-	-	-
FAM 1-06	0,43	0,25	10	0,6	0,55	-	-	-	-	-
FAM 15	0,85	0,25	50	1,15	1,1	1,05	1,0	0,9	0,8	0,6
FAM 17	1,2	0,25	50	1,6	1,55	1,5	1,4	1,3	1,1	0,9
FAM 110	1,8	0,25	40	2,3	2,25	2,2	2,1	2,0	1,8	1,6
FAM 110	1,8	0,37	50	2,3	2,25	2,2	2,1	2,0	1,8	1,6

Gültig bei einem Hydrauliköl mit 35 mm²/s bei 50 °C	Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3%

Abmessungen Elektro-Zahnradpumpen FAM1..

Abmessung und Gewicht

Typ	DN	Motor	Abmessungen									Gewicht kg
			B	øC	K	F	øG	H	M	N	O
FAM 1-017	G ¼"	0,25	176	124	9	90	110	13	9	160	130	8,9
FAM 1-06	G ¼"
FAM 15	G ¼"
FAM 17	G ¼"	0,37	176	124	9	90	110	13	9	160	130	9,9
FAM 110	G 3/8"

FAM210 bis FAM219 - Kenndaten n ≈ 1450 1/min

Typ	cm³/U	Motor- Leistung kW	Druck max.	Druck (bar)
				5	10	15	20	30	40	50	60	70
				Förderleistung (l/min)
FAM 210	2,3	0,25	30	3,0	2,95	2,9	2,8	2,7	2,6	2,4	2,2	2,0
		0,37	40
		0,55	70
FAM 214	3,2	0,25	20	4,5	4,45	4,4	4,3	4,2	4,1	3,9	3,7	3,5
		0,37	30
		0,55	40
		0,75	60
		1,1	70
FAM 219	4,3	0,25	15	6	5,95	5,9	5,85	5,8	5,7	5,5	5,3	5,1
		0,37	20
		0,55	30
		0,75	40
		1,1	60
		1,5	70

Gültig bei einem Hydrauliköl mit 35 mm²/s bei 50 °C	Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3%

Abmessungen Elektro-Zahnradpumpen FAM2..

Abmessung und Gewicht

Typ	DN	Motor	Abmessungen									Gewicht kg
Typ	DN	Motor	B	øC	K	F	øG	H	M	N	O	Gewicht kg
FAM 210 FAM 214	G 3/8"	0,25	176	124	9	90	110	13	9	160	130	9,8
		0,37	176	124	9	90	110	13	9	160	130	10,8
		0,55	209	139	10	124	145	16	11	200	165	14,2
		0,75	209	139	10	124	145	16	11	200	165	15,3
		1,1	226	157	10	124	145	16	11	200	165	19,1

Typ	DN	Motor	Abmessungen									Gewicht kg
Typ	DN	Motor	B	øC	K	F	øG	H	M	N	O	Gewicht kg
FAM 219	G ½"	0,25	176	124	9	90	110	13	9	160	130	9,8
		0,37	176	124	9	90	110	13	9	160	130	10,8
		0,55	209	139	10	124	145	16	11	200	165	14,2
		0,75	209	139	10	124	145	16	11	200	165	15,3
		1,1	226	157	10	124	145	16	11	200	165	19,1
		1,5	248	157	10	124	145	16	11	200	165	21,6

FAM310 bis FAM333 - Kenndaten n ≈ 1450 1/min

Typ	cm³/U	Motor- Leistung kW	Druck max.	Druck (bar)
				5	50	60	70	80	90	100
				Förderleistung (l/min)
FAM 310	5,10	0,25	10	7,4	7,0	6,9	6,8	6,7	6,6	6,5
		0,37	15
		0,55	25
		0,75	35
		1,1	50
		1,5	75
		2,2	100
FAM 314	7,10	0,25	8	10,2	9,4	9,1	8,8	8,5	8,0	7,4
		0,37	10
		0,55	15
		0,75	25
		1,1	35
		1,5	50
		2,2	80
		3	100
FAM 318	9,10	0,25	5	13,2	12,1	11,8	11,5	11,2	10,8	10,4
		0,37	8
		0,55	12
		0,75	20
		1,1	30
		1,5	40
		2,2	60
		3	80
		4	100
FAM 323	11,70	0,25	4	16,7	15,6	15,2	14,8	14,4	14,0	13,6
		0,37	6
		0,55	10
		0,75	15
		1,1	25
		1,5	33
		2,2	45
		3	65
		4	90
		5,5	100
FAM 328	14,10	0,37	5	20,3	19,4	19,0	18,6	18,2	17,7	17,2
		0,55	8
		0,75	12
		1,1	18
		1,5	25
		2,2	35
		3	50
		4	70
		5,5	100
FAM 333	16,70	0,37	4	24,1	23,2	22,9	22,5	22,1	21,6	21,1
		0,55	6
		0,75	10
		1,1	15
		1,5	20
		2,2	30
		3	40
		4	55
		5,5	80
		7,5	100

Gültig bei einem Hydrauliköl mit 35 mm²/s bei 50 °C	Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3%

Zahnradpumpe für den Behältereinbau Baureihe FAM 310 - 323 Abmessungen

Abmessung und Gewicht

Typ	Motor	Abmessungen									Gewicht kg
Typ	Motor	B	øC	K	F	øG	H	M	N	O	Gewicht kg
FAM 310 FAM 314 FAM 318 FAM 323	0,25	176	124	9	90	110	13	M8	160	130	11,8
	0,37	176	124	9	90	110	13	M8	160	130	12,8
	0,55	209	139	10	110	145	16	M10	200	165	16,2
	0,75	209	139	10	110	145	16	M10	200	165	17,3
	1,1	226	157	10	110	145	16	M10	200	165	21,1
	1,5	248	157	10	110	145	16	M10	200	165	23,6
	2,2	272	177	11	124	190	18	M12	250	215	29,1
	3	299	196	11	124	190	18	M12	250	215	35,6
	4	333	196	11	124	190	18	M12	250	215	42,6
	5,5	379	217	12	144	234	20	M12	300	265	55,6

Zahnradpumpe für den Behältereinbau Baureihe FAM 328 - 333 Abmessungen

Abmessung und Gewicht

Typ	Motor	Abmessungen									Gewicht kg
Typ	Motor	B	øC	K	F	øG	H	M	N	O	Gewicht kg
FAM 328 FAM 333	0,37	176	124	9	90	110	13	M8	160	130	12,9
	0,55	209	139	10	110	145	16	M10	200	165	16,3
	0,75	209	139	10	110	145	16	M10	200	165	17,4
	1,1	226	157	10	110	145	16	M10	200	165	21,2
	1,5	248	157	10	110	145	16	M10	200	165	23,7
	2,2	272	177	11	124	190	18	M12	250	215	29,2
	3	299	196	11	124	190	18	M12	250	215	35,7
	4	333	196	11	124	190	18	M12	250	215	42,7
	5,5	379	217	12	144	234	20	M12	300	265	55,7
	7,5	401	258	12	144	234	20	M12	300	265	74,7

FAM422 bis FAM438 - Kenndaten n ≈ 1450 1/min

Typ	cm³/U	Motor- Leistung kW	Druck max.	Druck (bar)
				5	10	15	20	30	40	50
				Förderleistung (l/min)
FAM 422	21,20	0,55	5	30,50	30,30	30,10	29,80	29,40	29,00	28,50
		0,75	8
		1,1	12
		1,5	15
		2,2	25
		3	32
		4	45
		5,5	50
FAM 426	25,00	0,55	4	36,20	36,00	35,80	35,50	35,10	34,70	34,20
		0,75	6
		1,1	10
		1,5	13
		2,2	20
		3	28
		4	37
		5,5	50
FAM 430	28,90	0,55	3	41,60	41,40	41,20	40,90	40,50	40,10	39,60
		0,75	5
		1,1	9
		1,5	12
		2,2	18
		3	24
		4	32
		5,5	45
		7,5	50
FAM 434	32,80	0,55	2	47,30	47,10	46,90	46,60	46,20	45,80	45,30
		0,75	4
		1,1	7
		1,5	10
		2,2	15
		3	21
		4	28
		5,5	38
		7,5	50
FAM 438	36,70	0,55	2	53,00	52,80	52,60	52,30	51,90	51,50	51,00
		0,75	4
		1,1	7
		1,5	8
		2,2	14
		3	19
		4	25
		5,5	35
		7,5	50

Gültig bei einem Hydrauliköl mit 35 mm²/s bei 50 °C	Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3%

Zahnradpumpe für den Behältereinbau Baureihe FAM 4.. Abmessungen

Abmessung und Gewicht

Typ	Motor	Abmessungen									Gewicht kg
Typ	Motor	B	øC	K	F	øG	H	M	N	O	Gewicht kg
FAM 422 FAM 426 FAM 430 FAM 434 FAM 438	0,55	209	139	10	110	145	16	11	200	165	21,2
	0,75	209	139	10	110	145	16	11	200	165	22,3
	1,1	226	157	10	110	145	16	11	200	165	26,1
	1,5	248	157	10	110	145	16	11	200	165	28,6
	2,2	272	177	11	124	190	18	14	250	215	34,4
	3	299	196	11	124	190	18	14	250	215	40,9
	4	333	196	11	124	190	18	14	250	215	47,9
	5,5	379	217	12	144	234	20	14	300	265	61,2
	7,5	401	258	12	144	234	20	14	300	265	80,2

FAM545 bis FAM590 - Kenndaten n ≈ 1450 1/min

Typ	cm³/U	Motor- Leistung kW	Druck max.	Druck (bar)
				5	10	15	20	30	40	50
				Förderleistung (l/min)
FAM 545	43,40	0,55	2	62,70	62,50	62,30	61,80	61,30	60,80	60,30
		0,75	4
		1,1	6
		1,5	8
		2,2	12
		3	16
		4	22
		5,5	30
		7,5	41
		11	50
FAM 556	54,00	0,55	2	78,10	77,90	77,70	77,20	76,70	76,20	75,70
		0,75	3
		1,1	5
		1,5	7
		2,2	10
		3	13
		4	17
		5,5	24
		7,5	32
		11	48
		15	50
FAM 570	67,50	0,75	2	97,70	97,50	97,20	96,70	96,20	95,70	95,20
		1,1	4
		1,5	5
		2,2	8
		3	10
		4	14
		5,5	19
		7,5	26
		11	38
		15	50
FAM 590	86,80	1,1	3	124,00	123,80	123,60	123,10	122,60	122,10	121,60
		1,5	4
		2,2	6
		3	8
		4	11
		5,5	15
		7,5	20
		11	30
		15	40
		18	50

Gültig bei einem Hydrauliköl mit 35 mm²/s bei 50 °C	Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3%

Zahnradpumpe für den Behältereinbau Baureihe FAM 545 - 556 Abmessungen

Abmessung und Gewicht

Typ	Motor	Abmessungen									Gewicht kg
Typ	Motor	B	øC	K	F	øG	H	M	N	O	Gewicht kg
FAM 545 FAM 556	0,55	209	139	10	110	145	16	11	200	165	21,7
	0,75	209	139	10	110	145	16	11	200	165	22,8
	1,1	226	157	10	110	145	16	11	200	165	26,6
	1,5	248	157	10	110	145	16	11	200	165	29,1
	2,2	272	177	11	124	190	18	14	250	215	34,9
	3	299	196	11	124	190	18	14	250	215	41,4
	4	333	196	11	124	190	18	14	250	215	48,3
	5,5	379	217	12	144	234	20	14	300	265	61,7
	7,5	401	258	12	144	234	20	14	300	265	80,7
	11	449	258	13	188	260	25	17	350	300	97,7
	15	499	313	13	188	260	25	17	350	300	132

Zahnradpumpe für den Behältereinbau Baureihe FAM 570 - 590 Abmessungen

Abmessung und Gewicht

Typ	Motor	Abmessungen									Gewicht kg
Typ	Motor	B	øC	K	F	øG	H	M	N	O	Gewicht kg
FAM 570 FAM 590	0,75	209	139	10	110	145	16	11	200	165	24,8
	1,1	226	157	10	110	145	16	11	200	165	28,6
	1,5	248	157	10	110	145	16	11	200	165	31,1
	2,2	272	177	11	124	190	18	14	250	215	36,9
	3	299	196	11	124	190	18	14	250	215	43,4
	4	333	196	11	124	190	18	14	250	215	50,3
	5,5	379	217	12	144	234	20	14	300	265	63,7
	7,5	401	258	12	144	234	20	14	300	265	82,7
	11	449	258	13	188	260	25	17	350	300	99,7
	15	499	313	13	188	260	25	17	350	300	134
	18,5	499	313	13	188	260	25	17	350	300	150

Änderungen vorbehalten!
Die Firma Linn-Pumpen GmbH übernimmt keine Haftung für Folgeschäden, welche aus evtl. fehlerhaften Informationen resultieren.
