Linn-Pumpen GmbH

Außenzahnradpumpe Baureihe F

Die Zahnradpumpen der Baureihe F sind in verschiedenen Größen und Konfigurationen erhältlich, um den Anforderungen verschiedener Anwendungen gerecht zu werden. Unsere Außenzahnradpumpen sind selbstansaugend

Download PDF Datenblatt Download Außenzahnradpumpe Baureihe F

Außenzahnradpumpen F590 und F210

Eigenschaften

Selbstansaugende Außenzahnradpumpen in kompakten und soliden Bauform. Das Gehäuse der Pumpen ist in Grauguß (GG) ausgeführt (Baureihe E/F Gehäuse in Edelstahl). Saug- und Druckanschluss dieser Pumpen sind im Standard mit Rohrgewinde ausgestattet. Diese Anschlüsse befinden sich gegenüberliegend seitlich am Pumpengehäuse.

Die Außenzahnradpumpen F5 sind diese auch mit einem SAE-Flansch erhältlich. Die Einbaulage dieser Zahnrad-Pumpen ist beliebig, was ihre Installation und Handhabung erleichtert

Einsatzgebiete

Außenzahnradpumpen sind eine Art von Verdrängerpumpen, die in verschiedenen Industrien eingesetzt werden, um Flüssigkeiten zu bewegen. Unter anderem im Apparate- und Maschinenbau, auf Getriebe- und Motorenprüfständen, in Dosieranlagen und BHKW's.
Die Pumpen werden Eingesetzt als Ölförderpumpe, Kühlmittelpumpe, Schmierstoffpumpe, Waschmitteldosierpumpen, Dosierpumpe, Prüfstandspumpe.

Fördermedien

  • Außenzahnradpumpen F nur für schmierende Medien
  • Nicht geeignet für das pumpen von Flüssigkeiten mit Feststoffen und abrasiven Bestandteile.
    • Mineralöle und synthetische Öle
    • Biologisch abbaubare Öle und Pflanzenöle
    • Emulsionen
    • Wasser-Glykol-Gemische
    • Schmierstoffe
    • Diesel und Heizöl
    • Lacke und Farben

Einsatzbedingungen

Medientemperatur: Standard 0°C bis +60°C (NBR), Auf Anfrage -40°C bis +200°C.
Umgebungstemperatur: Standard 0°C bis +40°C
keine schockartigen Temperaturschwankungen
Druck

  • Standard von 0 bis zu 20 bar
  • F15 - F590 bis zu 50 bar
  • F2 bis zu 70 bar
  • F3 bis zu 100 bar

Antrieb

Motoren mit einer Drehzahl vom max. 1800min-1. Antriebe ohne axiale/radiale Kräfte auf die Antriebswelle.

Riemenantrieb oder ähnliche in Sonderausführung mit Stützlager Lieferbar.

Baureihe FU Zahnradpumpen mit Umlaufventil im Pumpendeckel

Die Pumpen der Baureihe F erhalten Sie optional auch als Baureihe FU mit Umlaufventil im Pumpendeckel

Schnittzeichnung einer Öl Förderpumpe

Zahnradpumpen mit Umlaufventil im Pumpendeckel

Zahnradflanschpumpen Drehrichtung Baureihe F

Werkstoffe

Teile-Benennung Werkstoffe Alternativ
Gehäuse & Deckel Grauguß - EN-GJL-250 - (GG25) Sphäroguss (GGG40)
Wellen Einsatzstahl
Zahnräder Einsatzstahl, vergütet & geschliffen
Lagerbuchsen Verbundlager
Dichtung Wellendichtring NBR FPM, PTFE, GLRD, Stopfbuchse u.a.
Schnittzeichnung einer Öl Förderpumpe

F1-017 bis F110 - Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50 60 70 80 90 100
Förderleistung / Antriebsleistung (kW*)
F 1-017 0,12 l/min 0,17 0,14 0,10 0,09
kW* 0,002 0,004 0,006 0,008
F 1-06 0,43 l/min 0,60 0,55 0,50 0,40
kW* 0,007 0,014 0,021 0,029
F 15 0,85 l/min 1,15 1,10 1,05 1,00 0,90 0,80 0,60
kW* 0,014 0,027 0,041 0,055 0,080 0,11 0,14
F 17 1,2 l/min 1,60 1,55 1,50 1,40 1,30 1,10 0,90
kW* 0,019 0,038 0,057 0,076 0,11 0,15 0,19
F 110 1,8 l/min 2,30 2,25 2,20 2,10 2,00 1,80 1,60
kW* 0,027 0,055 0,082 0,11 0,16 0,22 0,27
Gültig bei einem Hydrauliköl mit 35 mm³/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

F1-017 bis F17

Zahnradflanschpumpe Abmessungen F1-017-F17

Gewicht: 1,5 kg

F110

Zahnradflanschpumpe Abmessungen F110

Gewicht: 1,5 kg

F210 bis F219 - Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50 60 70 80 90 100
Förderleistung / Antriebsleistung (kW*)
F 210 2,3 l/min 3,00 2,95 2,90 2,80 2,70 2,60 2,40 2,20 2,00
kW* 0,036 0,072 0,11 0,14 0,21 0,29 0,36 0,43 0,50
F 214 3,2 l/min 4,50 4,45 4,40 4,30 4,20 4,10 3,90 3,70 3,50
kW* 0,054 0,11 0,16 0,21 0,32 0,43 0,54 0,64 0,75
F 219 4,3 l/min 6,00 5,95 5,90 5,85 5,80 5,70 5,50 5,30 5,10
kW* 0,072 0,15 0,22 0,29 0,44 0,58 0,73 0,87 1,02
Gültig bei einem Hydrauliköl mit 35 mm³/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

F210 bis F214

Zahnradflanschpumpe Abmessungen F210 bis F214

Gewicht: 2,5 kg

F219

Zahnradflanschpumpe Abmessungen F219

Gewicht: 2,5 kg

F310 bis F333 Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50 60 70 80 90 100
Förderleistung / Antriebsleistung (kW*)
F 310 5,1 l/min 7,40 7,35 7,30 7,25 7,20 7,10 7,00 6,90 6,80 6,70 6,60 6,50
kW* 0,09 0,18 0,26 0,35 0,53 0,71 0,88 1,06 1,24 1,41 1,59 1,77
F 314 7,1 l/min 10,20 10,15 10,10 10,00 9,90 9,70 9,40 9,10 8,80 8,50 8,00 7,40
kW* 0,12 0,24 0,37 0,49 0,73 0,97 1,22 1,46 1,70 1,95 2,19 2,43
F 318 9,1 l/min 13,20 13,10 13,00 12,80 12,60 12,40 12,10 11,80 11,50 11,20 10,80 10,40
kW* 0,16 0,31 0,47 0,63 0,94 1,26 1,57 1,89 2,20 2,52 2,83 3,15
F 323 11,7 l/min 16,70 16,60 16,50 16,40 16,20 16,00 15,60 15,20 14,80 14,40 14,00 13,60
kW* 0,20 0,40 0,60 0,80 1,20 1,59 1,99 2,39 2,79 3,19 3,59 3,98
F 328 14,1 l/min 20,30 20,20 20,10 20,00 19,80 19,60 19,40 19,00 18,60 18,20 17,70 17,20
kW* 0,24 0,48 0,72 0,96 1,45 1,93 2,41 2,89 3,37 3,86 4,34 4,82
F 333 16,7 l/min 24,10 24,00 23,90 23,80 23,60 23,40 23,20 22,90 22,50 22,10 21,60 21,10
kW* 0,28 0,57 0,85 1,14 1,70 2,27 2,84 3,41 3,97 4,54 5,11 5,68
Gültig bei einem Hydrauliköl mit 35 mm³/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

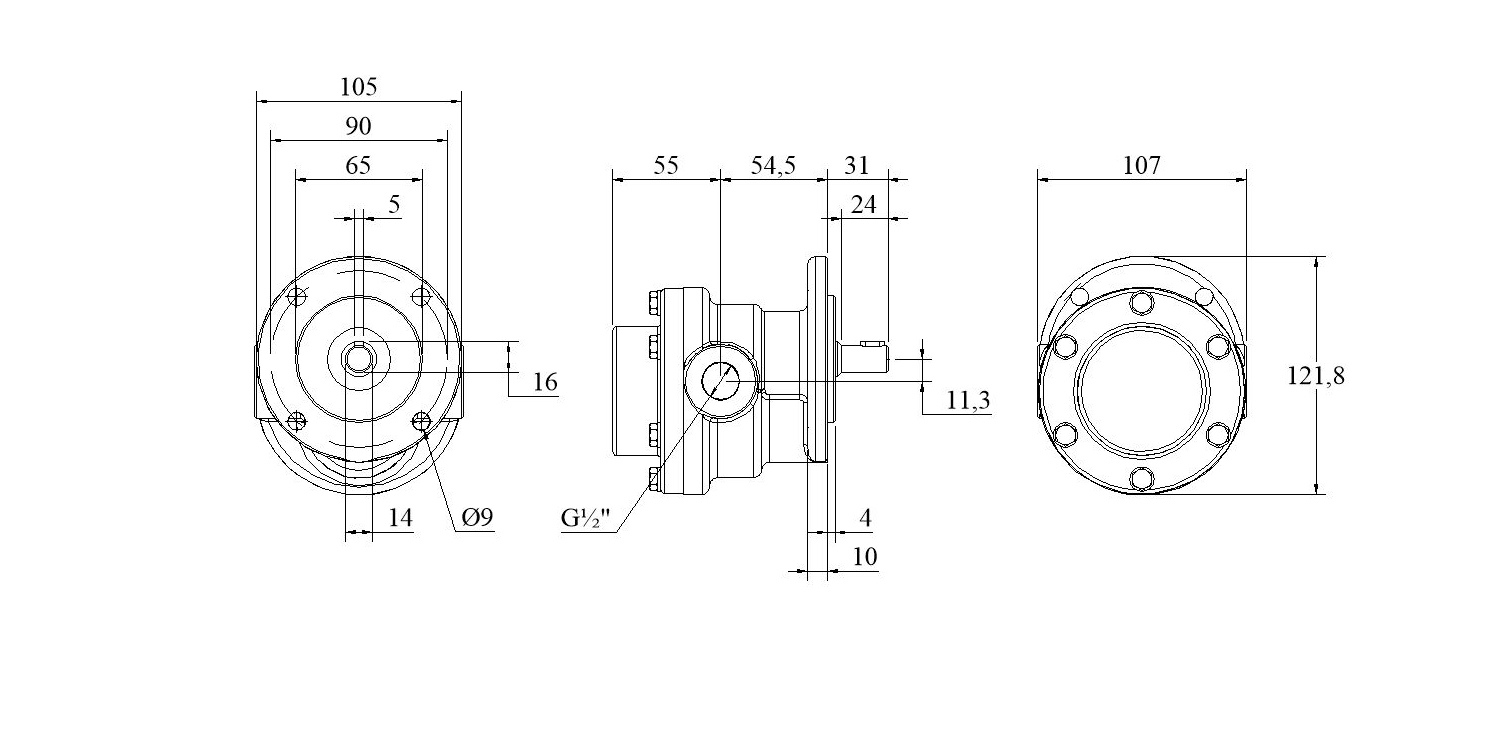

F310 bis F323

Zahnradflanschpumpe Abmessungen F310-F323

Gewicht: 4,3 kg

F310 bis F323 -lange Welle-

Zahnradflanschpumpe Abmessungen F310-F323 lange Welle

Gewicht: 4,3 kg

F328 bis F333

Zahnradflanschpumpe Abmessungen F328 bis F333

Gewicht: 4,5 kg

F328 bis F333 -lange Welle-

Zahnradflanschpumpe Abmessungen F328 bis F333 lange Welle

Gewicht: 4,5 kg

F422 bis F438 Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50
Förderleistung / Antriebsleistung (kW*)
F 422 21,2 l/min 30,50 30,30 30,10 29,80 29,40 29,00 28,50
kW* 0,35 0,69 1,04 1,38 2,08 2,77 3,46
F 426 25 l/min 36,20 36,00 35,80 35,50 35,10 34,70 34,20
kW* 0,42 0,83 1,25 1,66 2,49 3,32 4,15
F 430 28,9 l/min 41,60 41,40 41,20 40,90 40,50 40,10 39,60
kW* 0,48 0,97 1,45 1,94 2,91 3,87 4,84
F 434 32,8 l/min 47,30 47,10 46,90 46,60 46,20 45,80 45,30
kW* 0,55 1,11 1,66 2,21 3,32 4,43 5,53
F 438 36,7 l/min 53,00 52,80 52,60 52,30 51,90 51,50 51,00
kW* 0,62 1,25 1,87 2,49 3,74 4,98 6,23
Gültig bei einem Hydrauliköl mit 35 mm³/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

F422 bis F438

Zahnradflanschpumpe Abmessungen F422 bis F438

Gewicht: 9,5 kg

F545 bis F590 Kenndaten n ≈ 1450 1/min

Typ cm³/U Druck
bar 5 10 15 20 30 40 50
Förderleistung / Antriebsleistung (kW*)
F 545 43,4 l/min 62,70 62,50 62,30 61,80 61,30 60,80 60,30
kW* 0,74 1,49 2,23 2,97 4,46 5,95 7,43
F 556 54 l/min 78,10 77,90 77,70 77,20 76,70 76,20 75,70
kW* 0,90 1,80 2,70 3,60 5,40 7,20 9,00
F 570 67,5 l/min 97,70 97,50 97,20 96,70 96,20 95,70 95,20
kW* 1,14 2,28 3,42 4,57 6,85 9,13 11,40
F 590 86,8 l/min 124,00 123,80 123,60 123,10 122,60 122,10 121,60
kW* 1,49 2,97 4,46 5,95 8,92 11,90 14,90
Gültig bei einem Hydrauliköl mit 35 mm³/s bei 50 °C Ölgeschwindigkeit: max. 1,5 m/s an der Saugseite max. 4,5 m/s an der Druckseite
Toleranz der Fördermenge +/- 3% * kW = erforderliche rechnerische Antriebsleistung in kW (ohne Verlustleistung)

Abmessung und Gewicht

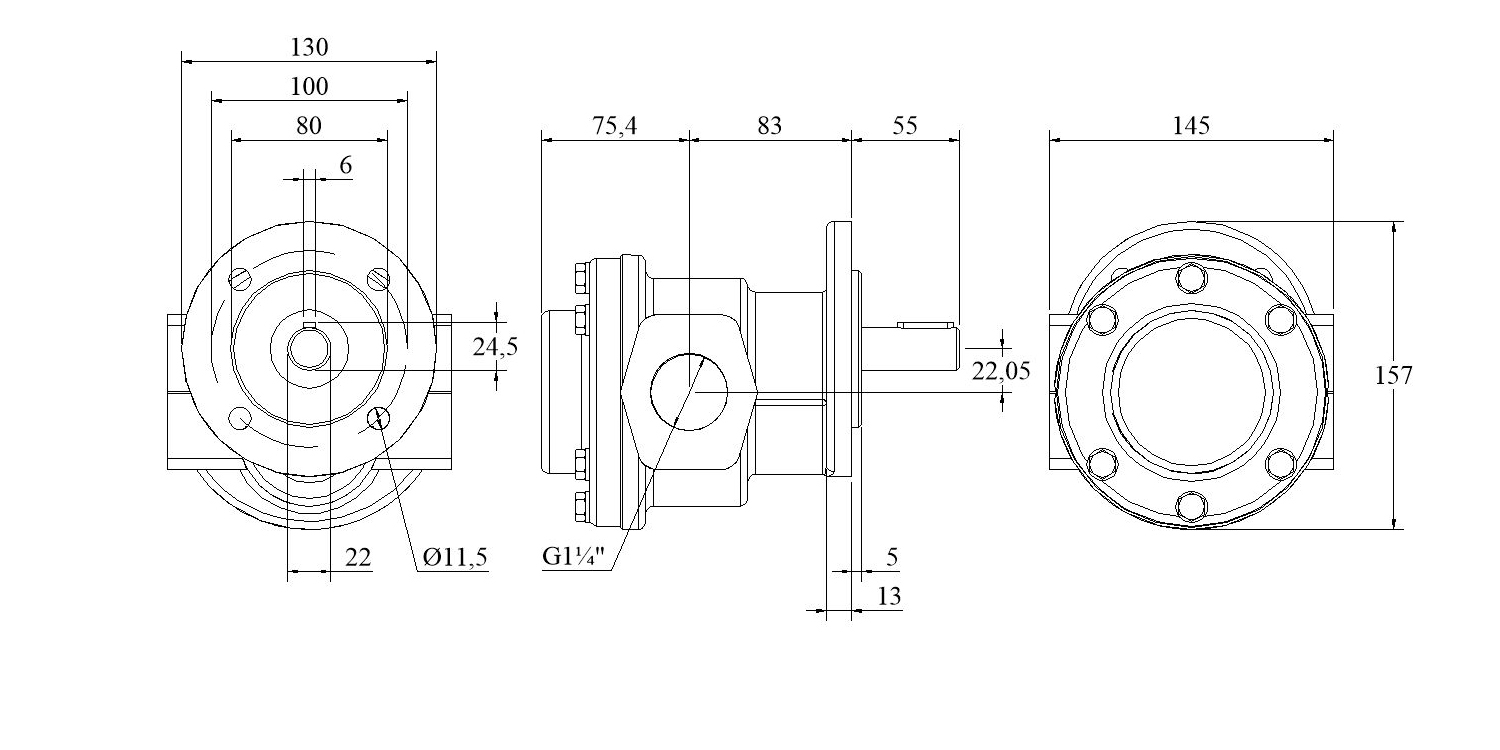

F545 bis F556

Zahnradflanschpumpe Abmessungen F545 bis F556

Gewicht: 11 kg

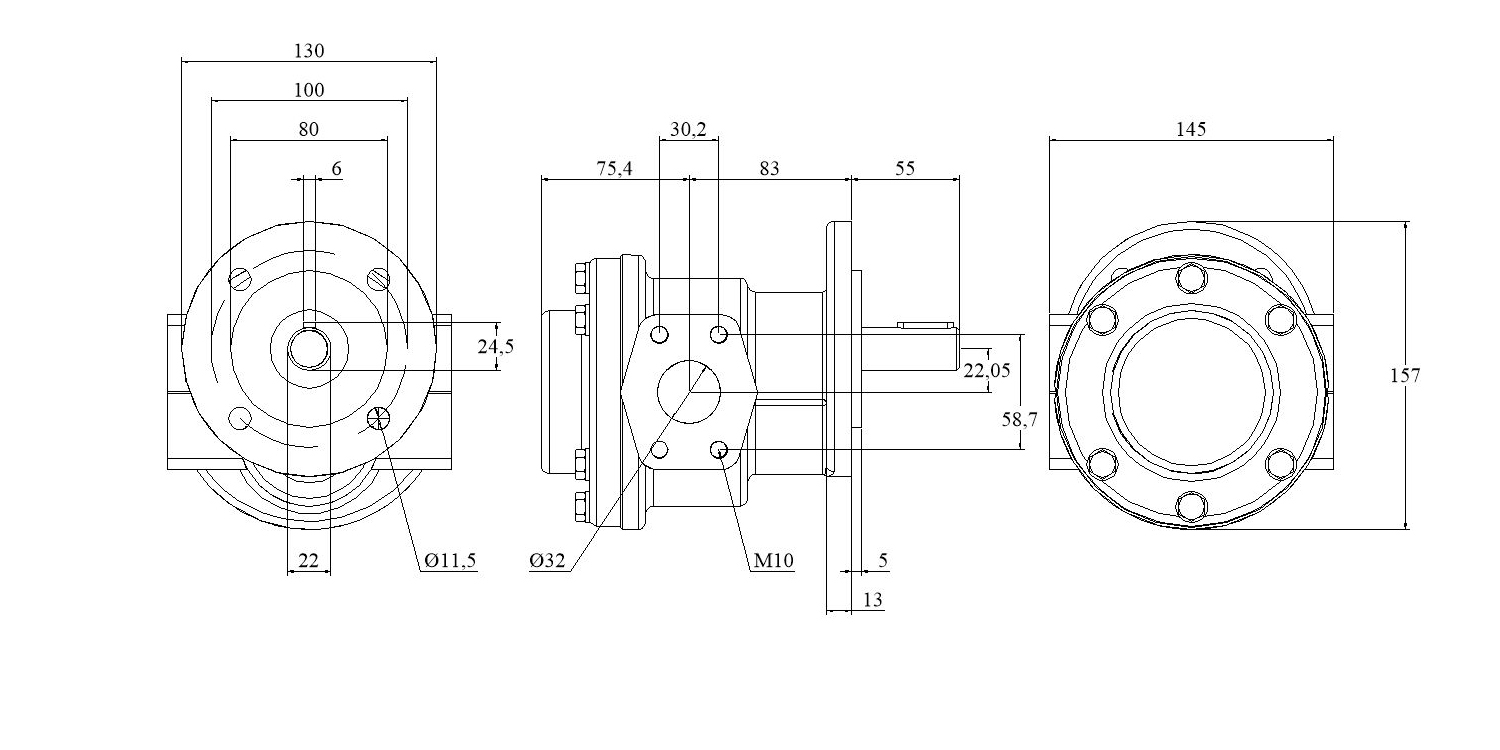

F545 bis F556 - SAE-Flansch -

Zahnradflanschpumpe Abmessungen F545 bis F556 mit SAE-Flansch

Gewicht: 11 kg

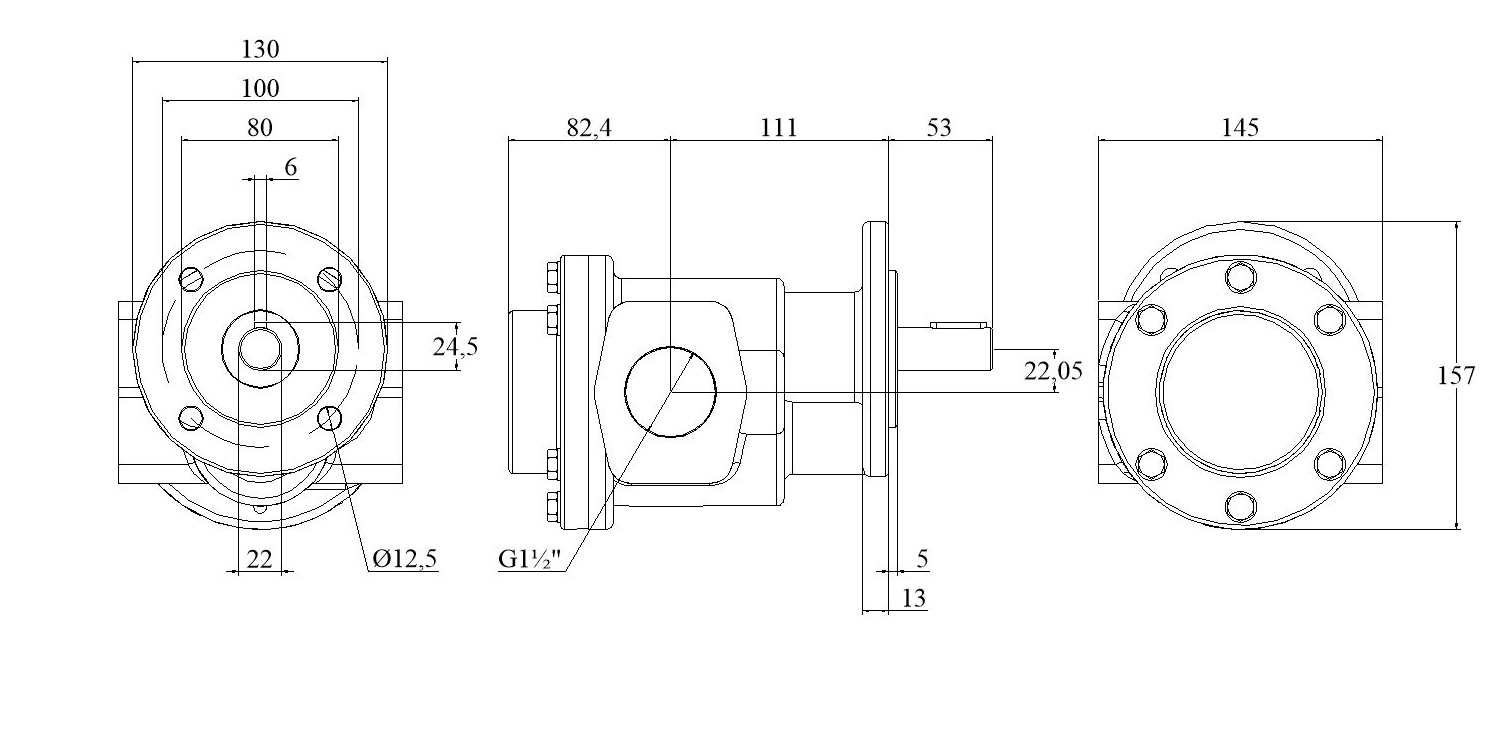

F570 bis F590

Zahnradflanschpumpe Abmessungen F570 bis F590

Gewicht: 13 kg

F570 bis F590 - SAE-Flansch -

Zahnradflanschpumpe Abmessungen F570 bis F590 mit SAE-Flansch

Gewicht: 13 kg

Änderungen vorbehalten!
Die Firma Linn-Pumpen GmbH übernimmt keine Haftung für Folgeschäden, welche aus evtl. fehlerhaften Informationen resultieren.
