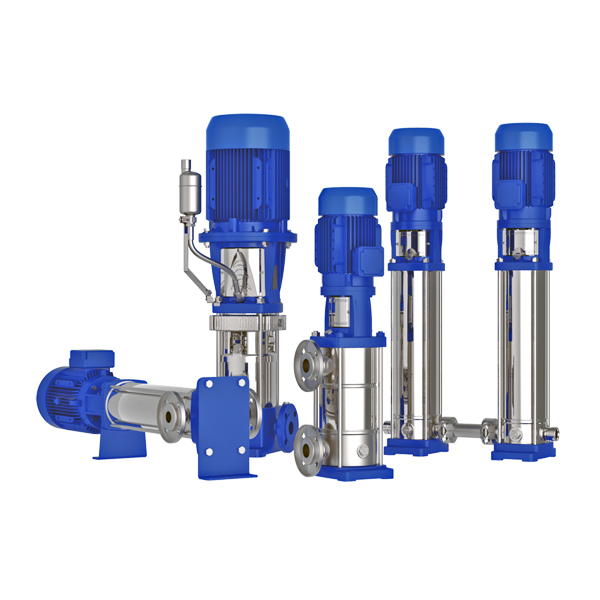

Vertical multistage stainless steel Pumps

Series 1SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version F, T, R	Version N, V, C, K
Pump body	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Impeller
Diffuser
Outer sleeve
Shaft		Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Base	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Coupling	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Seal housing	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Stainless steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431
Wear ring	Technopolymer PPS

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	12	20	25	30	35	40
			m³/h 0	0,7	1,2	1,5	1,8	2,1	2,4
	kW	HP	H=Total head in metres of column of water
1SV02	0,37	0,5	12,2	12,2	11,5	10,7	9,5	7,9	6
1SV03	0,37	0,5	18	18	17	15,7	13,8	11,4	8,4
1SV04	0,37	0,5	23,7	23,5	22,1	20,4	17,9	14,6	10,6
1SV05	0,37	0,5	29,3	28,9	27	24,8	21,6	17,4	12,5
1SV06	0,37	0,5	34,8	34,2	31,7	28,9	25	20	14
1SV07	0,37	0,5	40,2	39,2	36,1	32,7	28,1	22,2	15,2
1SV08	0,55	0,75	48,1	47,9	45,2	41,8	36,8	30,4	22,4
1SV09	0,55	0,75	53,7	53,4	50,4	46,4	40,8	33,5	24,6
1SV10	0,55	0,75	59,4	59	55,5	51	44,7	36,6	26,6
1SV11	0,55	0,75	65,1	64,5	60,4	55,5	48,5	39,5	28,5
1SV12	0,75	1	73,3	73,1	69,3	64,3	57,1	47,6	35,7
1SV13	0,75	1	79,2	78,9	74,8	69,4	61,6	51,2	38,2
1SV15	0,75	1	90,9	90,5	85,6	79,3	70,1	58,1	43,1
1SV17	1,1	1,5	105,2	104,9	100	93,1	82,6	68,6	51,2
1SV19	1,1	1,5	117	116,7	111	103,2	91,5	75,8	56,3
1SV22	1,1	1,5	134,6	134,1	127,4	118,1	104,4	86,1	63,5
1SV25	1,5	2	152,6	152,4	145,5	135,4	120	99,1	72,7
1SV27	1,5	2	164,3	164	156,4	145,4	128,8	106,1	77,5
1SV30	1,5	2	181,7	181,3	172,6	160,1	141,2	115,7	83,9
1SV32	2,2	3	197,2	197,1	188,4	175,8	156,5	130	96,3
1SV34	2,2	3	209,2	208,9	199,8	186,3	165,5	137,1	101,2
1SV37	2,2	3	225,9	224,9	216,1	201,9	179,3	148,1	108,7

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 1SV Abmessungen

Pump type	Motor		Dimensions												weight (kg)
	Motor		L1	L2		L3	L4	L5	L6	M		D1		D2	pump	Pumpe mit Motor
	kW	Size	L1	1-ph	3-ph	L3	L4	L5	L6	1-ph	3-ph	1-ph	3-ph	D2	pump	Pumpe mit Motor
1SV02	0,37	71	278	209	209	-	-	253	253	111	111	120	120	105	8,3	13
1SV03	0,37	71	278	209	209	-	-	253	253	111	111	120	120	105	8,6	13,4
1SV04	0,37	71	298	209	209	-	-	273	273	111	111	120	120	105	9	13,8
1SV05	0,37	71	318	209	209	-	-	293	293	111	111	120	120	105	9,4	14,2
1SV06	0,37	71	338	209	209	-	-	313	313	111	111	120	120	105	9,8	14,6
1SV07	0,37	71	358	209	209	358	207	333	333	111	111	120	120	105	10,2	14,9
1SV08	0,55	71	378	231	231	378	227	353	353	121	121	140	140	105	10,5	15,2
1SV09	0,55	71	398	231	231	398	247	373	373	121	121	140	140	105	10,9	15,6
1SV10	0,55	71	418	231	231	418	267	393	393	121	121	140	140	105	11,3	16
1SV11	0,55	71	438	231	231	438	287	413	413	121	121	140	140	105	11,7	16,4
1SV12	0,75	80	468	226	263	468	307	443	443	121	129	140	155	120	12,7	23,7
1SV13	0,75	80	488	226	263	488	327	463	463	121	129	140	155	120	13,1	24,1
1SV15	0,75	80	528	226	263	528	367	503	503	121	129	140	155	120	13,9	25
1SV17	1,1	80	568	263	263	568	407	543	543	137	129	155	155	120	14,7	28
1SV19	1,1	80	608	263	263	608	447	583	583	137	129	155	155	120	15,5	28,8
1SV22	1,1	80	668	263	263	668	507	643	643	137	129	155	155	120	16,7	30
1SV25	1,5	90	738	263	268	738	567	713	713	137	137	155	178	140	18,7	33
1SV27	1,5	90	778	263	268	778	607	-	753	137	137	155	178	140	19,5	34
1SV30	1,5	90	838	263	268	838	667	-	813	137	137	155	178	140	20,7	35
1SV32	2,2	90	878	298	268	878	707	-	853	151	137	174	178	140	21,5	37
1SV34	2,2	90	918	298	268	918	747	-	893	151	137	174	178	140	22,3	38
1SV37	2,2	90	978	298	268	978	807	-	953	151	137	174	178	140	23,5	39

Series 3SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version F, T, R	Version N, V, C, K
Pump body	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Impeller
Diffuser
Outer sleeve
Shaft		Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Base	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Coupling	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Seal housing	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Stainless steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431
Wear ring	Technopolymer PPS

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	20	25	30	35	40	45	50	60	73
			m³/h 0	1,2	1,5	1,8	2,1	2,4	2,7	3	3,6	4,4
	kW	HP	H=Total head in metres of column of water
3SV02	0,37	0,5	14,9	14,5	14,3	14	13,5	13	12,4	11,7	9,8	6,5
3SV03	0,37	0,5	22	21,2	20,8	20,3	19,6	18,7	17,7	16,6	13,7	8,6
3SV04	0,37	0,5	28,9	27,7	27,1	26,2	25,2	23,9	22,5	20,8	16,8	10,1
3SV05	0,55	0,75	37,2	36,4	35,8	35	33,9	32,6	31,1	29,2	24,5	16,2
3SV06	0,55	0,75	44,4	43,4	42,6	41,6	40,2	38,6	36,6	34,3	28,5	18,5
3SV07	0,75	1	52,5	51,8	51	50	48,7	47	45	42,5	36,1	24,6
3SV08	0,75	1	60	59,1	58,2	57	55,4	53,4	51	48,1	40,7	27,5
3SV09	1,1	1,5	67,7	66,8	65,8	64,5	62,8	60,6	57,9	54,6	46,4	31,6
3SV10	1,1	1,5	75	73,8	72,7	71,3	69,3	66,9	63,8	60,2	51	34,5
3SV11	1,1	1,5	82,3	81	79,7	78	75,8	73,1	69,7	65,7	55,5	37,4
3SV12	1,1	1,5	89,6	87,8	86,4	84,5	82,1	79,1	75,5	71,1	59,9	40,1
3SV13	1,5	2	98,1	96,7	95,4	93,5	91	87,8	83,9	79,2	67,2	45,6
3SV14	1,5	2	105,6	104,1	102,5	100,4	97,7	94,2	89,9	84,8	71,8	48,5
3SV16	1,5	2	119,9	117,8	116,1	113,6	110,5	106,5	101,6	95,8	80,9	54,2
3SV19	2,2	3	144,3	142,3	140,3	137,5	133,9	129,2	123,5	116,7	99,1	67,6
3SV21	2,2	3	159,3	156,9	154,6	151,4	147,3	142,1	135,7	128	108,5	73,6
3SV23	2,2	3	174	171,1	168,5	165	160,4	154,7	147,6	139,2	117,7	79,4
3SV25	2,2	3	188,5	186,1	183,3	179,3	174,1	167,6	159,7	150,3	126,6	84,8
3SV27	3	4	204,4	201,7	198,8	194,7	189,4	182,7	174,4	164,5	139,4	94,4
3SV29	3	4	219,3	216	212,8	208,3	202,6	195,3	186,4	175,7	148,6	100,2
3SV31	3	4	233,8	230,3	226,8	222	215,7	207,8	198,2	186,7	157,6	106
3SV33	3	4	248,5	245,3	241,5	236,2	229,3	220,7	210,2	197,7	166,3	111,2

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 3SV Abmessungen

Pump type	Motor		Dimensions												weight (kg)
	Motor		L1	L2		L3	L4	L5	L6	M		D1		D2	pump	electric Pump
	kW	Size	L1	1-ph	3-ph	L3	L4	L5	L6	1-ph	3-ph	1-ph	3-ph	D2	pump	electric Pump
3SV02	0,37	71	278	209	209	-	-	253	253	111	111	120	120	105	8	12,8
3SV03	0,37	71	278	209	209	-	-	253	253	111	111	120	120	105	8,4	13,2
3SV04	0,37	71	298	209	209	-	-	273	273	111	111	120	120	105	8,8	13,6
3SV05	0,55	71	318	231	231	-	-	293	293	121	121	140	140	105	9,2	14
3SV06	0,55	71	338	231	231	-	-	313	313	121	121	140	140	105	9,7	16,4
3SV07	0,75	80	368	226	263	368	207	343	343	121	129	140	155	120	10,9	16,8
3SV08	0,75	80	388	226	263	388	227	363	363	121	129	140	155	120	11,3	21,9
3SV09	1,1	80	408	263	263	408	247	383	383	137	129	155	155	120	11,7	24,4
3SV10	1,1	80	428	263	263	428	267	403	403	137	129	155	155	120	12,1	24,8
3SV11	1,1	80	448	263	263	448	287	423	423	137	129	155	155	120	12,5	25,2
3SV12	1,1	80	468	263	263	468	307	443	443	137	129	155	155	120	13,3	25,6
3SV13	1,5	90	498	263	268	498	327	473	473	137	137	155	178	140	14	28
3SV14	1,5	90	518	263	268	518	347	493	493	137	137	155	178	140	14,4	28,5
3SV16	1,5	90	558	263	268	558	387	533	533	137	137	155	178	140	15,2	29
3SV19	2,2	90	618	298	268	618	447	593	593	151	137	174	178	140	16,4	32,5
3SV21	2,2	90	658	298	268	658	487	633	633	151	137	174	178	140	17,2	33
3SV23	2,2	90	698	298	268	698	527	-	673	151	137	174	178	140	18	34
3SV25	2,2	90	738	298	268	738	567	-	713	151	137	174	178	140	18,9	35
3SV27	3	100	788	-	288	788	607	-	763	-	137	-	178	160	20,7	40
3SV29	3	100	828	-	288	828	647	-	803	-	137	-	178	160	21,5	41
3SV31	3	100	868	-	288	868	687	-	843	-	137	-	178	160	22,3	42
3SV33	3	100	908	-	288	908	727	-	883	-	137	-	178	160	23,1	43

Series 5SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version F, T, R	Version N, V, C, K
Pump body	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Impeller
Diffuser
Outer sleeve
Shaft		Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Base	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Coupling	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Seal housing	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Stainless steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431
Wear ring	Technopolymer PPS

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	40	45	50	60	73	100	120	141
			m³/h 0	2,4	2,7	3	3,6	4,4	6	7,2	8,5
	kW	HP	H=Total head in metres of column of water
5SV02	0,37	0,5	14,8	13,8	13,7	13,4	13	12,2	10,2	8,2	5,7
5SV03	0,55	0,75	21,8	19,9	19,6	19,2	18,4	17,1	13,9	10,8	6,9
5SV04	0,55	0,75	30	28,2	27,9	27,5	26,6	25,2	21,2	17,3	12,2
5SV05	0,75	1	38	36,4	36	35,5	34,5	32,9	28,2	23,5	17,1
5SV06	1,1	1,5	45,3	43,7	43,3	42,8	41,6	39,6	33,9	28,1	20,3
5SV07	1,1	1,5	52,7	50,7	50,1	49,5	48,1	45,8	39,1	32,2	23,1
5SV08	1,1	1,5	60,1	57,6	57	56,2	54,6	51,8	44,1	36,2	25,8
5SV09	1,5	2	68	65,5	64,8	64	62,2	59,3	50,6	41,9	30,2
5SV10	1,5	2	75,5	72,4	71,7	70,8	68,7	65,4	55,7	46	33
5SV11	1,5	2	82,8	79,3	78,4	77,5	75,2	71,4	60,7	49,9	35,6
5SV12	2,2	3	90,8	88	87	86	83,4	79,3	67,4	55,7	40,5
5SV13	2,2	3	98,3	95	94	92,8	90	85,5	72,6	59,9	43,5
5SV14	2,2	3	105,7	102	100,9	99,6	96,6	91,7	77,8	64	46,3
5SV15	2,2	3	113,1	109	107,8	106,4	103,1	97,8	82,8	68,1	49,1
5SV16	2,2	3	120,5	115,9	114,6	113,1	109,6	103,9	87,8	72,1	51,8
5SV18	3	4	135,8	131,1	129,7	128	124,1	117,8	99,9	82,3	59,5
5SV21	3	4	157,9	152	150,3	148,3	143,6	136,1	114,9	94,2	67,6
5SV23	4	5,5	174,4	168,9	167,2	165,1	160,2	152,3	129,6	107,2	78,2
5SV25	4	5,5	189,2	183,1	181,1	178,9	173,5	164,8	140,1	115,7	84,1
5SV28	4	5,5	211,5	204,2	201,9	199,4	193,3	183,4	155,5	128	92,7
5SV30	5,5	7,5	227	219,8	217,5	214,8	208,4	198,1	168,5	139,3	101,5
5SV33	5,5	7,5	249,2	241	238,4	235,5	228,4	216,9	184,2	151,9	110,3

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 5SV Abmessungen

Pump type	Motor		Dimensions												weight (kg)
	Motor		L1	L2		L3	L4	L5	L6	M		D1		D2	pump	electric Pump
	kW	Size	L1	1-ph	3-ph	L3	L4	L5	L6	1-ph	3-ph	1-ph	3-ph	D2	pump	electric Pump
5SV02	0,37	71	268	209	209		-	243	243	111	111	120	120	105	8,4	13,2
5SV03	0,55	71	293	231	231	-	-	268	268	121	121	140	140	105	8,9	15,7
5SV04	0,55	71	318	231	231		-	293	293	121	121	140	140	105	9,4	16,1
5SV05	0,75	80	353	226	263	-	-	328	328	121	129	140	155	120	10,5	21,5
5SV06	1,1	80	378	263	263	-	-	353	353	137	129	155	155	120	11	23,6
5SV07	1,1	80	403	263	263	403	242	378	378	137	129	155	155	120	11,5	24
5SV08	1,1	80	428	263	263	428	267	403	403	137	129	155	155	120	12,1	24,5
5SV09	1,5	90	463	263	268	463	292	438	438	137	137	155	178	140	12,7	27
5SV10	1,5	90	488	263	268	488	317	463	463	137	137	155	178	140	13,1	27,5
5SV11	1,5	90	513	263	268	513	342	488	488	137	137	155	178	140	13,6	28
5SV12	2,2	90	538	298	268	538	367	513	513	151	137	174	178	140	14,1	30,5
5SV13	2,2	90	563	298	268	563	392	538	538	151	137	174	178	140	14,6	31
5SV14	2,2	90	588	298	268	588	417	563	563	151	137	174	178	140	15	31,5
5SV15	2,2	90	613	298	268	613	442	588	588	151	137	174	178	140	15,5	32
5SV16	2,2	90	638	298	268	638	467	613	613	151	137	174	178	140	16	32,5
5SV18	3	100	698	-	288	698	517	673	673	-	137	-	178	160	18	37
5SV21	3	100	773	-	288	773	592	748	748	-	137	-	178	160	19,4	39
5SV23	4	112	823	-	319	823	642	-	798	-	154	-	197	160	20,4	47
5SV25	4	112	873	-	319	873	692	-	848	-	154	-	197	160	21,3	48
5SV28	4	112	948	-	319	948	767	-	923	-	154	-	197	160	23	49,4
5SV30	5,5	132	1018	-	375	1018	817	-	993	-	168		214	300	28,1	65,7
5SV33	5,5	132	1093	-	375	1093	892	-	1068	-	168	-	214	300	29,5	67,1

Series 10SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version F, T, R	Version N, V, C, K
Pump body	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Impeller
Diffuser
Outer sleeve
Shaft		Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Base	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Coupling	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Seal housing	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Stainless steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431
Wear ring	Technopolymer PPS

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	83,34	100	133	170	183,34	233
			m³/h 0	5	6	8	10,2	11	14
	kW	HP	H=Total head in metres of column of water
10SV01	0,75	1	11,8	11,2	10,9	9,9	8,3	7,6	4,3
10SV02	0,75	1	23,6	21,9	21,3	19,6	17	15,8	10
10SV03	1,1	1,5	35,7	33	32,1	29,6	25,8	24,1	16
10SV04	1,5	2	47,7	44,2	43	39,9	34,8	32,6	21,7
10SV05	2,2	3	60	56,1	54,7	50,9	44,9	42,2	29
10SV06	2,2	3	71,8	66,8	65	60,4	53,1	49,8	33,9
10SV07	3	4	83,6	78,3	76,2	70,8	62,1	58,3	39,8
10SV08	3	4	95,3	88,9	86,5	80,1	70,2	65,7	44,5
10SV09	4	5,5	106,3	100,1	97,5	90,8	80	75,1	52,1
10SV10	4	5,5	118	110,8	107,9	100,3	88,2	82,8	57,2
10SV11	4	5,5	129,6	121,3	118,1	109,6	96,3	90,3	62,1
10SV13	5,5	7,5	156	146,5	142,7	132,6	116,4	109,2	74,3
10SV15	5,5	7,5	179,5	167,9	163,4	151,6	132,8	124,3	83,9
10SV17	7,5	10	205	193,2	188,5	175,7	154,7	145,2	98,8
10SV18	7,5	10	216,9	204,2	199,1	185,5	163,2	153,1	104
10SV20	7,5	10	240,6	226	220,3	205	180,2	168,9	114,3
10SV21	11	15	253,6	241	235,5	220,2	195	183,5	127,5

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 10SV Abmessungen

Pump type	Motor		Dimensions												weight (kg)
	Motor		L1	L2		L3	L4	L5	L6	M		D1		D2	pump	electric Pump
	kW	Size	L1	1-ph	3-ph	L3	L4	L5	L6	1-ph	3-ph	1-ph	3-ph	D2	pump	electric Pump
10SV01	0,75	80	357	226	263	-	-	357	367	121	129	140	155	120	14,2	25,4
10SV02	0,75	80	357	226	263	-	-	357	367	121	129	140	155	120	15,1	26,3
10SV03	1,1	80	389	263	263	-	-	389	399	137	129	155	155	120	16,1	29
10SV04	1,5	90	431	263	268	-	-	431	441	137	137	155	178	140	17,6	32
10SV05	2,2	90	463	298	268	463	259	463	473	151	137	174	178	140	18,5	35
10SV06	2,2	90	495	298	268	495	291	495	505	151	137	174	178	140	19,7	36
10SV07	3	100	537	-	288	537	323	537	547	-	137	-	178	160	21,5	41
10SV08	3	100	569	-	288	569	355	569	579	-	137	-	178	160	22,4	42
10SV09	4	112	601	-	319	601	387	601	611	-	154	-	197	160	23,3	49,7
10SV10	4	112	633	-	319	633	419	633	643	-	154	-	197	160	24,3	50,7
10SV11	4	112	665	-	319	665	451	665	675	-	154	-	197	160	25,2	52
10SV13	5,5	132	796	-	375	796	515	796	806	-	168	-	214	300	33,1	71
10SV15	5,5	132	860	-	375	860	579	-	870	-	168		214	300	35	73
10SV17	7,5	132	924	-	367	924	643	-	934	-	191	-	256	300	36,9	93
10SV18	7,5	132	956	-	367	956	675	-	966	-	191	-	256	300	37,8	94
10SV20	7,5	132	1020	-	367	1020	739	-	1030	-	191	-	256	300	39,6	96
10SV21	11	160	1082	-	428	1082	771	-	1092	-	191	-	256	350	42,2	113

Series 15SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version F, T, R	Version N, V, C, K
Pump body	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Impeller
Diffuser
Outer sleeve
Shaft		Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Base	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Coupling	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Seal housing	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Stainless steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431
Wear ring	Technopolymer PPS

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	133	170	183,34	233	270	330	350	400
			m³/h 0	8	10,2	11	14	16,2	19,8	21	24
	kW	HP	H=Total head in metres of column of water
15SV01	1,1	1,5	14	12,9	12,4	12,2	11,3	10,4	8,4	7,6	5,1
15SV02	2,2	3	28,7	26,7	25,9	25,5	23,9	22,4	18,9	17,4	13,1
15SV03	3	4	43,3	40,4	39,1	38,6	36,2	33,8	28,7	26,5	20,1
15SV04	4	5,5	58,4	54,7	53,1	52,5	49,4	46,3	39,7	36,9	28,7
15SV05	4	5,5	72,7	67,8	65,8	65	61	57,1	48,7	45,2	34,9
15SV06	5,5	7,5	87,6	81,5	79,4	78,4	74,1	69,9	60,3	56,3	44,2
15SV07	5,5	7,5	101,9	94,5	91,9	90,8	85,7	80,6	69,4	64,7	50,5
15SV08	7,5	10	117,4	110,9	108	106,8	100,8	94,9	82	76,7	60,6
15SV09	7,5	10	131,9	124,4	121	119,6	112,8	106,1	91,5	85,5	67,4
15SV10	11	15	147,7	138,8	135,3	133,8	126,7	119,6	103,9	97,4	77,5
15SV11	11	15	162,3	152,4	148,5	146,8	138,9	131,1	113,8	106,5	84,7
15SV13	11	15	191,3	179,2	174,5	172,5	163,1	153,7	133,1	124,5	98,6
15SV15	15	20	222,1	209,9	204,8	202,6	192,2	181,7	158,3	148,5	118,8
15SV17	15	20	251,6	237,3	231,4	228,9	216,9	205	178,4	167,3	133,6

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 15SV Abmessungen

Pump type	Motor		Dimensions											weight (kg)
	Motor		L1	L2		L3	L4	L5	M		D1		D2	pump	Pumpe mit Motor
	kW	Size	L1	1-ph	3-ph	L3	L4	L5	1-ph	3-ph	1-ph	3-ph	D2	pump	Pumpe mit Motor
15SV01	1,1	80	399	263	263	-	-	399	137	129	155	155	120	15	28,2
15SV02	2,2	90	409	298	268	-	-	409	151	137	174	178	140	16,8	33
15SV03	3	100	467	-	288	-	-	467	-	137	-	178	160	19	38
15SV04	4	112	515	-	319	515	301	515	-	154	-	197	160	20,3	46,8
15SV05	4	112	563	-	319	563	349	563	-	154	-	197	160	21,5	47,9
15SV06	5,5	132	678	-	375	678	397	678	-	168	-	214	300	28,9	67
15SV07	5,5	132	726	-	375	726	445	726	-	168	-	214	300	30,2	68
15SV08	7,5	132	774	-	367	774	493	774	-	191	-	256	300	31,5	88
15SV09	7,5	132	822	-	367	822	541	822	-	191	-	256	300	32,8	90
15SV10	11	160	900	-	428	900	589	900	-	191	-	256	350	37	108
15SV11	11	160	948	-	428	948	637	-	-	191	-	256	350	38,3	109
15SV13	11	160	1044	-	428	1044	733	-	-	191	-	256	350	41	112
15SV15	15	160	1140	-	494	1140	829	-	-	240	-	313	350	43,7	146
15SV17	15	160	1236	-	494	1236	925	-	-	240	-	313	350	46,7	149

Series 22SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version F, T, R	Version N, V, C, K
Pump body	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Impeller
Diffuser
Outer sleeve
Shaft		Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Base	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Coupling	Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
Seal housing	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Stainless steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431
Wear ring	Technopolymer PPS

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	183,34	233	270	330	350	400	430	460	483,3
			m³/h 0	11	14	16,2	19,8	21	24	25,8	27,6	29
	kW	HP	H=Total head in metres of column of water
22SV01	1,1	1,5	14,7	13,5	12,7	12	10,4	9,7	7,7	6,3	4,7	3,4
22SV02	2,2	3	30,4	28,4	27,2	26	23,3	22,2	18,9	16,6	13,8	11,5
22SV03	3	4	45,4	42,2	40,4	38,5	34,5	32,8	27,8	24,2	20,2	16,6
22SV04	4	5,5	60,9	56,8	54,4	51,9	46,6	44,4	37,9	33,1	27,7	23
22SV05	5,5	7,5	76	70,9	67,9	64,9	58,3	55,6	47,4	41,4	34,7	28,8
22SV06	7,5	10	93,2	88,8	85,7	82,5	75,4	72,4	63,3	56,7	49,1	42,6
22SV07	7,5	10	108,5	103,1	99,4	95,7	87,2	83,7	73,1	65,3	56,5	48,8
22SV08	11	15	124,6	119,2	115,2	111	101,6	97,7	85,7	77	66,9	58,2
22SV09	11	15	140,1	133,7	129,2	124,4	113,8	109,3	95,8	86	74,6	64,8
22SV10	11	15	155,4	148,2	143,1	137,8	125,9	120,9	105,8	94,8	82,3	71,3
22SV12	15	20	186,1	178,6	172,9	166,8	152,9	147	129,1	115,9	100,7	87,4
22SV14	15	20	216,6	207,7	200,9	193,7	177,4	170,4	149,4	133,9	116,1	100,6
22SV17	18,5	25	263,5	252,8	244,7	236	216,2	207,8	182,3	163,6	142	123,2

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 22SV Abmessungen

Pump type	Motor		Dimensions											weight (kg)
	Motor		L1	L2		L3	L4	L5	M		D1		D2	pump	Pumpe mit Motor
	kW	Size	L1	1-ph	3-ph	L3	L4	L5	1-ph	3-ph	1-ph	3-ph	D2	pump	Pumpe mit Motor
22SV01	1,1	80	399	263	263	-	-	399	137	129	155	155	120	15,5	28,3
22SV02	2,2	90	409	298	268	-	-	409	151	137	174	178	140	17,2	34
22SV03	3	100	467	-	288	-	-	467	-	137	-	178	160	19,4	39
22SV04	4	112	515	-	319	515	301	515	-	154	-	197	160	20,7	47,1
22SV05	5,5	132	630	-	375	630	349	630	-	168	-	214	300	26,7	65
22SV06	7,5	132	678	-	367	678	397	678	-	191	-	256	300	28	84
22SV07	7,5	132	726	-	367	726	445	726	-	191	-	256	300	29,3	86
22SV08	11	160	804	-	428	804	493	804	-	191	-	256	350	33,1	104
22SV09	11	160	852	-	428	852	541	852	-	191	-	256	350	34,4	105
22SV10	11	160	900	-	428	900	589	900	-	191	-	256	350	35,8	107
22SV12	15	160	996	-	494	996	685	-	-	240	-	313	350	38,4	141
22SV14	15	160	1092	-	494	1092	781	-	-	240	-	313	350	41,1	144
22SV17	18,5	160	1236	-	494	1236	925	-	-	240	-	313	350	45,1	156

Series 33SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version G	Version N
Pump body	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Lower support
Impeller	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Diffuser	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Outer sleeve
Shaft	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431	Duplex Stainless steel EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Coupling	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Upper head		Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Seal housing
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing	Tungsten carbide
Bushing for diffuser	Carbon
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Galvanized steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	250	300	367	417	500	583	667
			m³/h 0	15	18	22	25	30	35	40
	kW	HP	H=Total head in metres of column of water
33SV1/1A	2,2	3	17,4	16,2	15,7	15	14	12,2	9,8	6,7
33SV1	3	4	23,8	21,7	21,2	20	20	17,8	15,5	12,7
33SV2/2A	4	5,5	35,1	34,1	33,3	32	30	27	22,4	16,6
33SV2/1A	4	5,5	40,8	38,8	37,9	36	35	32	27,5	22,3
33SV2	5,5	7,5	47,8	45	44,1	43	41	39	35	29,9
33SV3/2A	5,5	7,5	57,7	55,2	53,8	51	49	44	38	29,6
33SV3/1A	7,5	10	64,5	61,3	60	58	56	51	45	37
33SV3	7,5	10	71,5	67,4	66	64	62	58	52	44,6
33SV4/2A	7,5	10	82	78,8	77	74	72	66	58	47,2
33SV4/1A	11	15	88,9	85	83	81	78	73	65	55,1
33SV4	11	15	95,9	91,1	90	87	85	80	73	63,1
33SV5/2A	11	15	106	101,6	100	96	93	85	76	63
33SV5/1A	11	15	112,7	107,2	105	102	99	92	82	70
33SV5	15	20	120,4	114,9	113	110	107	101	92	80,5
33SV6/2A	15	20	131,2	126,9	125	120	116	108	96	81,2
33SV6/1A	15	20	139,1	133,5	131	128	124	116	105	90,4
33SV6	15	20	145,6	139	137	133	129	121	110	96,1
33SV7/2A	15	20	156	149,9	147	143	138	128	115	98,2
33SV7/1A	18,5	25	163,3	156,6	154	150	145	136	123	106,2
33SV7	18,5	25	170,3	162,8	160	156	152	142	130	113,3
33SV8/2A	18,5	25	180,6	173,7	171	166	161	150	135	115,3
33SV8/1A	18,5	25	187,4	179,5	177	171	166	156	141	121,7
33SV8	22	30	194,1	185,1	182	177	172	161	147	128
33SV9/2A	22	30	202,1	194,1	191	185	179	166	150	127,9
33SV9/1A	22	30	210,2	201,2	198	192	186	174	157	135,9
33SV9	22	30	216,8	206,8	204	198	193	181	165	143,7
33SV10/2A	22	30	226,4	217,2	213	207	200	186	168	143,9
33SV10/1A	30	40	234,5	225	221	215	209	196	178	154,2
33SV10	30	40	241,8	231,3	228	222	216	203	185	162,2
33SV11/2A	30	40	252	244	240	233	226	211	190	163,7
33SV11/1A	30	40	259	249,2	245	238	232	217	197	171
33SV11	30	40	265,7	253,6	250	243	236	222	203	176,9
33SV12/2A	30	40	275,9	266,2	262	254	246	229	207	178,3
33SV12/1A	30	40	282,8	271,5	267	260	252	236	214	185,6
33SV12	30	40	289,8	276,7	272	265	258	242	221	192,9
33SV13/2A	30	40	300,5	291,1	286	278	270	252	228	197,6
33SV13/1A	30	40	306,9	294,9	290	282	274	256	233	202,4

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 33SV Abmessungen

Pump type	Motor		Dimensions						weight(kg)
Pump type	kW	Size	L1	L2	D1	D2	M	PN	pump	electric Pump
33SV1/1A	2,2	90	489	268	178	164	137	16	52	68
33SV1	3	100	489	288	178	164	137	16	52	71
33SV2/2A	4	112	564	319	197	164	154	16	56	82,5
33SV2/1A	4	112	564	319	197	164	154	16	56	82,5
33SV2	5,5	132	584	375	214	300	168	16	61	98,5
33SV3/2A	5,5	132	659	375	214	300	168	16	65	103
33SV3/1A	7,5	132	659	367	256	300	191	16	65	121
33SV3	7,5	132	659	367	256	300	191	16	65	121
33SV4/2A	7,5	132	734	367	256	300	191	16	69	125
33SV4/1A	11	160	769	428	256	350	191	16	73	143
33SV4	11	160	769	428	256	350	191	16	73	143
33SV5/2A	11	160	844	428	256	350	191	16	77	147
33SV5/1A	11	160	844	428	256	350	191	16	77	147
33SV5	15	160	844	494	313	350	240	16	77	179
33SV6/2A	15	160	919	494	313	350	240	16	81	183
33SV6/1A	15	160	919	494	313	350	240	25	81	183
33SV6	15	160	919	494	313	350	240	25	81	183
33SV7/2A	15	160	994	494	313	350	240	25	84	186
33SV7/1A	18,5	160	994	494	313	350	240	25	84	195
33SV7	18,5	160	994	494	313	350	240	25	84	195
33SV8/2A	18,5	160	1069	494	313	350	240	25	88	199
33SV8/1A	18,5	160	1069	494	313	350	240	25	88	199
33SV8	22	180	1069	494	313	350	240	25	89	210
33SV9/2A	22	180	1144	494	313	350	240	25	93	214
33SV9/1A	22	180	1144	494	313	350	240	25	93	214
33SV9	22	180	1144	494	313	350	240	25	93	214
33SV10/2A	22	180	1219	494	313	350	240	25	97	218
33SV10/1A	30	200	1219	657	402	400	317	25	104	319
33SV10	30	200	1219	657	402	400	317	25	104	319
33SV11/2A	30	200	1294	657	402	400	317	40	118	333
33SV11/1A	30	200	1294	657	402	400	317	40	118	333
33SV11	30	200	1294	657	402	400	317	40	118	333
33SV12/2A	30	200	1369	657	402	400	317	40	122	337
33SV12/1A	30	200	1369	657	402	400	317	40	122	337
33SV12	30	200	1369	657	402	400	317	40	122	337
33SV13/2A	30	200	1444	657	402	400	317	40	127	342
33SV13/1A	30	200	1444	657	402	400	317	40	127	342

Series 46SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version G	Version N
Pump body	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Lower support
Impeller	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Diffuser	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Outer sleeve
Shaft	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431	Duplex Stainless steel EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Coupling	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Upper head		Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Seal housing
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing	Tungsten carbide
Bushing for diffuser	Carbon
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Galvanized steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	367	417	500	583	667	750	900	1000
			m³/h 0	22	25	30	35	40	45	54	60
	kW	HP	H=Total head in metres of column of water
46SV1/1A	3	4	19,5	19,2	18,8	17,9	16,7	15,1	13,1	8,5	4,6
46SV1	4	5,5	27,2	24	23,5	22,5	21,4	19,9	18,2	14,3	10,8
46SV2/2A	5,5	7,5	38,8	39,8	39,2	37,8	35,7	32,9	29,4	21,1	13,9
46SV2	7,5	10	52,6	48,5	47,7	46,1	44,2	41,7	38,7	31,4	25,1
46SV3/2A	11	15	64,7	65,1	64	62	60	56	52	40,4	30,8
46SV3	11	15	80,8	74,3	73	71	68	65	60	50	40,7
46SV4/2A	15	20	92,4	90,7	90	87	83	79	73	58	45,6
46SV4	15	20	107,3	99,8	98	96	92	87	82	68	55,9
46SV5/2A	18,5	25	117,2	114,8	113	110	106	100	93	75	60,2
46SV5	18,5	25	134,5	125,1	123	120	116	110	103	86	71,5
46SV6/2A	22	30	143,7	139,3	138	134	129	122	113	92	73,4
46SV6	22	30	161	149,9	148	144	139	132	124	104	86
46SV7/2A	30	40	171,3	164,9	163	158	152	144	134	110	88,6
46SV7	30	40	188,6	175,5	173	168	162	155	145	122	101,2
46SV8/2A	30	40	198,2	190	188	182	176	166	155	127	103,1
46SV8	30	40	213,1	198,6	196	191	184	175	164	137	112,6
46SV9/2A	30	40	224,8	214,5	212	206	198	187	174	143	116
46SV9	37	50	240,9	225,2	222	217	209	199	187	157	130,2
46SV10/2A	37	50	252,7	241,1	238	232	223	212	198	164	133,9
46SV10	37	50	267,6	250,3	247	241	232	221	208	174	144,8
46SV11/2A	45	60	280,4	267,4	264	258	249	237	222	184	151,1
46SV11	45	60	295,5	276,4	273	266	257	245	230	194	161,3
46SV12/2A	45	60	307,3	292,5	289	282	272	259	243	202	165,8
46SV12	45	60	321,8	301	297	290	280	267	250	210	175
46SV13/2A	45	60	332,5	316,2	312	304	292	277	259	214	175

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 46SV Abmessungen

Pump type	Motor		Dimensions						weight(kg)
Pump type	kW	Size	L1	L2	D1	D2	M	PN	pump	electric Pump
46SV1/1A	3	100	529	288	178	164	137	16	58	77
46SV1	4	112	529	319	197	164	154	16	58	84,5
46SV2/2A	5,5	132	624	375	214	300	168	16	66	104
46SV2	7,5	132	624	367	256	300	191	16	66	122
46SV3/2A	11	160	734	428	256	350	191	16	74	144
46SV3	11	160	734	428	256	350	191	16	74	144
46SV4/2A	15	160	809	494	313	350	240	16	78	180
46SV4	15	160	809	494	313	350	240	16	78	180
46SV5/2A	18,5	160	884	494	313	350	240	16	82	193
46SV5	18,5	160	884	494	313	350	240	16	82	193
46SV6/2A	22	180	959	494	313	350	240	25	87	208
46SV6	22	180	959	494	313	350	240	25	87	208
46SV7/2A	30	200	1034	657	402	400	317	25	97	312
46SV7	30	200	1034	657	402	400	317	25	97	312
46SV8/2A	30	200	1109	657	402	400	317	25	101	316
46SV8	30	200	1109	657	402	400	317	25	101	316
46SV9/2A	30	200	1184	657	402	400	317	25	105	320
46SV9	37	200	1184	657	402	400	317	25	105	335
46SV10/2A	37	200	1259	657	402	400	317	40	114	344
46SV10	37	200	1259	657	402	400	317	40	114	344
46SV11/2A	45	225	1334	746	455	450	384	40	126	482
46SV11	45	225	1334	746	455	450	384	40	126	482
46SV12/2A	45	225	1409	746	455	450	384	40	131	487
46SV12	45	225	1409	746	455	450	384	40	131	487
46SV13/2A	45	225	1484	746	455	450	384	40	135	491

Series 66SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version G	Version N
Pump body	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Lower support
Impeller	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Diffuser	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Outer sleeve
Shaft	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431	Duplex Stainless steel EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Coupling	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Upper head		Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Seal housing
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing	Tungsten carbide
Bushing for diffuser	Carbon
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Galvanized steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	500	600	700	750	900	1000	1200	1300	1417
			m³/h 0	30	36	42	45	54	60	72	78	85
	kW	HP	H=Total head in metres of column of water
66SV1/1A	4	5,5	23,8	21,4	20,7	19,9	19,4	17,8	16,6	13,3	11,2	8,3
66SV1	5,5	7,5	29,2	25,8	24,8	23,8	23,3	21,8	20,7	17,9	16,1	13,5
66SV2/2A	7,5	10	47,5	42,6	41,2	39,5	38,6	36	32,9	26,4	22,2	16,4
66SV2/1A	11	15	54,2	49,6	48,2	46,7	45,8	42,9	40,6	34,8	31,2	26,2
66SV2	11	15	60,4	55,7	54,4	52,8	52	49,3	47,1	42	38,9	34,7
66SV3/2A	15	20	78,4	71,6	70	67	66	62	58	49	43,3	35,3
66SV3/1A	15	20	84,7	77,8	76	74	72	68	65	56	51	44
66SV3	18,5	25	91,4	84,7	83	81	79	75	72	64	60	53,5
66SV4/2A	18,5	25	108,9	99,6	97	94	92	86	82	70	63	52,8
66SV4/1A	22	30	115,2	105,9	103	100	99	93	89	78	71	61,8
66SV4	22	30	121,6	112,5	110	107	105	100	96	86	79	70,8
66SV5/2A	30	40	139,1	127,5	124	120	118	111	106	92	83	70,4
66SV5/1A	30	40	145,6	134	131	127	125	118	112	99	91	79,5
66SV5	30	40	152	140,4	137	133	131	125	119	107	99	88,5
66SV6/2A	30	40	169,5	155,6	152	147	144	136	129	113	103	88,1
66SV6/1A	30	40	176	162	158	153	151	143	136	121	111	97,2
66SV6	37	50	182,4	168,5	164	160	158	150	143	128	119	106,2
66SV7/2A	37	50	199,9	183,7	179	174	171	161	153	134	122	105,8
66SV7/1A	37	50	206,4	190,1	185	180	177	168	160	142	131	114,9
66SV7	45	60	212,8	196,5	192	187	184	174	167	150	139	123,9
66SV8/2A	45	60	230,3	211,8	206	200	197	186	177	156	142	123,5
66SV8/1A	45	60	236,8	218,2	213	207	204	193	184	163	150	132,6
66SV8	45	60	243,2	224,6	219	213	210	199	191	171	159	141,6

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 66SV Abmessungen

Pump type	Motor		Dimensions						weight(kg)
Pump type	kW	Size	L1	L2	D1	D2	M	PN	pump	electric Pump
66SV1/1A	4	112	554	319	197	164	154	16	66	92,5
66SV1	5,5	132	574	375	214	300	168	16	72	110
66SV2/2A	7,5	132	664	367	256	300	191	16	77	133
66SV2/1A	11	160	699	428	256	350	191	16	81	151
66SV2	11	160	699	428	256	350	191	16	81	151
66SV3/2A	15	160	789	494	313	350	240	16	86	188
66SV3/1A	15	160	789	494	313	350	240	16	86	188
66SV3	18,5	160	789	494	313	350	240	16	86	197
66SV4/2A	18,5	160	879	494	313	350	240	16	92	203
66SV4/1A	22	180	879	494	313	350	240	16	93	214
66SV4	22	180	879	494	313	350	240	16	93	214
66SV5/2A	30	200	969	657	402	400	317	16	105	320
66SV5/1A	30	200	969	657	402	400	317	16	105	320
66SV5	30	200	969	657	402	400	317	16	105	320
66SV6/2A	30	200	1059	657	402	400	317	25	113	328
66SV6/1A	30	200	1059	657	402	400	317	25	113	328
66SV6	37	200	1059	657	402	400	317	25	113	343
66SV7/2A	37	200	1149	657	402	400	317	25	118	348
66SV7/1A	37	200	1149	657	402	400	317	25	118	348
66SV7	45	225	1149	746	455	450	384	25	122	478
66SV8/2A	45	225	1239	746	455	450	384	25	127	483
66SV8/1A	45	225	1239	746	455	450	384	25	127	483
66SV8	45	225	1239	746	455	450	384	25	127	483

Series 92SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version G	Version N
Pump body	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Lower support
Impeller	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Diffuser	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Outer sleeve
Shaft	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431	Duplex Stainless steel EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Coupling	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Upper head		Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Seal housing
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing	Tungsten carbide
Bushing for diffuser	Carbon
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Galvanized steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	750	900	1000	1200	1300	1417	1600	1800	2000
			m³/h 0	45	54	60	72	78	85	96	108	120
	kW	HP	H=Total head in metres of column of water
92SV1/1A	5,5	7,5	24,5	22,2	21,5	20,9	19,4	18,5	17,3	15	11,8	7,9
92SV1	7,5	10	33,5	28,7	27,2	26,2	24,3	23,3	22,2	20,2	17,6	14,3
92SV2/2A	11	15	49,4	45,1	43,7	42,5	39,6	37,9	35,5	30,9	24,6	16,8
92SV2	15	20	67,8	58,2	55	53	49,5	47,6	45,2	41,4	36,3	29,6
92SV3/2A	18,5	25	82,4	74,4	72	70	65	62	59	52	43,6	32,9
92SV3	22	30	102,2	88,2	84	81	76	73	69	63	56	46,3
92SV4/2A	30	40	115,7	104	100	97	90	87	82	74	63	49
92SV4	30	40	133,1	117	112	108	101	97	92	85	75	62,5
92SV5/2A	37	50	149	133,2	128	124	116	111	105	95	81	64,6
92SV5	37	50	166,4	146,3	140	135	126	121	115	106	94	78,1
92SV6/2A	45	60	183,3	163,1	156	152	141	135	129	117	101	81
92SV6	45	60	200,9	175,9	168	163	151	146	139	127	113	94,2
92SV7/2A	45	60	216,8	192,4	184	179	167	160	152	138	120	96,7

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 92SV Abmessungen

Pump type	Motor		Dimensions						weight(kg)
Pump type	kW	Size	L1	L2	D1	D2	M	PN	pump	electric Pump
92SV1/1A	5,5	132	574	375	214	300	168	16	71	109
92SV1	7,5	132	574	367	256	300	191	16	71	127
92SV2/2A	11	160	699	428	256	350	191	16	80	150
92SV2	15	160	699	494	313	350	240	16	80	182
92SV3/2A	18,5	160	789	494	313	350	240	16	86	197
92SV3	22	180	789	494	313	350	240	16	87	208
92SV4/2A	30	200	879	657	402	400	317	16	99	314
92SV4	30	200	879	657	402	400	317	16	99	314
92SV5/2A	37	200	969	657	402	400	317	25	107	337
92SV5	37	200	969	657	402	400	317	25	107	337
92SV6/2A	45	225	1059	746	455	450	384	25	116	472
92SV6	45	225	1059	746	455	450	384	25	116	472
92SV7/2A	45	225	1149	746	455	450	384	25	121	477

Series 125SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Components	Version G	Version N
Pump body	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Lower support
Impeller	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Diffuser	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304	Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Outer sleeve
Shaft	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431	Duplex Stainless steel EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803
Adapter	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Coupling	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35	Cast iron EN 1561-GJL-250 (JL1040) ASTM Class 35
Upper head		Stainless steel EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
Seal housing
Mechanical seal	Silicon carbide / Carbon / EPDM
Elastomers	EPDM
Coupling protection	Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
Shaft sleeve and bushing	Tungsten carbide
Bushing for diffuser	Carbon
Fill / drain plugs	Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
Tie rods	Galvanized steel EN 10277-3-36SMnPb14 (1.0765)	Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431

Performance n ≈ 2900 1/min

Pump type	Rated Power		Q=Delivery
			l/min 0	900	1000	1200	1416	1700	1900	2000	2150	2300
			m³/h 0	54	60	72	85	102	114	120	129	138
	kW	HP	H=Total head in metres of column of water
125SV1	7,5	10	27,6	20,8	19,8	18,6	16,8	15,3	14,4	12,9	11,3	6,2
125SV2	15	20	53,8	44,4	42,5	40,4	37,1	34,4	32,9	30,4	27,7	19,6
125SV3	22	30	80,7	66,5	63,8	60,6	55,7	51,6	49,4	45,7	41,5	29,4
125SV4	30	40	107,6	88,7	85	80,7	74,2	68,8	65,8	60,9	55,4	39,2
125SV5	37	50	134,5	110,9	106,3	100,9	92,8	86	82,3	76,1	69,2	49
125SV6	45	60	161,4	133,1	127,6	121,1	111,3	103,2	98,7	91,3	83,1	58,8
125SV7	55	75	188,3	155,2	148,8	141,3	129,9	120,4	115,2	106,6	96,9	68,6
125SV8/2A	55	75	211,5	174,4	167,2	158,7	145,9	135,3	129,4	119,7	108,9	77,1

Dimensions and weight

Vertikale mehrstufige Edelstahl Kreiselpumpen Baureihe 125SV Abmessungen

Pump type	Motor		Dimensions						weight(kg)
Pump type	kW	Size	L1	L2	D1	D2	M	PN	pump	electric Pump
125SV1	7,5	132	693	367	256	300	191	16	116	172
125SV2	15	160	878	494	313	350	240	16	131	233
125SV3	22	180	1028	494	313	350	240	16	143	265
125SV4	30	200	1178	657	402	400	317	16	161	376
125SV5	37	200	1328	657	402	400	317	16	172	402
125SV6	45	225	1478	746	455	450	384	16	187	543
125SV7	55	250	1658	825	486	550	402	25	216	666
125SV8/2A	55	250	1808	825	486	550	402	25	229	679

Get in contact now

Your information

Series SV - Vertical multistage stainless steel Pumps

Series 1SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 3SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 5SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 10SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 15SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 22SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 33SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 46SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 66SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 92SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight

Series 125SV.. Vertical multi-stage Stainless steel Centrifugal pumps

Material

Performance n ≈ 2900 1/min

Dimensions and weight
